ITS4200S-ME-P

产品分类: 电源管理芯片(PMIC)
产品描述: Infineon 高侧开关电源芯片, 45 V电源, 1输出, 3 + Tab引脚
供应商型号: 726-ITS4200S-ME-P
供应商: Mouser
标准整包数: 1

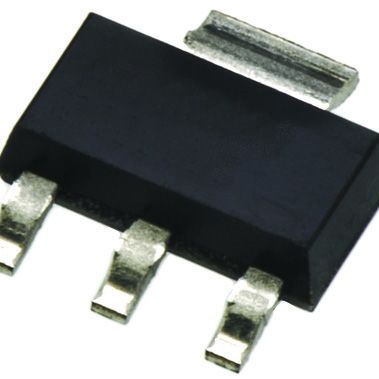

INFINEON TECHNOLOGIES 电源管理芯片(PMIC) ITS4200S-ME-P

ITS4200S-ME-P概述

    ITS4200S-ME-P 智能高侧NMOS功率开关技术手册

    1. 产品简介


    ITS4200S-ME-P是一款集成保护功能的单通道智能高侧NMOS功率开关,采用SOT-223-4封装。此器件具有CMOS兼容输入接口,适用于各种电阻性、电感性和容性负载。它采用先进的Smart技术制造,能够实现快速去磁化电感负载,具备低静态电流、优化的电磁兼容性、过载保护和过温关断等功能。产品在设计上符合RoHS标准,适用于各种工业及汽车领域的高侧电源管理应用。

    2. 技术参数


    - 工作电压范围: 11V至45V
    - 典型导通电阻(RDSON): 150mΩ(典型值),最大为200mΩ
    - 额定负载电流(ILNOM): 1.4A
    - 过压保护(VSAZ): 47V
    - 热关断温度(TjTrip): 135°C
    - 启动电压(VSSU): 11V
    - 关闭电压(VSUV): 7.0V至10.5V
    - 静态电流(ISSTB): 50µA(最大)
    - 存储温度范围: -55°C 至 125°C
    - 工作温度范围: -40°C 至 125°C

    3. 产品特点和优势


    - CMOS兼容输入:便于与其他数字控制电路连接,简化设计过程。
    - 快速去磁化能力:在电感负载切换时快速释放磁场能量,防止电压过冲。
    - 极低的静态电流:确保系统在待机模式下耗电极低,延长电池寿命。
    - 多种保护机制:包括过流保护、短路保护、热关断等,提高了可靠性。
    - 优良的电磁兼容性:减少了对外部干扰的敏感度,提升了系统稳定性。
    - 易于安装:SOT-223-4的小尺寸封装使得该器件易于安装和集成。

    4. 应用案例和使用建议


    应用案例:
    - 用于12V和24V直流电源的电源开关。
    - 控制电磁继电器,实现电机或其他高侧负载的控制。
    - 适用于需要低功耗的场合,例如电池供电设备中的电源管理模块。
    使用建议:
    - 设计电源线时需考虑最大短路电流的影响,确保线缆的规格合适。
    - 使用外部电阻实现反向电池保护,注意在反向电压条件下负载电流的限制。
    - 在实际应用中,应根据环境温度选择合适的散热方案,以避免器件因过热而失效。

    5. 兼容性和支持


    - ITS4200S-ME-P兼容标准逻辑信号,可以直接与控制单元连接。
    - 厂商提供技术支持和维护服务,用户可以通过Infineon官网获取更多的应用指南和更新信息。

    6. 常见问题与解决方案


    - 问题一:过温关断
    - 解决办法:确保良好的散热设计,避免长时间大电流工作状态。
    - 问题二:输出漏电流
    - 解决办法:检查输出端接线是否存在虚焊或接触不良的情况。
    - 问题三:过流保护误动作
    - 解决办法:调整外部电阻阻值以适应特定的应用需求,确保负载电流在安全范围内。

    7. 总结和推荐


    ITS4200S-ME-P智能高侧NMOS功率开关以其出色的性能和全面的保护功能,在工业自动化和汽车电子领域有着广泛的应用前景。尤其适合需要低功耗和高可靠性的应用场景。考虑到其优良的设计和制造质量,我们强烈推荐这一产品给需要高效、可靠的电源管理解决方案的客户。

ITS4200S-ME-P参数

参数
工作电源电流 -
最大输出电压 -
最小输出电压 -
应用场景 -
最大工作供电电压 45V
最小工作供电电压 11V
长*宽*高 6.5mm*3.5mm*1.6mm
通用封装 SOT-223-4
安装方式 贴片安装
包装方式 卷带包装

ITS4200S-ME-P厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

ITS4200S-ME-P数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 电源管理芯片(PMIC) INFINEON TECHNOLOGIES ITS4200S-ME-P ITS4200S-ME-P数据手册

ITS4200S-ME-P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.0475 ¥ 25.7514
10+ $ 1.978 ¥ 16.7141
25+ $ 1.716 ¥ 14.5002
100+ $ 1.4256 ¥ 12.0463
250+ $ 1.3392 ¥ 11.3162
500+ $ 1.1664 ¥ 9.8561
1000+ $ 0.9936 ¥ 8.3959
2000+ $ 0.8778 ¥ 7.4174
4000+ $ 0.8327 ¥ 7.0359
库存: 42608
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 25.75
