IR35201MTRPBF

产品分类: 电源管理芯片(PMIC)
产品描述: Infineon 降压控制器, 电压控制器, 2输出, 56引脚
供应商型号: 14M-IR35201MTRPBF
供应商: 云汉优选
标准整包数: 1
INFINEON TECHNOLOGIES 电源管理芯片(PMIC) IR35201MTRPBF

IR35201MTRPBF概述

    8+0/7+1/6+2 Dual Output Digital Multi-Phase Controller IR35201

    1. 产品简介


    IR35201 是一款由International Rectifier(现为Infineon Technologies的一部分)设计的双输出多相数字控制器。它专用于CPU电压调节,并完全符合Intel® VR12 Rev 1.7, VR12.5 Rev 1.5, IMVP8 Rev 1.2,以及AMD SVI2 REV 1.06标准。这款控制器支持多达8个相位的PWM控制,具备动态相位调整、自动电源状态切换等功能,适用于服务器、高端桌面CPU和高性能图形处理器的电压调节。

    2. 技术参数


    - 功能描述:双输出8相PWM控制器
    - 频率范围:每个相位的开关频率在194kHz到2MHz之间,具有56个步进
    - 电源电压:+3.3V
    - 工作温度范围:环境温度-40°C至85°C,结点温度-40°C至125°C

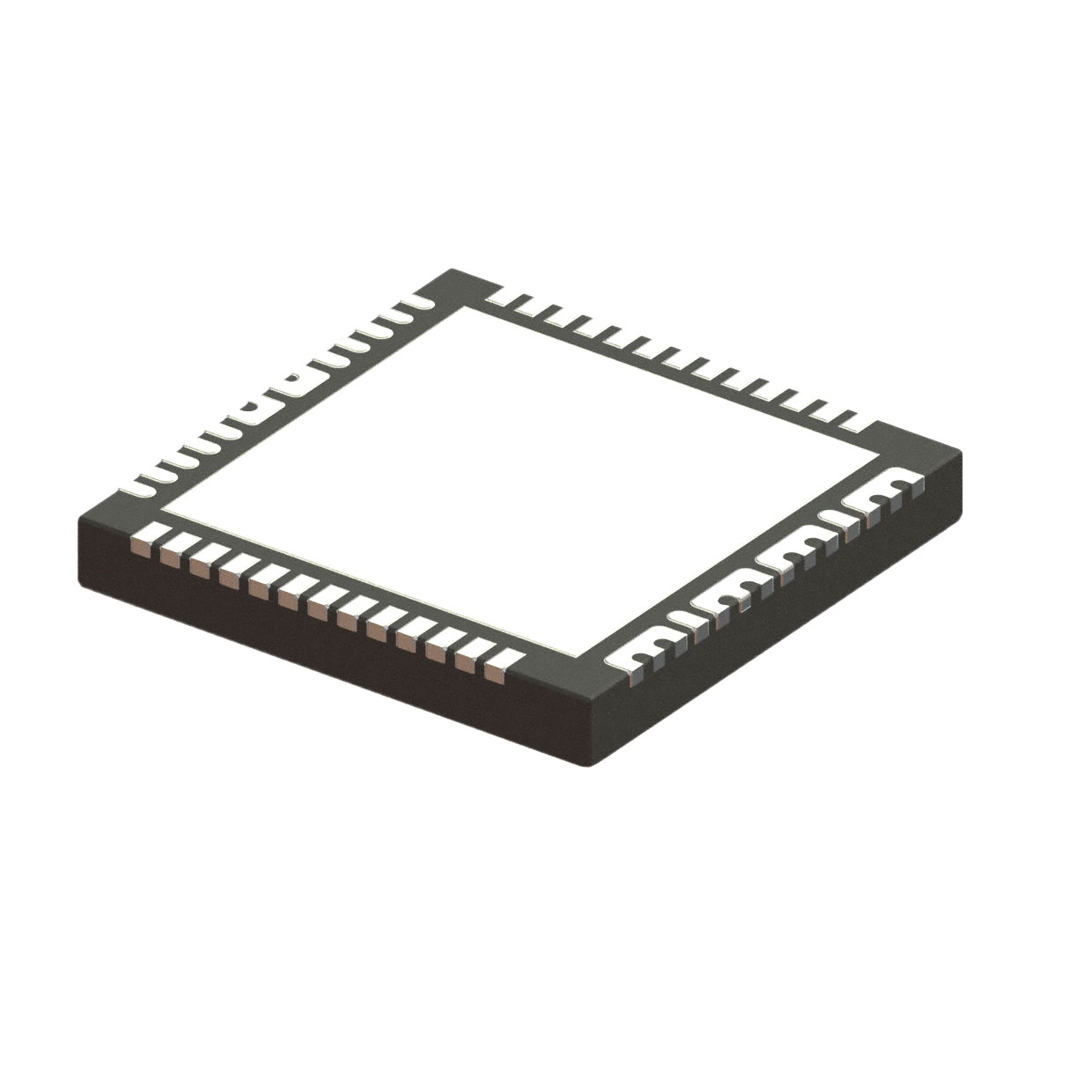

    - 封装:无铅,RoHS认证,7x7mm 56引脚QFN封装,0.4mm间距
    - 供电电流:静默电流典型值为48mA
    - 保护机制:过压保护(OVP)、欠压保护(UVP)、过流保护(OCP)、过温保护(OTP)和CATFLT故障保护

    3. 产品特点和优势


    - 高效能:集成IR的效率整形技术,提供优秀的负载范围内的效能,最小化系统成本。
    - 动态相位控制:根据负载电流自动增加或减少相位,优化能效。
    - 自适应瞬态算法(ATA):基于专有的非线性数字PWM算法,减少输出电容器数量,进一步降低系统成本。
    - 多功能接口:支持I2C/SMBus/PMBus系统接口,用于温度、电压、电流和功率数据的报告。
    - 兼容多种配置:支持1相或2相操作,兼容多种负载情况下的轻负载模式。
    - 易于配置:通过IR PowIRCenter GUI进行配置,并存储在内部NVM中,减少外部组件并减小封装尺寸。

    4. 应用案例和使用建议


    - 典型应用:服务器、高端桌面CPU和高性能图形处理器的电压调节。
    - 使用建议:在配置多相系统时,确保正确设置负载线斜率、带宽和温度补偿,以获得最佳性能。使用提供的GUI工具简化配置过程,提高开发效率。

    5. 兼容性和支持


    - 兼容性:与3.3V三态驱动器兼容,符合3.3V I2C/SMBus/PMBus接口标准。
    - 支持和服务:供应商提供非易失性编程(MTP)支持,集成充电泵便于非易失性编程。此外,IR35201具有多种故障保护功能,确保系统稳定运行。

    6. 常见问题与解决方案


    - Q:如何解决温度报警问题?
    - A: 使用提供的内部或外部NTC网络监测温度,并根据需要调整阈值设置,避免温度过高导致系统报警。
    - Q:如何确保系统稳定性?
    - A: 配置适当的故障保护阈值,并定期检查系统温度,确保不会超出最大工作温度范围。

    7. 总结和推荐


    IR35201凭借其高效能、强大的动态相位控制能力和先进的自适应瞬态算法,是高性能计算和图形处理器的理想选择。其多功能接口和支持多种配置使其成为灵活的应用解决方案。推荐在需要高效能和高可靠性的应用中使用此控制器。

IR35201MTRPBF参数

参数
工作电源电流 -
最大输出电压 -
最小输出电压 -
应用场景 多相控制器
最大工作供电电压 -
最小工作供电电压 3.3V
长*宽*高 7mm(长度)*7mm(宽度)
通用封装 QFN-56
安装方式 贴片安装,黏合安装
零件状态 最后售卖
包装方式 散装,卷带包装

IR35201MTRPBF厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IR35201MTRPBF数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 电源管理芯片(PMIC) INFINEON TECHNOLOGIES IR35201MTRPBF IR35201MTRPBF数据手册

IR35201MTRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 10.726
10+ ¥ 9.612
30+ ¥ 8.4398
100+ ¥ 8.2054
300+ ¥ 7.8913
1000+ ¥ 7.6614
库存: 1903
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 10.72
直接购买
加入购物车
