首页  >  产品百科  >  IR3567BMTRPBF

IR3567BMTRPBF

产品分类: 电源管理芯片(PMIC)
产品描述: 控制器,Intel VR12,VR12.5,AMD SVI1,SVI2 QFN-56 贴片安装,黏合安装 7mm(长度)*7mm(宽度)
供应商型号: 60Y-IR3567BMTRPBF
供应商: 云汉优选
标准整包数: 900

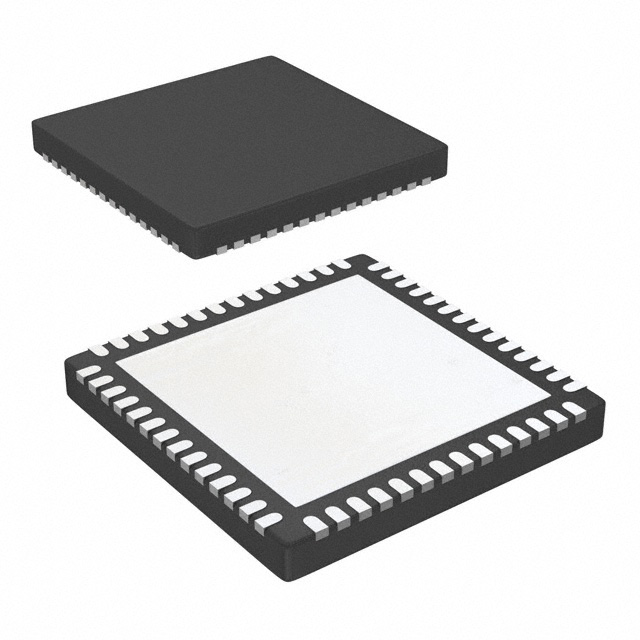

INFINEON TECHNOLOGIES 电源管理芯片(PMIC) IR3567BMTRPBF

IR3567BMTRPBF概述

    Dual Output Digital Multi-Phase Controller IR3567B 技术手册解读

    产品简介


    IR3567B 是一款由国际整流器公司(International Rectifier)设计的双输出数字多相降压控制器。专为CPU电压调节而设计,完全符合AMD SVI1、SVI2及Intel VR12、VR12.5规范要求。该控制器适用于多种高性能计算和图形处理系统,如桌面和笔记本电脑CPU的电压调节,以及高端图形处理器。

    技术参数


    - 相数:双输出6+2相PWM控制器
    - 支持规格:AMD SVI1、SVI2 和 Intel VR12、VR12.5
    - 频率范围:200kHz至2MHz/相
    - 工作温度:-40°C至85°C
    - 封装形式:7x7mm, 56针, 0.4mm间距QFN,无铅,符合RoHS标准
    - 输入电压:+3.3V

    产品特点和优势


    1. 最简化布局:IR3567B具有行业中最少的引脚,使得电路板设计更加简便,同时降低布线复杂度。
    2. 动态相位控制:根据负载电流动态添加/删除活动相位,以实现最佳效率。
    3. 自适应瞬态算法(ATA):显著减少输出滤波电容器数量,从而降低成本。
    4. 易配置性:支持多重时间编程(MTP),集成电荷泵,便于定制配置。
    5. 全面保护功能:具备过压保护(OVP)、欠压保护(UVP)、过流保护(OCP)、过温保护(OTP)等多种故障保护机制。
    6. 兼容性广泛:与IR ATL和3.3V三态驱动器兼容。

    应用案例和使用建议


    IR3567B特别适合应用于AMD和Intel的高性能计算平台,尤其是在CPU电压调节方面表现出色。对于设计者来说,可以充分利用其动态相位控制和自适应瞬态算法来优化系统的整体效率和成本。建议在实际应用中关注温度监控和电流监控,以确保系统稳定运行。

    兼容性和支持


    IR3567B与多种主流的电压调节系统兼容,如AMD和Intel的产品系列。国际整流器公司提供丰富的技术支持和文档资料,帮助用户快速上手并解决潜在问题。

    常见问题与解决方案


    1. Q: 如何进行IR3567B的配置?
    A: 使用IR Digital Power Design Center (DPDC) GUI工具进行配置,可轻松定义设备参数。
    2. Q: 如何实现故障保护?
    A: IR3567B内置了多种故障保护机制,通过检测过压、欠压、过流、过温等异常情况,自动触发保护措施。
    3. Q: 如何优化IR3567B的工作效率?
    A: 通过设置适当的动态相位控制和自适应瞬态算法,可以最大限度地提高工作效率。

    总结和推荐


    IR3567B是一款功能强大且易于使用的数字多相控制器,特别适合于高性能计算和图形处理领域。其独特的自适应瞬态算法和动态相位控制特性使其在市场上具有较高的竞争力。总体而言,该产品非常适合对效率和成本有较高要求的应用场景。强烈推荐给需要高效能、低成本解决方案的设计工程师们。

IR3567BMTRPBF参数

参数
最小工作供电电压 -
工作电源电流 -
最大输出电压 -
最小输出电压 -
应用场景 控制器,Intel VR12,VR12.5,AMD SVI1,SVI2
最大工作供电电压 -
长*宽*高 7mm(长度)*7mm(宽度)
通用封装 QFN-56
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

IR3567BMTRPBF厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IR3567BMTRPBF数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 电源管理芯片(PMIC) INFINEON TECHNOLOGIES IR3567BMTRPBF IR3567BMTRPBF数据手册

IR3567BMTRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 19.323
1000+ ¥ 18.8399
2000+ ¥ 18.5179
5000+ ¥ 18.1958
库存: 900
起订量: 900 增量: 900
交货地:
最小起订量为:500
合计: ¥ 9661.5
