IR3564BMTRPBF

产品分类: 电源管理芯片(PMIC)
产品描述: 3.3V 控制器,Intel VR12,VR12.5,AMD SVI1,SVI2 QFN 贴片安装,黏合安装
供应商型号: IR3564BMTRPBFCT-ND
供应商: Digi-Key
标准整包数: 1
INFINEON TECHNOLOGIES 电源管理芯片(PMIC) IR3564BMTRPBF

IR3564BMTRPBF概述

    双输出数字多相控制器:IR3564B/70B

    产品简介


    IR3564B 和 IR3570B 是国际整流器公司(International Rectifier)生产的双输出数字多相控制器,专门设计用于CPU电压调节。这两种控制器均完全符合AMD的SVI1、SVI2标准以及Intel的VR12和VR12.5 PWM规范。IR3564B/70B具有多相PWM控制功能,特别适用于桌面和笔记本CPU、GPU及内存的电压调节。此外,它们还具备优秀的能效管理功能,能够显著减少输出滤波电容器的需求,从而降低成本。

    技术参数


    - 输出类型:双输出4+1和3+2相PWM控制器
    - 输入电压:+3.3V
    - 工作温度范围:-40°C至85°C
    - 频率范围:每个相位的开关频率范围为200kHz至2MHz
    - 保护功能:过压保护(OVP)、欠压保护(UVP)、过电流保护(OCP)、过温保护(OTP)
    - 通信接口:I²C/SMBus/PMBus系统接口,用于温度、电压、电流和功率的遥测

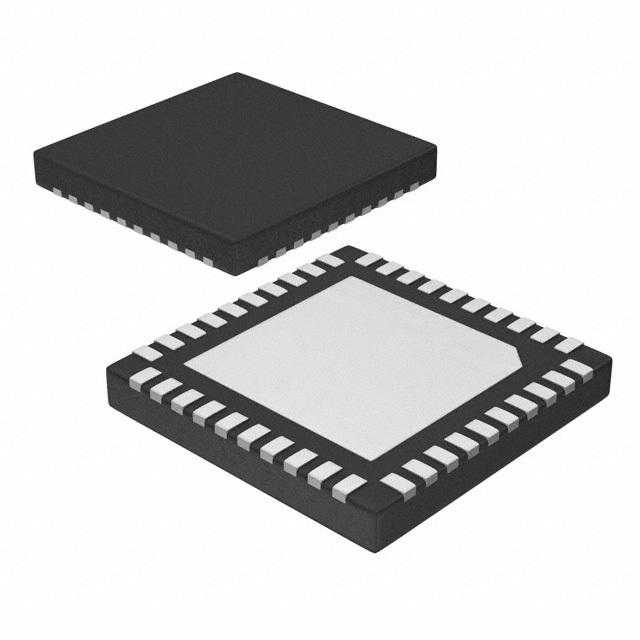

    - 封装:5x5mm,40针,0.4mm引脚间距QFN
    - 环境合规性:无铅、无卤素、符合RoHS标准

    产品特点和优势


    IR3564B/70B的主要优势包括:
    - 简化布局和最少引脚数:在行业内布局最简单,引脚数量最少。
    - 全面支持多种标准:支持AMD的SVI1和SVI2标准,以及Intel的VR12和VR12.5标准。
    - 高效能配置:动态相位控制和自动电源状态切换功能,可以根据负载需求自动调整相位。
    - 自适应瞬态算法:最小化输出电容器数量和系统成本。
    - 灵活的配置选项:通过集成的多个时间编程(MTP)存储功能和内部固件实现灵活的定制配置。
    - 广泛的故障保护机制:包括OVP、UVP、OCP和OTP,确保系统的安全运行。

    应用案例和使用建议


    IR3564B/70B常用于桌面和笔记本CPU、GPU及内存的电压调节。例如,在设计高负载条件下的CPU电源系统时,可以利用IR3564B/70B的动态相位控制功能来优化电源转换效率。建议在实际应用中,首先通过IR Digital Power Design Center (DPDC)工具进行配置和测试,以确保最佳的性能和稳定性。

    兼容性和支持


    IR3564B/70B与IR的ATL和3.3V三态驱动器兼容。国际整流器公司提供技术支持和维护服务,用户可以通过官方网站获得最新的技术支持文档和软件工具。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    1. 问题:控制器未能正确响应系统请求。
    解决方法:检查控制器的输入信号和配置设置,确保符合相关标准。
    2. 问题:控制器出现过热现象。
    解决方法:检查散热方案和系统配置,确保散热效果良好。
    3. 问题:控制器的远程通信中断。
    解决方法:检查I²C/SMBus/PMBus接口连接和配置,确保信号完整性。

    总结和推荐


    IR3564B/70B是一款高性能的双输出数字多相控制器,具备众多创新技术和强大的保护功能。它不仅符合行业标准,还能显著提高系统的能效和可靠性。鉴于其在高负载条件下表现优异的特点,强烈推荐在需要高精度和高稳定性的应用中使用。用户在选择时,可以根据具体的应用需求选择合适的封装形式和配置选项。

IR3564BMTRPBF参数

参数
最大输出电压 -
最小输出电压 -
应用场景 控制器,Intel VR12,VR12.5,AMD SVI1,SVI2
最大工作供电电压 -
最小工作供电电压 3.3V
工作电源电流 -
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

IR3564BMTRPBF厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IR3564BMTRPBF数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 电源管理芯片(PMIC) INFINEON TECHNOLOGIES IR3564BMTRPBF IR3564BMTRPBF数据手册

IR3564BMTRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.858 ¥ 57.9501
10+ $ 5.0742 ¥ 42.4644
100+ $ 4.271 ¥ 35.7427
250+ $ 4.0704 ¥ 34.0641
500+ $ 3.9495 ¥ 33.0524
1000+ $ 3.85 ¥ 32.2197
库存: 1206
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 57.95
