IR3720MTRPBF

产品分类: 电源管理芯片(PMIC)

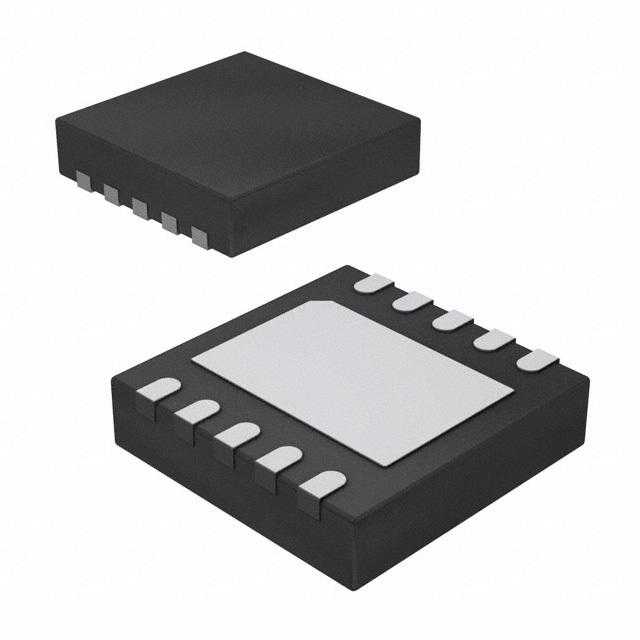

产品描述: 3.135V 3.465V DFN 贴片安装,黏合安装 3mm*3mm*880μm
供应商型号: IR3720MTRPBFDKR-ND
供应商: Digi-Key
标准整包数: 1
INFINEON TECHNOLOGIES 电源管理芯片(PMIC) IR3720MTRPBF

IR3720MTRPBF概述

    IR3720 电源监控集成电路(数字I2C接口)

    产品简介


    IR3720 是一款由 International Rectifier 公司生产的电源监控集成电路,专为低电压 DC-DC 转换器设计。它通过精确测量输出电压和电感电流来报告平均功率,并提供动态误差最小化的 TruePower™ 监控功能。该器件采用数字 I2C 接口,具有灵活的电流感应方式,支持电阻和电感 DCR 方案,适用于同步整流降压转换器和多相转换器等应用。IR3720 以小巧的 10 针 3x3 DFN 封装提供,符合 RoHS 规范。

    技术参数


    - 供电电压 (VDD):3.3V ± 5%
    - 绝对最大额定值:
    - VDD 和 ALERT# 引脚:≤ 3.9V
    - 所有模拟和数字引脚:≤ 3.9V
    - 工作结温:-10°C 至 150°C
    - 存储温度范围:-65°C 至 150°C
    - 电源精度:± 3.3%
    - 电源电压阈值:
    - 上升:3.1V
    - 下降:2.4V
    - 参考电压 (VREF):1.4V 至 1.6V
    - 采样频率:内部时钟 435kHz 至 589kHz,外部时钟 922kHz 至 1126kHz
    - 平均时间间隔:最小 0.9ms,最大 282ms
    - 测量范围:电压全量程为 1.854V,电流测量范围为 ±35mV
    - 引脚功能:
    - VDD:3.3V 供电引脚
    - GND:接地引脚
    - VCS:电流感应输入
    - VREF:参考电压输入
    - ADDR:I2C 地址选择输入
    - SCL:I2C 时钟输入
    - SDA:I2C 数据输入/开漏输出
    - ALERT#:多功能引脚,可配置为报警信号输出

    产品特点和优势


    IR3720 的主要特点是其高精度的 TruePower™ 测量能力,能够准确监控输出电压和电流,从而实现高度动态负载下的真实功率测量。该器件支持 I2C 接口,便于与其他数字电路连接。同时,它的灵活电流感应方式(电阻或电感 DCR)以及兼容多种应用的能力使其在各种电力系统中具有广泛的适用性。紧凑的封装(10pin 3x3 DFN)和 RoHS 合规性也使其成为环保型应用的理想选择。

    应用案例和使用建议


    IR3720 主要应用于同步整流降压转换器和多相转换器,例如服务器、电信设备和其他需要高效率电源管理的应用场合。为了确保最佳性能,在选择外部分流电阻 (RCS1, RCS2) 和参考电阻 (RT) 时需注意匹配性和精度。此外,使用精密的分立电阻可以进一步提高测量精度。对于多相应用,可以采用两个或更多并联的 IR3720 进行电流和电压的协同测量。

    兼容性和支持


    IR3720 与标准的 I2C 接口兼容,便于集成到现有系统中。厂商提供了详细的文档和技术支持,包括应用笔记、测试报告等,帮助用户更好地理解和使用该器件。建议在首次使用时参考官方提供的指南,确保正确配置和使用。

    常见问题与解决方案


    - 问题1:如何正确配置 I2C 地址?
    - 解决方法:通过 ADDR 引脚的不同状态设置 I2C 地址,参见数据手册的 Table 1 用户可选地址表。
    - 问题2:如何校准温度影响?
    - 解决方法:使用带有负温度系数的热敏电阻 (NTC) 来抵消电感的正温度系数,具体步骤请参考数据手册中的相关章节。
    - 问题3:如何进行精确的电流测量?
    - 解决方法:选择合适的分流电阻 (RCS1, RCS2),并确保其精度和稳定性,详细配置步骤请参考数据手册的示例电路。

    总结和推荐


    综上所述,IR3720 作为一款高性能的电源监控 IC,在准确度、灵活性和应用范围方面表现出色。其 TruePower™ 监控能力和高精度使得它在复杂的电源管理系统中发挥重要作用。因此,强烈推荐在需要高精度和稳定性的电源监测应用中使用 IR3720。

IR3720MTRPBF参数

参数
最小输出电压 -
应用场景 -
最大工作供电电压 3.465V
最小工作供电电压 3.135V
工作电源电流 -
最大输出电压 -
长*宽*高 3mm*3mm*880μm
通用封装 DFN
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装
