IR3570AMTRPBF

产品分类: 电源管理芯片(PMIC)
产品描述: 3.3V 控制器,Intel VR12,VR12.5,AMD SVI1,SVI2 QFN 贴片安装,黏合安装 5mm*5mm*850μm
供应商型号:
供应商:
标准整包数: 0
INFINEON TECHNOLOGIES 电源管理芯片(PMIC) IR3570AMTRPBF

IR3570AMTRPBF概述

    Dual Output Digital Multi-Phase Controller: IR3564A/IR3570A

    1. 产品简介


    IR3564A 和 IR3570A 是国际整流器(International Rectifier)生产的双输出数字多相控制器。这类控制器主要用于CPU电压调节,完全符合AMD® SVI1与SVI2及Intel® VR12标准。这些控制器能够通过动态相位控制和自适应瞬态算法等技术,提供高效的电力转换和调节功能,适用于桌面、笔记本CPU、GPU和内存电压调节等领域。

    2. 技术参数


    - 输出相数: 双输出4+1和3+2相PWM控制器
    - 工作频率: 每相开关频率为200kHz至2MHz
    - 供电电压: +3.3V
    - 工作温度范围: -40°C至85°C

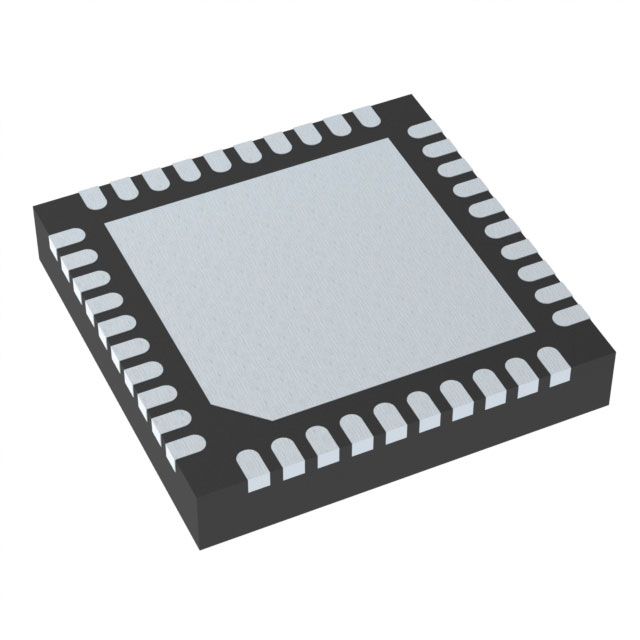

    - 封装形式: 5x5mm,40引脚,0.4mm间距QFN封装
    - 电气特性: 支持I2C/SMBus/PMBus系统接口,进行温度、电压、电流和功率的监控

    3. 产品特点和优势


    - 简易布局和最少引脚: 在行业中具有最小的布局和引脚数量,降低了设计复杂度。
    - 支持AMD和Intel标准: 完全符合AMD SVI1、SVI2和Intel VR12标准,确保了广泛的适用性和兼容性。
    - 高效性: 内置的动态相位控制和自适应瞬态算法能够根据负载情况自动调整工作状态,以实现更高的效率。
    - 强大的故障保护机制: 包括过压保护(OVP)、欠压保护(UVP)、过流保护(OCP)、过温保护(OTP)及短路故障保护(CFP)。
    - 便捷配置: 通过MTP存储和集成电荷泵,使得设备配置和故障参数定义更为简单。

    4. 应用案例和使用建议


    - 应用场景: 这些控制器被广泛应用于AMD和Intel的处理器系统中,例如桌面和笔记本电脑的CPU、GPU和内存电压调节。
    - 使用建议: 建议在设计时充分利用动态相位控制和自适应瞬态算法的优势,同时考虑使用IR Digital Power Design Center (DPDC) GUI工具来进行配置和调试,以提高系统的稳定性和可靠性。

    5. 兼容性和支持


    - 兼容性: 与IR的ATL和3.3V三态驱动器兼容。
    - 支持服务: 国际整流器公司提供了多种支持方式,包括技术支持、文档资料和售后维护服务。

    6. 常见问题与解决方案


    - 问题1: 如何配置动态相位控制?
    - 解决方法: 利用IR Digital Power Design Center (DPDC) GUI工具进行设置,可以根据具体应用需求选择合适的相数配置。
    - 问题2: 如何解决过温保护问题?
    - 解决方法: 确保良好的散热设计,必要时可增加外部散热装置,或者优化系统的电源管理策略,以降低整体功耗。

    7. 总结和推荐


    综上所述,IR3564A/70A 双输出数字多相控制器凭借其出色的效率、高度的可靠性和简便的设计配置,在高端计算和工业应用中表现出色。我们强烈推荐在需要高性能电压调节的应用中使用这些控制器,特别是在需要严格遵守AMD和Intel标准的环境中。

IR3570AMTRPBF参数

参数
最大工作供电电压 -
最小工作供电电压 3.3V
工作电源电流 -
最大输出电压 -
最小输出电压 -
应用场景 控制器,Intel VR12,VR12.5,AMD SVI1,SVI2
长*宽*高 5mm*5mm*850μm
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

IR3570AMTRPBF厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IR3570AMTRPBF数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 电源管理芯片(PMIC) INFINEON TECHNOLOGIES IR3570AMTRPBF IR3570AMTRPBF数据手册

IR3570AMTRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
