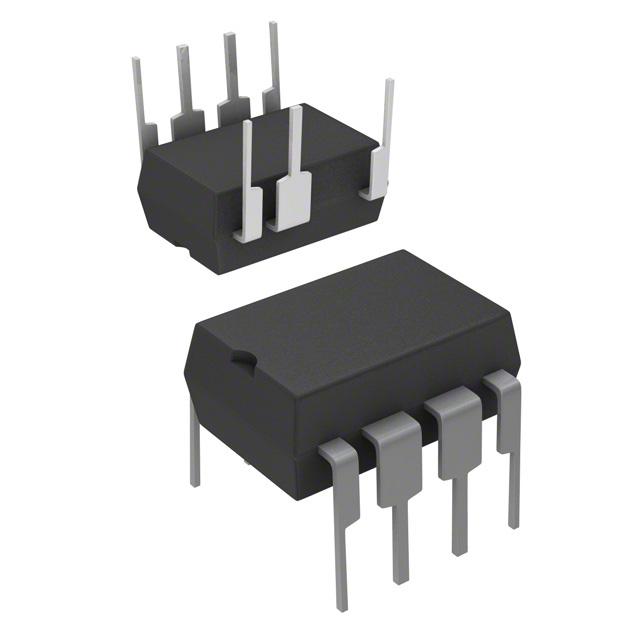

AP3983EP7-G1

产品分类: 电源管理芯片(PMIC)
厂牌: DIODES
产品描述: 25V PDIP-7 通孔安装
供应商型号: AP3983EP7-G1
供应商: 国内现货
标准整包数: 2000
DIODES 电源管理芯片(PMIC) AP3983EP7-G1

AP3983EP7-G1概述

    # 高频初级侧电源开关芯片AP3983E产品技术手册

    产品简介


    AP3983E是一款由Diodes Incorporated推出的高频初级侧电源开关控制器,专门设计用于非隔离式开关模式电源(SMPS)的应用场景。该芯片具有更高的转换效率、更精确的电压和电流控制,以及改进的保护功能,广泛应用于ADSL适配器、家用电器电源、LED照明电源以及PC辅助电源等领域。AP3983E集成了一个内部N沟道MOSFET,采用断续导通模式(DCM)下的分段脉冲频率调制(p-PFM)技术实现输出电压和电流的调节。当负载电流达到系统最大输出电流时,设备会进入恒流模式。
    主要特点
    - 主控侧消除光耦需求
    - 谷值切换开启,提高效率与EMI性能
    - 更好的瞬态特性
    - 内置700V耐压的N沟道MOSFET
    - 低启动电流:典型值为0.2μA
    - 内部输出电缆电压降补偿
    - 过载恢复功能
    - 更强的过压保护
    - 更强的过温保护
    - 绿色环保产品

    技术参数


    以下是AP3983E的主要技术规格:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输出功率范围 | - | 20W | 25W | - |
    | 输入电压 | 90-264 | - | - | VAC |
    | 开关频率(满载) | - | 65 | 80 | kHz |
    | 线路补偿电阻 | - | 200 | 260 | Ω |
    | 过压保护阈值 | - | 7.5 | - | V |

    产品特点和优势


    AP3983E凭借其独特的功能设计,在多个方面表现出色:
    - 集成度高:内置MOSFET,减少了外部元件数量,简化了电路设计。
    - 高效能:通过谷值切换实现更高效率及改善EMI性能。
    - 安全性强:具备完善的过压、过流、过温保护机制。
    - 成本效益:总体成本较低,适合多种消费电子产品。

    应用案例和使用建议


    应用场景
    AP3983E适用于多种电源管理场景,例如:
    - ADSL适配器
    - 机顶盒电源
    - 家电电源
    - LED驱动电源
    - PC辅助电源
    使用建议
    为了确保最佳性能,建议根据具体应用场景调整外围元件参数。例如,在设计LED驱动电源时,需特别注意匹配适当的电缆补偿电容以抵消输出电压下降的影响。

    兼容性和支持


    AP3983E支持标准的PDIP-7封装形式,并且完全符合RoHS指令,无卤素且环保友好。制造商提供详尽的技术文档和支持服务,帮助客户快速上手并解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 启动延迟时间较长 | 检查VCC电容是否正确安装 |
    | 输出电压不稳定 | 调整FB引脚的反馈电阻 |
    | 工作温度过高 | 确认散热片安装良好,适当降低功耗 |

    总结和推荐


    综上所述,AP3983E凭借其卓越的性能、灵活的应用范围以及良好的性价比,无疑是当前市场上一款极具吸引力的高频初级侧电源开关控制器。对于需要高性能、紧凑设计且重视成本效益的应用场合,我们强烈推荐使用AP3983E。

AP3983EP7-G1参数

参数
最小输出电压 -
应用场景 -
最大工作供电电压 25V
最小工作供电电压 -
工作电源电流 -
最大输出电压 -
9.4mm(Max)
6.6mm(Max)
3.6mm(Max)
通用封装 PDIP-7
安装方式 通孔安装
零件状态 在售
包装方式 管装

AP3983EP7-G1厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

AP3983EP7-G1数据手册

厂牌 PDF简要描述 下载
DIODES 电源管理芯片(PMIC) DIODES AP3983EP7-G1 AP3983EP7-G1数据手册

AP3983EP7-G1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 3.107
5000+ ¥ 2.9776
8000+ ¥ 2.8999
12000+ ¥ 2.8481
库存: 20000
起订量: 2500 增量: 2000
交货地:
最小起订量为:2500
合计: ¥ 7767.5
