首页  >  产品百科  >  ZNBG3113Q20TC

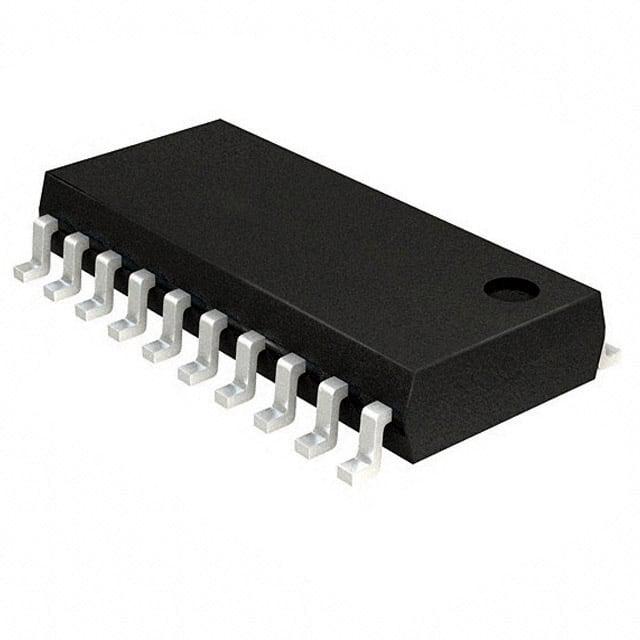

ZNBG3113Q20TC

产品分类: 电源管理芯片(PMIC)
厂牌: DIODES
产品描述: 5V 10V QSOP-20 贴片安装,黏合安装
供应商型号: ZNBG3113Q20TC-ND
供应商: Digi-Key
标准整包数: 2500
DIODES 电源管理芯片(PMIC) ZNBG3113Q20TC

ZNBG3113Q20TC概述


    产品简介


    ZNBG3113 和 ZNBG3114 是专为卫星接收器低噪声放大器(LNB)及个人移动无线电(PMR)蜂窝电话设计的偏置控制器。这些设备能够满足GaAs和HEMT场效应晶体管(FET)的偏置需求,提供栅极偏置所需的负电压,并支持最多三个外部FET的工作。这些器件具有紧凑的设计和高集成度,适用于需要低噪声和高稳定性的应用场合。

    技术参数


    - 供电电压:-0.6V至12V
    - 供电电流:最高可达100mA
    - 输入电压(VPOL):连续25V
    - 漏极电流(每个FET):0至15mA
    - 工作温度范围:-40°C至70°C
    - 存储温度范围:-50°C至85°C
    - 功率耗散(Ta=25°C):QSOP20封装下最大500mW
    - 栅极电压范围:-2.7V至1.0V
    - 漏极电压:根据型号不同,分别为2.2V或2.0V
    - 漏极电流调整范围:通过外部电阻调整
    - 漏极电压调整范围:通过内部参考电压确定
    - 支持频率范围:22kHz带通滤波器

    产品特点和优势


    - 高度集成:所有必要的偏置电路都集成在一个芯片内,减少了外部组件的需求。
    - 动态FET保护:在各种条件下确保FET的安全操作。
    - 宽电源电压范围:支持从-0.6V到12V的供电范围。
    - 极性开关功能:允许通过控制输入选择垂直或水平极化。
    - 22kHz音频检测:用于高、低端带频切换。

    应用案例和使用建议


    应用场景
    ZNBG系列广泛应用于卫星接收器的LNB模块、PMR和蜂窝电话等领域。它特别适合于要求高稳定性和低噪声的应用场景。
    使用建议
    - 在使用时要确保连接正确的外部电容(CNB和CSUB)以维持内部负电压的稳定。
    - 为避免因过载导致的损坏,需正确配置漏极电流设定电阻(RCAL)。
    - 检查外部电路设计是否满足所选FET的偏置需求。

    兼容性和支持


    - 兼容性:ZNBG3113和ZNBG3114与大部分标准LNB系统兼容。
    - 支持服务:制造商提供全面的技术文档和支持服务,确保用户可以快速上手并解决任何可能出现的问题。

    常见问题与解决方案


    1. 问题:如何调节漏极电流?
    - 解决方案:通过外接一个电阻器RCAL来设定。

    2. 问题:能否减少FET数量使用?
    - 解决方案:未使用的FET引脚可保持开路状态,不影响其他电路的功能。
    3. 问题:在极端环境下如何保证稳定性?
    - 解决方案:在所有规定的温度范围内进行测试,确保设备运行稳定。

    总结和推荐


    ZNBG3113和ZNBG3114作为专门针对卫星接收器和移动通信系统的高性能偏置控制器,其高集成度和稳定性使其成为众多相关应用的理想选择。凭借强大的保护机制和灵活的参数设置能力,它们在复杂电磁环境中表现出色。强烈推荐对那些寻求可靠且易于集成的FET偏置解决方案的用户考虑选用这些器件。

ZNBG3113Q20TC参数

参数
工作电源电流 -
最大输出电压 -
最小输出电压 -
应用场景 -
最大工作供电电压 10V
最小工作供电电压 5V
8.74mm(Max)
3.99mm(Max)
1.5mm(Max)
通用封装 QSOP-20
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

ZNBG3113Q20TC厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

ZNBG3113Q20TC数据手册

厂牌 PDF简要描述 下载
DIODES 电源管理芯片(PMIC) DIODES ZNBG3113Q20TC ZNBG3113Q20TC数据手册

ZNBG3113Q20TC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 3.8092 ¥ 31.8785
库存: 0
起订量: 2500 增量: 1
交货地:
最小起订量为:2500
合计: ¥ 0
