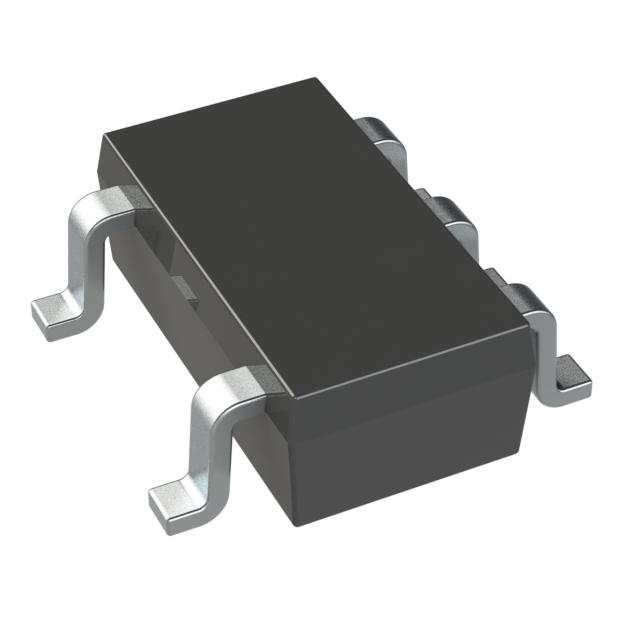

ZXCT1051E5TA

产品分类: 电源管理芯片(PMIC)
厂牌: DIODES
产品描述: DiodesZetex 电流检测芯片, 最大输入20 V, 静态50μA, 表面贴装, 5引脚
供应商型号: 30C-ZXCT1051E5TA SOT25
供应商: 国内现货
标准整包数: 1
DIODES 电源管理芯片(PMIC) ZXCT1051E5TA

ZXCT1051E5TA概述

    ZXCT1051 精密宽输入范围电流监测器

    产品简介


    ZXCT1051 是一款由 Zetex Semiconductors 公司设计的精密宽输入范围电流监测器,适用于多种应用场景。它能在从地面到 VCC-2V 的广泛输入电压范围内工作,使它能够用于负载的高压侧或低压侧。这款电流监测器具备出色的精度和低输入偏移电压,能准确监测极小的电流信号,适合高电流需求的应用。

    技术参数


    - 输入电压范围:0 至 VCC-2V
    - 供电电压范围:2.7 至 20V
    - 静态电流:50 µA
    - 输出电压范围:0 至 VCC-2V
    - 感应电阻两端电压:0 至 0.3V
    - 工作温度范围:-40°C 至 125°C
    - 存储温度范围:-55°C 至 150°C
    - 最大结温:150°C
    - 封装:SOT23-5
    - 准确度:1%(典型)
    - 增益:10

    产品特点和优势


    ZXCT1051 的主要特点和优势包括:
    - 准确度高,特别适用于微弱电流检测。
    - 支持广泛的输入电压范围,适合不同电源配置。
    - 低静态电流,提高能源效率。
    - 宽工作温度范围,增强环境适应能力。
    - 固定增益,无需外部调整电阻。
    - SOT23-5 小型封装,便于集成和空间受限的应用。

    应用案例和使用建议


    ZXCT1051 在多种应用中表现出色,如:
    - 电源管理
    - 直流电机和电磁阀控制
    - 电池管理系统
    - 过电流监测
    - 短路检测
    使用建议:
    - 在选择感应电阻值时,需要平衡信号损失和小信号精度。
    - 为获得最佳性能,建议将感应电阻尽量靠近 VSENSE+ 和 VSENSE- 引脚。
    - 如果需要更高的输入电压范围,可以添加限流电阻 RLIM。

    兼容性和支持


    ZXCT1051 与常见的直流电机和电源系统兼容,适用于多种工业和消费电子产品。Zetex Semiconductors 提供详尽的技术文档和客户支持,以确保用户能够顺利地集成和使用该产品。

    常见问题与解决方案


    1. 问题:产品在接收到静电放电(ESD)后无法正常工作。
    解决方案:检查并更换受影响的设备,确保在处理和运输过程中采取适当的防静电措施。
    2. 问题:输出电压不准确。
    解决方案:确认供电电压和感应电压在规定的范围内,同时检查感应电阻的连接是否正确。
    3. 问题:设备在高温环境下工作不稳定。
    解决方案:确保设备在推荐的工作温度范围内运行,并提供足够的散热措施。

    总结和推荐


    ZXCT1051 精密宽输入范围电流监测器是一款高效且可靠的产品,适用于多种电力和控制系统应用。其高精度、宽输入范围和低功耗等特点使其在市场上具有较高的竞争力。强烈推荐给需要精确电流监测的设计师和工程师。
    如果您有任何疑问或需要更多技术支持,请联系 Zetex Semiconductors 的客户服务团队。

ZXCT1051E5TA参数

参数
最小工作供电电压 2.7V
工作电源电流 70μA
最大输出电压 -
最小输出电压 -
应用场景 -
最大工作供电电压 20V
3.1mm(Max)
1.8mm(Max)
1.45mm(Max)
通用封装 SOT-23-5
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

ZXCT1051E5TA厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

ZXCT1051E5TA数据手册

厂牌 PDF简要描述 下载
DIODES 电源管理芯片(PMIC) DIODES ZXCT1051E5TA ZXCT1051E5TA数据手册

ZXCT1051E5TA封装设计

查看详情并下载
Symbol
Footprint
3D Model
