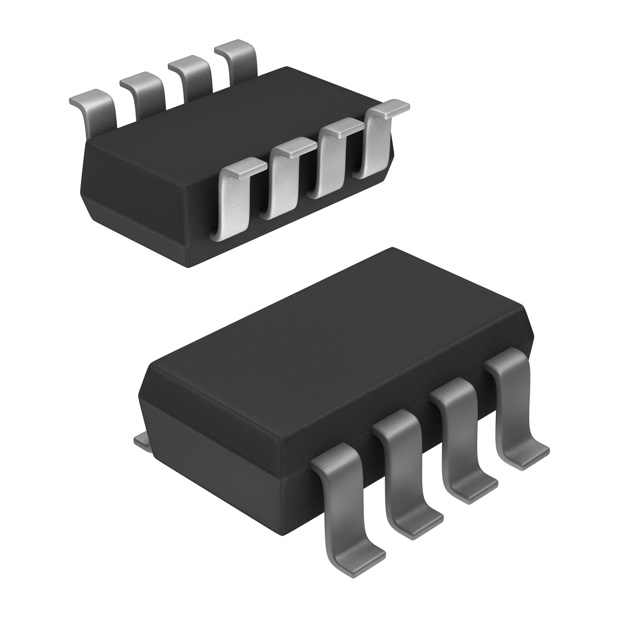

ZDS1009TA

产品分类: 电源管理芯片(PMIC)
厂牌: DIODES
产品描述: 1.75V SM-8 贴片安装,黏合安装
供应商型号: AV-S-DIIZDS1009TA
供应商: Avnet
标准整包数: 1000
DIODES 电源管理芯片(PMIC) ZDS1009TA

ZDS1009TA概述

    ZDS1009 SM-8 Complementary Current Mirror 技术手册

    1. 产品简介


    ZDS1009 是一款专门设计用于高侧电流检测和电平转换应用的互补电流镜器件。它特别适合于单节锂离子电池充电器及多节铅酸电池管理系统,广泛应用于快充控制、直流电机驱动以及过流监测等场合。产品采用紧凑的SM-8(SOT223)封装,仅需四个引脚即可实现功能,减少了电路板空间需求,降低了系统成本。

    2. 技术参数


    | 参数 | 符号 | 最小值 | 最大值 | 单位 | 条件 |
    |
    | 击穿电压 | BVY1-X1 | 120 | - | V | IY1=100μA |
    | 输入电压范围 | VY1-E2 | -1.45 | -1.65 | V | IY1=-1A |
    | 转移特性 | VOUT | 0.99 | 1.01 | V | VCC=5V,R1=R3=R4=100Ω |
    | 零偏输出电压 | VOFFSET | 4 | - | mV | VCC=5V,R2<1Ω |
    | 最大连续电流 | IC | - | 1 | A | E1-E4, E2-E3 |
    | 工作温度范围 | Tj:Tstg | -55 | +150 | °C

    3. 产品特点和优势


    - 优异的温度跟踪特性:保证了在不同温度下的稳定运行。
    - 成本效益解决方案:采用紧凑型封装,降低设计复杂度并减少硬件成本。
    - 简化电路设计:只需少量外部元件即可实现完整的电流检测功能。
    - 广泛应用:适用于多种电池管理场景,包括锂离子电池充电器和铅酸电池监控系统。

    4. 应用案例和使用建议


    典型应用场景为锂离子电池的高侧电流检测,可直接连接到控制器IC以形成闭环反馈回路。
    建议在设计时确保采样电阻R2的精度,通常选择100mΩ,并与其它匹配电阻(R1、R3、R4)保持一致(均为100Ω),从而保证灵敏度Vsense达到100mV/A。此外,还需注意环境温度对器件性能的影响,适当添加散热片或优化PCB布局以改善热管理。

    5. 兼容性和支持


    ZDS1009 与标准SM-8封装兼容,易于替换同类型器件。制造商提供了详尽的技术支持服务,包括文档下载、样品申请和技术咨询通道。同时,全球范围内有多个代理商提供本地化服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出信号不准确 | 检查采样电阻值是否符合设计要求,校准零偏电压。 |
    | 温度漂移严重 | 在设计中加入额外的温度补偿措施,如热敏电阻。 |
    | 器件无法正常关断 | 确认输入电流是否在规定范围内。 |

    7. 总结和推荐


    ZDS1009 是一款高性能、高性价比的电流检测芯片,在电池管理系统中表现出色。其出色的温度稳定性、简洁的接口设计和广泛的适用性使其成为许多电源管理和控制应用的理想选择。强烈推荐给需要高效电流检测方案的设计工程师们。

ZDS1009TA参数

参数
最小输出电压 -
应用场景 -
最大工作供电电压 1.75V
最小工作供电电压 -
工作电源电流 -
最大输出电压 -
6.7mm(Max)
3.7mm(Max)
1.6mm(Max)
通用封装 SM-8
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装
