首页  >  产品百科  >  AP22804AM8-13

AP22804AM8-13

产品分类: 电源管理芯片(PMIC)
厂牌: DIODES
产品描述: USB Power Switch Single 5.5V 3.3A 8-Pin MSOP T/R
供应商型号: AP22804AM8-13
供应商: 国内现货
标准整包数: 1

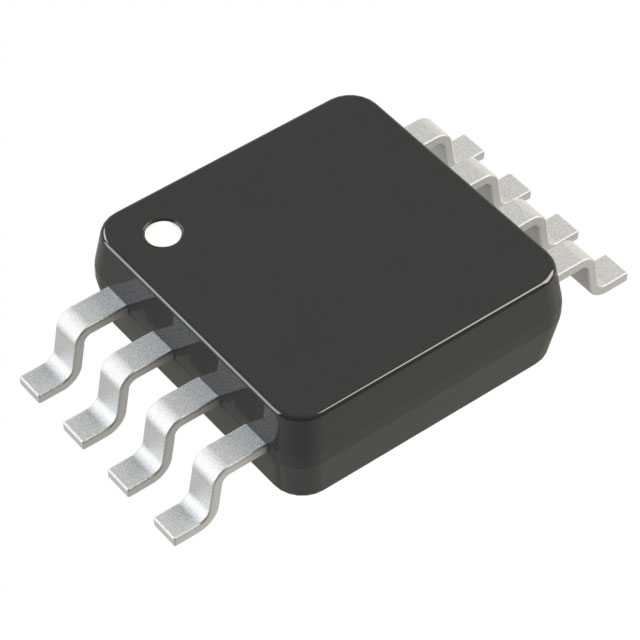

DIODES 电源管理芯片(PMIC) AP22804AM8-13

AP22804AM8-13概述

    AP2280 单通道斜率控制负载开关技术手册

    1. 产品简介


    AP2280 是由 Diodes Incorporated 设计的单通道斜率控制负载开关,专为高侧负载切换或电源分配应用而设计。其主要功能是提供一个具有内部斜率控制功能的P沟道MOSFET功率开关,用于减少开启时的涌流电流。此产品广泛应用于智能手机、个人数字助理(PDA)、手机、GPS导航仪、蓝牙耳机、便携媒体播放器(PMP)、MP4播放器、笔记本电脑及掌上电脑等设备。

    2. 技术参数


    - 输入电压范围: 1.5V - 6V
    - 低导通电阻 (RDS(ON)):
    - 5V 下:80mΩ (典型值)
    - 3.3V 下:92mΩ (典型值)
    - 1.8V 下:150mΩ (典型值)
    - 1.5V 下:200mΩ (典型值)
    - 启动斜率控制: 内部控制,以减少开启时的涌流电流
    - 开启时间:
    - AP2280-1: 100us (典型值)
    - AP2280-2: 1ms (典型值)
    - 非常低的开启静态电流: << 1uA
    - 快速负载放电引脚
    - 工作温度范围: -40°C 至 85°C
    - 封装选项: SOT25 和 DFN2018-6,提供“绿色”模制化合物(无Br、Sb)
    - 铅-free 表面处理 / RoHS 符合

    3. 产品特点和优势


    - 高侧负载切换能力: 支持1.5V至6V的工作电压范围,适用于多种系统。
    - 低导通电阻: 典型值为80mΩ (5V下),提升负载电流处理能力,降低导通损耗。
    - 斜率控制功能: 内部控制启动斜率,降低开启时的涌流电流。
    - 非常低的开启静态电流: 远低于1uA,非常适合电池供电的应用。
    - 快速负载放电引脚: 可通过外部连接来实现输出电压放电至地。
    - 环保材料: 采用“绿色”模制化合物,无Br、Sb,符合RoHS标准。

    4. 应用案例和使用建议


    应用案例:
    - 智能手机: 提供高效的电源管理和稳定的电压输出。
    - 个人数字助理(PDA): 减少功耗,延长设备寿命。
    - 手机: 提供可靠的电源保护。
    - GPS导航仪: 确保稳定可靠的操作。
    - 蓝牙耳机: 实现低功耗和高效能的平衡。
    - 便携媒体播放器(PMP) / MP4播放器: 保证高性能和长续航。
    - 笔记本电脑和掌上电脑: 提供高效的电源管理。
    使用建议:
    - 使用1μF输入电容器连接到IN和GND引脚之间,以去耦输入电源噪声。
    - 输出端连接一个0.1μF电容器,以稳定负载瞬态条件。
    - 合理规划PCB布局,确保IN和GND的铜箔线足够宽。
    - 当需要快速放电时,将DIS引脚外接至OUT引脚,否则可保持开路状态。

    5. 兼容性和支持


    AP2280 的 SOT25 和 DFN2018-6 封装提供了广泛的兼容性,能够满足不同应用的需求。制造商提供了详细的文档和支持服务,帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    常见问题:
    - Q1: 如何选择正确的封装类型?
    解决方案: 根据具体的应用需求选择合适的封装类型,例如SOT25适合紧凑设计,而DFN2018-6则更适合高频应用。
    - Q2: 如何正确设置EN引脚?
    解决方案: EN引脚设置为高电平打开,低电平关闭。驱动信号源必须能够在VIL和VIH之间摆动。

    7. 总结和推荐


    综合评估:
    - 优点:
    - 高效的斜率控制功能,减少启动涌流电流。
    - 低功耗,适合电池供电应用。
    - 环保材料,符合RoHS标准。
    - 缺点:
    - 在某些极端条件下可能需要重新计算最大连续工作电流。
    推荐:
    综上所述,AP2280 单通道斜率控制负载开关在各种电池供电的设备中表现出色,尤其是对于需要低功耗和高效率的应用场景。因此,我们强烈推荐在这些应用中使用该产品。

AP22804AM8-13参数

参数
工作电源电流 -
最大输出电压 -
最小输出电压 -
应用场景 -
最大工作供电电压 -
最小工作供电电压 -
长*宽*高 3.1mm*3.1mm*950μm
通用封装 MSOP-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

AP22804AM8-13厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

AP22804AM8-13数据手册

厂牌 PDF简要描述 下载
DIODES 电源管理芯片(PMIC) DIODES AP22804AM8-13 AP22804AM8-13数据手册

AP22804AM8-13封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.75
200+ ¥ 0.649
400+ ¥ 0.638
800+ ¥ 0.627
库存: 2480
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 0.75
