LT8640AJUDCM#TRPBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck Yes 200KHz~3MHz Adjustable 1 41.58V 970mV 42V 2.9V QFN 贴片安装
供应商型号: LT8640AJUDCM#TRPBF
供应商: 云汉优选
标准整包数: 1
ANALOG DEVICES DC-DC稳压器 LT8640AJUDCM#TRPBF

LT8640AJUDCM#TRPBF概述


    产品简介


    LT8640A 是一款高性能的同步降压型稳压器,属于 Silent Switcher 系列。它专为高效率设计,可在高达 3MHz 的频率下运行。该产品主要特点包括超低静态电流(2.5μA)、宽输入电压范围(3.4V 至 42V)以及高峰值电流能力(5A 连续输出,最高可达 8A)。LT8640A 适用于需要高效电源转换的广泛应用领域,如汽车、工业控制及通用电源管理等。

    技术参数


    - 输入电压范围:3.4V 至 42V
    - 输出电流:最高 5A 连续输出,峰值可达 8A
    - 开关频率:可调范围 200kHz 至 3MHz
    - 静态电流:睡眠模式下低至 1.7μA
    - 最小导通时间:30ns
    - 电源效率:最高可达 96%(1MHz 下)
    - 反馈参考电压:3.3V 输出时 3.3V ± 0.5%
    - 保护特性:过温保护、过流保护、欠压锁定

    产品特点和优势


    - 超低 EMI 发射:Silent Switcher 技术确保低电磁干扰,适合对电磁干扰敏感的应用环境。
    - 超低静态电流:2.5μA 的静态电流使得 LT8640A 在轻载条件下仍能保持高效能。
    - 高效率:在高频条件下(1MHz 到 3MHz),LT8640A 可实现高达 96% 的效率。
    - 温度稳定性:具备优异的温度稳定性,在广泛的温度范围内保持高效能。

    应用案例和使用建议


    应用案例
    - 车载娱乐系统:在车载环境中提供稳定可靠的电源供应,尤其适合需要高效率和低 EMI 的应用。
    - 工业控制设备:用于工业自动化系统,提供稳定的电源输出,确保系统可靠运行。
    使用建议
    - 优化电源设计:选择合适的电感值以平衡效率与成本。通常,较高频率下的较小电感值可以降低体积和成本。
    - 散热管理:确保良好的散热措施,尤其是对于高负载运行的场景。建议采用具有良好热阻特性的散热片或散热器。
    - 外部补偿:根据具体应用需求调整外部补偿网络,以优化瞬态响应和稳定性。

    兼容性和支持


    LT8640A 支持多种封装形式(QFN 和 LQFN),并且有多个版本适用于不同应用场景。Analog Devices 提供详细的技术文档和支持服务,包括详细的电路设计指南和仿真工具,帮助用户快速上手并解决设计中可能遇到的问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | EMI 发射过高 | 检查是否正确安装了 EMI 滤波器,调整频率范围至 3MHz 以内 |
    | 效率偏低 | 检查电感值和电容值是否匹配,确保正确的开关频率和负载条件 |
    | 瞬态响应差 | 调整补偿网络,确保外部电容和电阻的适当选择 |

    总结和推荐


    LT8640A 是一款高度集成且性能卓越的同步降压转换器,具备优秀的 EMI 特性、高效的转换能力和出色的温度稳定性。特别适合应用于车载、工业控制和通信等高可靠性要求的场景。对于需要高效能和低 EMI 的应用,LT8640A 是一个非常值得推荐的选择。通过合理的电路设计和良好的散热管理,可以最大限度地发挥其性能优势。

LT8640AJUDCM#TRPBF参数

参数
最小输入电压 2.9V
最小输出电压 970mV
最大输出电压 41.58V
最大输入电压 42V
输出数量 1
同步整流器 Yes
拓扑 Buck
功能 Step-Down
输出类型 Adjustable
开关频率 200KHz~3MHz

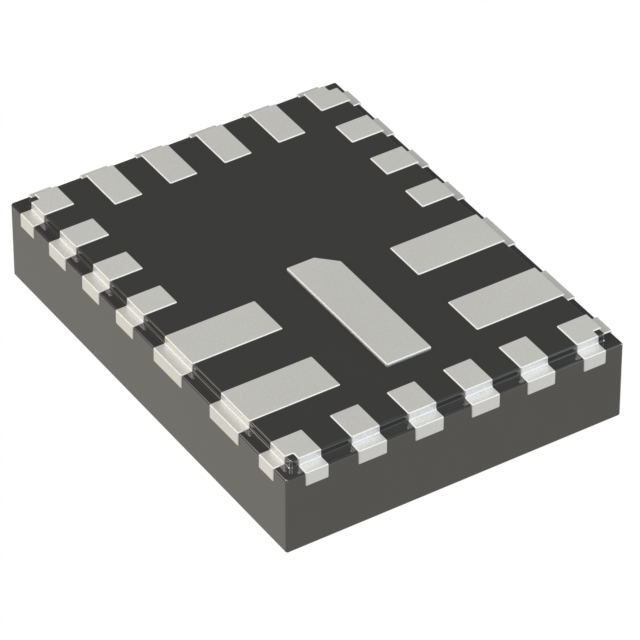

通用封装 QFN
安装方式 贴片安装
包装方式 卷带包装

LT8640AJUDCM#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT8640AJUDCM#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LT8640AJUDCM#TRPBF LT8640AJUDCM#TRPBF数据手册

LT8640AJUDCM#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 45.2
100+ ¥ 41.9456
500+ ¥ 39.4144
库存: 1383
起订量: 10 增量: 2500
交货地:
最小起订量为:10
合计: ¥ 452
