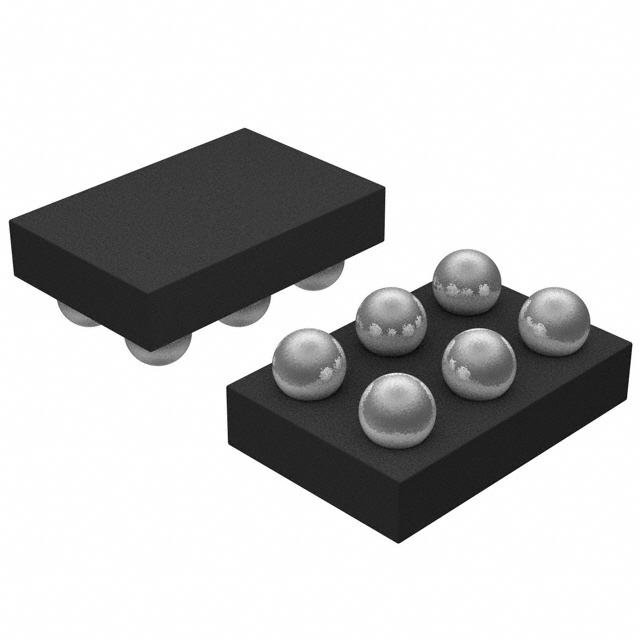

ADP2139ACBZ-3.3-R7

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck Yes 3MHz Fixed 1 3.3V 3.3V 5.5V 2.3V BGA 贴片安装,黏合安装 1.51mm*1.03mm*360μm
供应商型号: ADP2139ACBZ-3.3-R7
供应商: 期货订购
标准整包数: 3000
ANALOG DEVICES DC-DC稳压器 ADP2139ACBZ-3.3-R7

ADP2139ACBZ-3.3-R7概述

    ADP2138/ADP2139 Step-Down DC-to-DC Converter 技术手册

    1. 产品简介


    产品类型:降压型DC-to-DC转换器
    主要功能:将输入电压(2.3V至5.5V)降至所需的输出电压,最大输出电流可达800mA。
    应用领域:PDA、掌上电脑、无线手提设备、数字音频播放器、数码相机、GPS导航系统等。

    2. 技术参数


    | 参数 | 规格 |

    | 输入电压范围 | 2.3V 至 5.5V |
    | 最高效率 | 95% |
    | 固定频率操作 | 3 MHz |
    | 典型静态电流 | 24 μA |
    | 解决方案尺寸极小 | - |
    | 封装类型 | 6引脚,1mm x 1.5mm WLCSP 封装 |
    | 快速负载和线路瞬态响应 | - |
    | 100%占空比低漏失模式 | - |
    | 内部同步整流和补偿 | - |
    | 过流和热关断保护 | - |
    | 极低待机电流 | 0.2 μA (典型值) |

    3. 产品特点和优势


    - 高效率:最高效率可达95%,适合电池供电的应用。
    - 小巧封装:采用6引脚,1mm x 1.5mm的小巧WLCSP封装,适合空间受限的设计。
    - 宽输入电压范围:可接受2.3V到5.5V的输入电压,适用于多种电源配置。
    - 多重保护机制:具备过流保护、热关断保护等安全功能,确保长期稳定运行。
    - 灵活的模式选择:可通过MODE引脚切换连续PWM模式和自动PWM/PSM模式,以满足不同应用场景需求。

    4. 应用案例和使用建议


    应用案例:如图1所示,该转换器可用于PDA和掌上电脑等移动设备的电源管理。当负载变化时,它能快速响应并保持稳定的输出电压。
    使用建议:
    - 在设计应用电路时,确保输入和输出电容器的选择符合推荐规格,以保证稳定运行。
    - 根据不同的应用场景选择合适的PWM/PSM模式,以实现最佳性能和能效。
    - 注意热设计,特别是高功率应用场景,需确保良好的散热效果,防止热关断。

    5. 兼容性和支持


    - 兼容性:该产品支持多种标准电源输入,如单锂或聚合物电池、碱性或镍氢电池、PCMCIA和USB接口等。
    - 设计工具支持:提供ADIsimPower设计工具,帮助用户进行更精准的设计和仿真。
    - 厂商支持:用户可访问技术支持网站获取更多资料和技术支持服务。

    6. 常见问题与解决方案


    - 问题1:输入电压波动导致输出电压不稳定
    解决方案:检查输入电容是否足够大,根据手册建议选用4.7μF或更大的电容,并确保电容放置靠近转换器。

    - 问题2:器件无法启动
    解决方案:检查EN引脚设置是否正确,确保其处于高电平状态激活器件。

    - 问题3:转换器温度过高
    解决方案:检查热设计是否合理,确认散热路径是否畅通,并适当降低负载或优化电源管理。

    7. 总结和推荐


    综合评估:ADP2138/ADP2139是一款高效、紧凑且多功能的降压DC-to-DC转换器。它具有高效率、宽输入电压范围和快速响应的特点,适用于多种移动设备。此外,厂商提供了丰富的技术支持和设计工具,为开发者提供了便利。
    推荐使用:鉴于其优秀的性能和广泛的应用领域,强烈推荐在需要高效率、高集成度和强可靠性的电源管理场合使用ADP2138/ADP2139。

ADP2139ACBZ-3.3-R7参数

参数
输出类型 Fixed
最大输出电压 3.3V
同步整流器 Yes
功能 Step-Down
开关频率 3MHz
拓扑 Buck
最大输入电压 5.5V
最小输出电压 3.3V
输出数量 1
最小输入电压 2.3V
长*宽*高 1.51mm*1.03mm*360μm
通用封装 BGA
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

ADP2139ACBZ-3.3-R7厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。
