ADP2138ACBZ-2.5-R7

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck Yes 3MHz Fixed 1 2.5V 2.5V 5.5V 2.3V BGA 贴片安装,黏合安装 1.51mm*1.03mm*360μm
供应商型号: CY-ADP2138ACBZ-2.5-R7
供应商: Avnet
标准整包数: 1
ANALOG DEVICES DC-DC稳压器 ADP2138ACBZ-2.5-R7

ADP2138ACBZ-2.5-R7概述

    ADP2138/ADP2139 Compact Step-Down DC-to-DC Converter

    1. 产品简介


    ADP2138/ADP2139 是高效率、低静态电流的同步降压直流到直流转换器。这些转换器特别适用于便携式电子设备,如个人数字助理(PDA)、掌上电脑、无线手持设备、数字音频播放器、便携式媒体播放器、数码相机和GPS导航设备。通过提供稳定且高效的电源转换,它们能够显著延长电池寿命,增强设备性能。

    2. 技术参数


    - 输入电压范围: 2.3 V 至 5.5 V
    - 峰值效率: 95%
    - 固定频率操作: 3 MHz
    - 典型静态电流: 24 μA
    - 非常小的解决方案尺寸

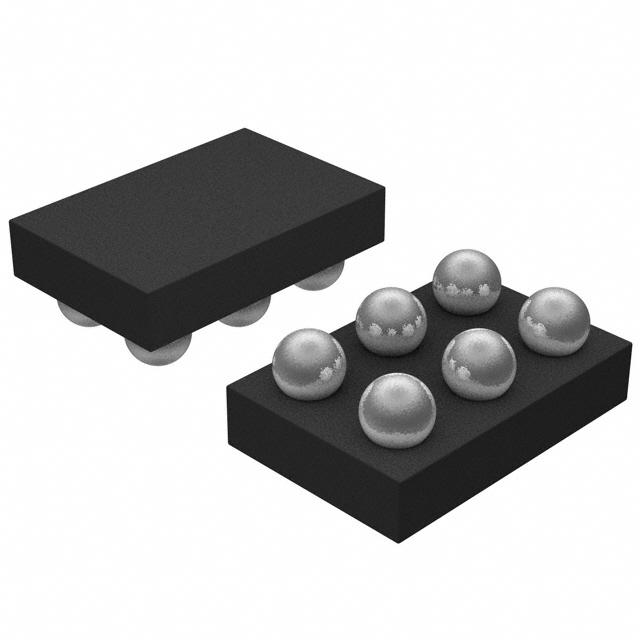

    - 6 引脚,1 mm × 1.5 mm WLCSP 封装
    - 快速负载和线路瞬态响应
    - 100% 占空比低压差模式
    - 内部同步整流器、补偿和软启动
    - 过电流和热关断保护
    - 超低关断电流: 0.2 μA(典型值)
    - 强制 PWM 和自动 PWM/PSM 模式

    3. 产品特点和优势


    ADP2138/ADP2139 的主要优势如下:
    - 高效率:峰值效率高达95%,在各种负载和输入电压条件下都能保持高效运行。
    - 低静态电流:典型的静态电流仅为24 μA,可以有效延长电池寿命。
    - 小型封装:采用超小型的6引脚 WLCSP 封装,便于集成于紧凑型设计中。
    - 多重保护机制:内置短路保护、过载保护和热关断功能,确保系统安全可靠。
    - 灵活的控制模式:可通过设置 MODE 引脚来选择连续 PWM 模式或自动 PWM/PSM 模式,以适应不同的应用场景需求。
    - 易用性:无需复杂的外部组件,仅需三个小型外接电容即可实现完整解决方案。

    4. 应用案例和使用建议


    应用案例:
    - PDA 和掌上电脑:需要轻薄、高效的电源解决方案,以提高续航能力。
    - 无线手持设备:对电源管理有较高要求,以满足长续航和高性能需求。
    - 便携式媒体播放器:需要紧凑且高效的电源管理,以提升用户体验。
    - 数码相机和GPS导航设备:对电源的稳定性要求较高,同时追求更长的使用时间。
    使用建议:
    - 确保正确的电容配置:使用推荐的最小输入和输出电容(4.7μF)并选择合适的ESR(0.001 Ω 至 1 Ω)。
    - 关注温度管理:由于在高功率条件下可能会达到较高的结温,建议进行良好的热管理设计,确保系统稳定运行。
    - 合理选择工作模式:根据实际负载情况选择合适的PWM或PSM模式,以获得最佳能效。

    5. 兼容性和支持


    - 兼容性:ADP2138/ADP2139 可以与多种标准电源源兼容,包括单锂离子电池、多个碱性或镍氢电池、PCMCIA、USB等。
    - 支持和维护:制造商提供一系列支持资源,包括 ADIsimPower™ 设计工具,帮助设计人员更快、更准确地完成电源设计方案。同时,还提供详细的文档和技术支持,以便用户在使用过程中遇到问题时能够及时得到帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 转换效率较低 | 检查输入电压是否在规定的范围内,确认外部电容是否正确配置。 |
    | 输出电压不稳定 | 确认输出电容的容值和ESR符合推荐规格,检查MODE引脚配置是否正确。 |
    | 过热现象 | 确保良好的散热设计,避免长时间高负载运行。 |

    7. 总结和推荐


    综上所述,ADP2138/ADP2139 是一款集高效、小尺寸、多功能于一体的降压直流到直流转换器,非常适合用于各种便携式电子设备。其独特的功能和优势使其在市场上具备强大的竞争力。强烈推荐电子工程师和设计师在开发新一代便携式电子产品时考虑使用 ADP2138/ADP2139。

ADP2138ACBZ-2.5-R7参数

参数
拓扑 Buck
最大输出电压 2.5V
最小输出电压 2.5V
最小输入电压 2.3V
开关频率 3MHz
输出数量 1
最大输入电压 5.5V
输出类型 Fixed
功能 Step-Down
同步整流器 Yes
长*宽*高 1.51mm*1.03mm*360μm
通用封装 BGA
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

ADP2138ACBZ-2.5-R7厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADP2138ACBZ-2.5-R7数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES ADP2138ACBZ-2.5-R7 ADP2138ACBZ-2.5-R7数据手册

ADP2138ACBZ-2.5-R7封装设计

查看详情并下载
Symbol
Footprint
3D Model
