首页  >  产品百科  >  ADP2230ACPZ-1233R7

ADP2230ACPZ-1233R7

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck Yes 2MHz Fixed 2 3.3V,800mV~6V 1.2V 6.5V 2.3V LFCSP-10-WD 贴片安装,黏合安装 3mm*3mm*730μm
供应商型号: CY-ADP2230ACPZ-1233R7
供应商: Avnet
标准整包数: 1

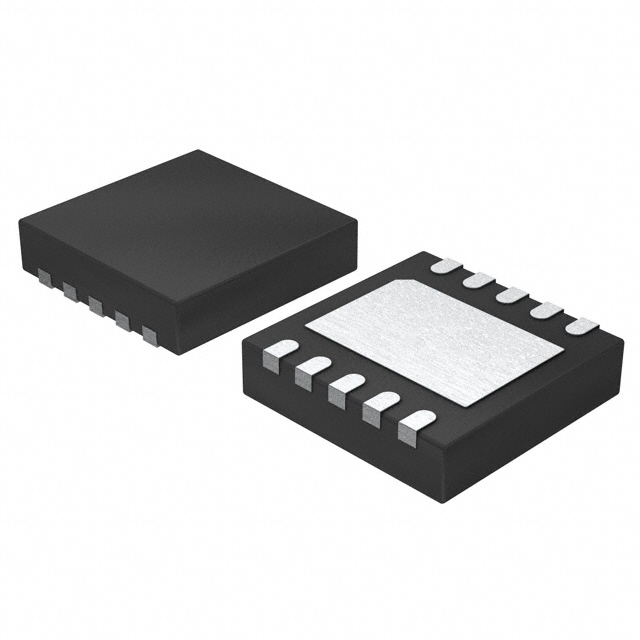

ANALOG DEVICES DC-DC稳压器 ADP2230ACPZ-1233R7

ADP2230ACPZ-1233R7概述

    ADP2230 Dual 2 MHz, 800 mA, Synchronous, Low Quiescent Current Buck Regulator

    1. 产品简介


    ADP2230 是一款由Analog Devices生产的高效同步降压直流-直流转换器。它采用小型10引脚、3 mm × 3 mm LFCSP封装,具有两个高效率、低静态电流的800 mA降压转换器。这款芯片适用于便携式和电池供电设备,自动读表设备(WSN),销售点和交易处理设备,手机,数码相机和音频设备,医疗仪器,以及中型格式显示平板等应用场合。

    2. 技术参数


    - 输入电压范围: 2.3 V至6.5 V
    - 固定输出电压选项: 1.2 V/1.8 V, 1.2 V/3.3 V, 1.8 V/3.3 V
    - 可调输出电压范围: 0.8 V至6 V
    - 最小保证连续输出电流: 800 mA
    - 最高效率: 94%
    - 静态电流: 单通道8 μA,双通道15 μA
    - 待机电流: 0.1 μA(典型)
    - 欠压锁定: 输入电压上升阈值2.23 V,下降阈值1.96 V
    - 软启动时间: 185 μs至395 μs
    - 开关频率: 1.5 MHz至2.5 MHz
    - 通道间相位差: 180度
    - 电流限制: P通道1300 mA,N通道500 mA
    - 电源管理模式: PSM和PWM模式自动切换

    3. 产品特点和优势


    - 高效率: 最高达94%,适用于电池供电设备。
    - 低静态电流: 在电源节约模式下,静态电流仅为15 μA。
    - 多功能输出设置: 支持固定和可调输出电压。
    - 良好的负载和线路调节能力: 确保输出电压的稳定。
    - 保护机制: 包括欠压锁定、过热保护、短路保护等。
    - 紧凑封装: 小型化设计,适合空间受限的应用场合。

    4. 应用案例和使用建议


    - 典型应用电路: 如图1所示,适用于逻辑控制关闭状态。
    - 使用建议: 当系统在轻载情况下运行时,建议使用功率节约模式来提高效率。此外,应选择合适的电感器和电容器以确保系统稳定。

    5. 兼容性和支持


    - 兼容性: 支持外部时钟同步,工作频率可在1.5 MHz到2.5 MHz之间。
    - 厂商支持: 提供详尽的技术文档和支持服务,帮助用户解决问题。

    6. 常见问题与解决方案


    - 问题1: 输出电压不稳定。
    - 解决办法: 检查输入电压是否稳定,电容器和电感器是否符合推荐规格。
    - 问题2: 设备发热严重。
    - 解决办法: 优化PCB布局以增强散热效果,或者增加外部散热装置。

    7. 总结和推荐


    ADP2230 是一款集高效、低静态电流和高集成度于一身的同步降压转换器。其广泛的适用性和强大的保护机制使其成为众多应用的理想选择。建议在便携式和电池供电设备中使用,尤其是在需要高效电源管理的场合。总体而言,ADP2230是一款值得推荐的产品。

ADP2230ACPZ-1233R7参数

参数
输出数量 2
同步整流器 Yes
最小输出电压 1.2V
输出类型 Fixed
最大输出电压 3.3V,800mV~6V
最大输入电压 6.5V
开关频率 2MHz
最小输入电压 2.3V
功能 Step-Down
拓扑 Buck
长*宽*高 3mm*3mm*730μm
通用封装 LFCSP-10-WD
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

ADP2230ACPZ-1233R7厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADP2230ACPZ-1233R7数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES ADP2230ACPZ-1233R7 ADP2230ACPZ-1233R7数据手册

ADP2230ACPZ-1233R7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.704 ¥ 20.2602
库存: 2219
起订量: 50 增量: 1
交货地:
最小起订量为:1
合计: ¥ 20.26
直接购买
加入购物车
