ADP2442ACPZ-R7

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck Yes 300KHz~1MHz Adjustable 1 32.4V 600mV 36V 4.5V CSP,WFQFN-12(EP) 贴片安装 3mm*3mm*730μm
供应商型号: ADP2442ACPZ-R7
供应商: 云汉优选
标准整包数: 1

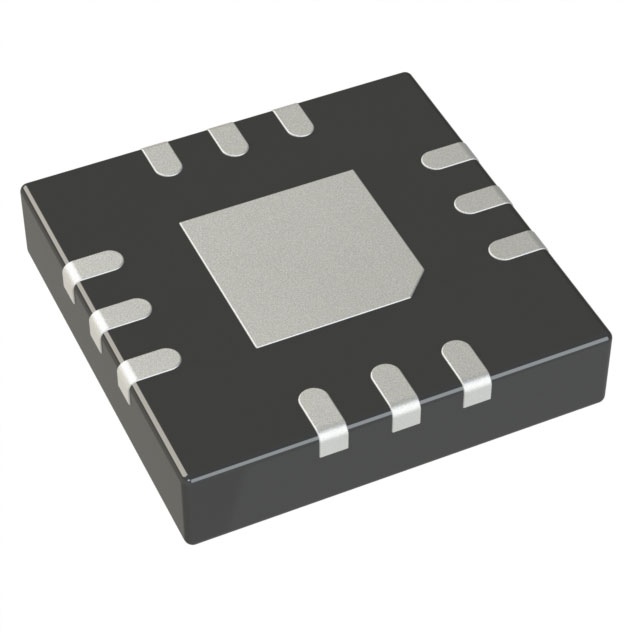

ANALOG DEVICES DC-DC稳压器 ADP2442ACPZ-R7

ADP2442ACPZ-R7概述

    # ADP2442 高效同步降压 DC-DC 转换器技术综述

    产品简介


    ADP2442 是一款高性能的同步降压 DC-DC 转换器,能够以恒定频率和电流模式控制方式为负载提供稳定的电力供应,最大输出电流可达 1 A。它专为多种工业应用设计,如分布式电源系统、工业控制电源及标准电压轨转换(例如 24 V 至 12 V/5 V/3.3 V)。此器件支持宽输入电压范围(4.5 V 至 36 V),并具有高效率(高达 94%)、精确的电压调节能力和低功耗等特点。
    主要功能
    - 恒定频率与电流模式控制。
    - 支持外部时钟同步,允许调整开关频率至 300 kHz 至 1 MHz。
    - 具备脉冲跳过模式和强制固定频率模式。
    - 精确的电源启用(EN)输入引脚。
    - 内置软启动功能。
    - 过流保护、欠压锁定(UVLO)及热关断功能。
    应用领域
    - 点对点负载供电。
    - 工业控制设备。
    - 通信系统中的分布式电源管理。
    - 各种铁路供电系统的电压转换。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压范围 | 4.5 | 36 V |
    | 输出电压范围 | 0.6 | 0.9 × VIN V |
    | 最大输出电流 1 A |
    | 开关频率范围 | 300 | 1000 | kHz |
    | 最小导通时间 | 50 65 | ns |
    | 效率 94 | % |
    | 温度范围 | -40 125 | °C |

    产品特点和优势


    ADP2442 在设计上具有多项显著的优势:
    1. 高效率:通过集成的低电阻 N 沟道 MOSFET 实现高效率输出。
    2. 灵活的时钟同步:支持外部时钟同步,简化系统设计。
    3. 保护机制完善:具备过流限制、短路保护、欠压锁定和热关断等功能,确保长期稳定运行。
    4. 紧凑封装:采用 12 引脚 3 mm × 3 mm LFCSP 封装,占用空间小。
    这些特性使其成为工业控制和分布式电源系统的理想选择,同时提供了极高的可靠性和灵活性。

    应用案例和使用建议


    应用案例
    ADP2442 常用于需要高效率且空间受限的应用场景,例如工业自动化中的小型控制器供电。例如,在 12 V 输入下,通过配置适当的外部元件,可以轻松实现稳定的 5 V 或 3.3 V 输出。
    使用建议
    为了优化性能,建议采取以下措施:
    - 确保输入滤波电容尽可能靠近 VIN 和 PGND 引脚,以减少噪声干扰。
    - 选择合适的补偿元件,保证环路稳定性。
    - 在轻载条件下,启用脉冲跳过模式来降低功耗。

    兼容性和支持


    ADP2442 可与大多数通用控制器芯片无缝协作,并支持通过外部时钟信号进行同步操作。Analog Devices 提供了丰富的工具和支持文档,包括 ADIsimPower™ 设计工具和详细的用户指南,帮助开发者快速完成项目开发。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 启动时出现不稳定现象 | 检查软启动电路是否正确连接 |
    | 效率低于预期 | 优化电感选择和布局布线 |
    | 输出电压波动较大 | 检查反馈网络阻值设置是否准确 |

    总结和推荐


    ADP2442 是一款性能卓越的同步降压 DC-DC 转换器,凭借其高效率、高可靠性以及丰富的保护特性,在工业和消费电子领域有着广泛的应用前景。无论是从技术规格还是实际应用来看,这款产品都展现了强大的竞争力。因此,强烈推荐在需要高效、稳定的直流电源转换的应用中使用 ADP2442。

ADP2442ACPZ-R7参数

参数
拓扑 Buck
最小输出电压 600mV
输出数量 1
最大输出电压 32.4V
最大输入电压 36V
开关频率 300KHz~1MHz
同步整流器 Yes
输出类型 Adjustable
功能 Step-Down
最小输入电压 4.5V

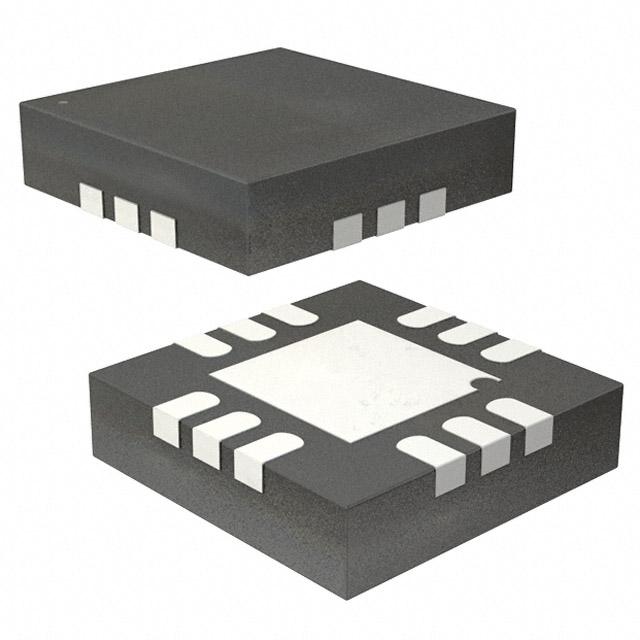

长*宽*高 3mm*3mm*730μm
通用封装 CSP,WFQFN-12(EP)
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

ADP2442ACPZ-R7厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADP2442ACPZ-R7数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES ADP2442ACPZ-R7 ADP2442ACPZ-R7数据手册

ADP2442ACPZ-R7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 29.6625
100+ ¥ 27.5268
500+ ¥ 25.8657
库存: 2267
