ADP2387-EVALZ

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: 600KHz 1,Non-Isolated 1 3.3V(Typ)(DC) 20V 4.5V 板安装
供应商型号: Y-ADP2387-EVALZ
供应商: 期货订购
标准整包数: 1

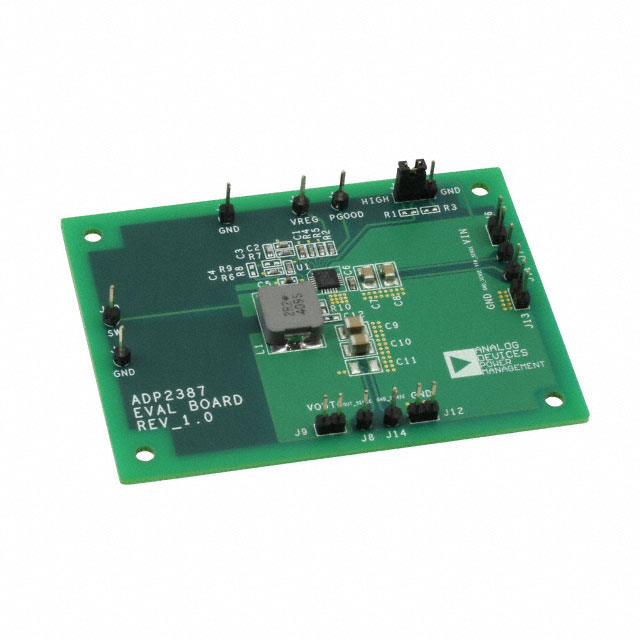

ANALOG DEVICES DC-DC稳压器 ADP2387-EVALZ

ADP2387-EVALZ概述

    ADP2387-EVALZ User Guide

    产品简介


    ADP2387-EVALZ 是一款完整的6A,20V降压调节器解决方案,用于评估ADP2387 20V同步降压DC-DC调节器的性能。该调节器具有集成的金属氧化物半导体场效应晶体管(MOSFET),输入电压范围为4.5V至20V,输出电压精度高达±1%,支持连续输出电流达6A。

    技术参数


    - 输入电压:4.5V至20V
    - 输出电压精度:±1%
    - 集成MOSFET:44 mΩ典型值/11 mΩ典型值
    - 连续输出电流:6A
    - 可编程电流限制阈值
    - 可编程开关频率:200kHz至1.4MHz
    - 精确使能和电源良好信号
    - 外部补偿
    - 内部软启动,外部可调
    - 启动时预充电输出
    - 工作温度范围:−40°C至+85°C

    产品特点和优势


    ADP2387-EVALZ 调节器具备多种优势:
    - 高效的功率转换,确保在不同负载条件下的稳定输出。
    - 集成MOSFET设计,降低系统复杂度并提高效率。
    - 可编程电流限制和开关频率,使得用户可以根据具体需求调整性能。
    - 精确的使能和电源良好信号,增强系统的可靠性和稳定性。

    应用案例和使用建议


    ADP2387-EVALZ 调节器广泛应用于通信设备、工业控制和消费电子产品等领域。例如,在通信基站中,可以作为电源管理模块的一部分,确保高效稳定的电力供应。
    使用建议:
    - 在测试过程中,确保正确连接所有电源和负载。
    - 使用合适的测试设备来监测输入和输出电压,避免由于线缆电阻导致的测量误差。
    - 根据具体应用场景,调整输出电压和开关频率以优化性能。

    兼容性和支持


    ADP2387-EVALZ 调节器可以与各种标准电源接口兼容,如标准的跳线帽和连接器。Analog Devices 提供详细的数据手册和技术支持,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题:无法正确启用调节器。
    - 解决方案:检查跳线帽J5是否正确设置为高电平(通过短接中间引脚到VCC)。
    2. 问题:输出电压不稳定。
    - 解决方案:确认输入电压稳定,并检查输出电容是否损坏或需要更换。
    3. 问题:电流限制失效。
    - 解决方案:检查电阻R4的阻值是否符合要求,并根据需要更换。

    总结和推荐


    ADP2387-EVALZ 是一款高效、可靠的降压调节器,适用于各种工业和消费电子应用。其出色的性能、广泛的可配置选项以及详细的文档支持使其在市场上具有很强的竞争力。我们强烈推荐此产品给需要高性能电源管理解决方案的用户。
    综上所述,ADP2387-EVALZ 调节器是一款优秀的电子元器件产品,能够满足大部分应用的需求。希望本指南能帮助您更好地了解和使用该产品。

ADP2387-EVALZ参数

参数
同步整流器 -
输出数量 1
最大输出电压 3.3V(Typ)(DC)
最小输入电压 4.5V
开关频率 600KHz
输出类型 1,Non-Isolated
功能 -
最大输入电压 20V
最小输出电压 -
拓扑 -
安装方式 板安装
零件状态 在售
包装方式 盒装

ADP2387-EVALZ厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADP2387-EVALZ数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES ADP2387-EVALZ ADP2387-EVALZ数据手册

ADP2387-EVALZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
