ADP2108AUJZ-3.0-R7

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck Yes 3MHz Fixed 1 3V 3V 5.5V 2.3V TSOT-23-5 贴片安装,黏合安装 2.9mm*1.6mm*900μm
供应商型号: 4406788
供应商: 海外现货
标准整包数: 1

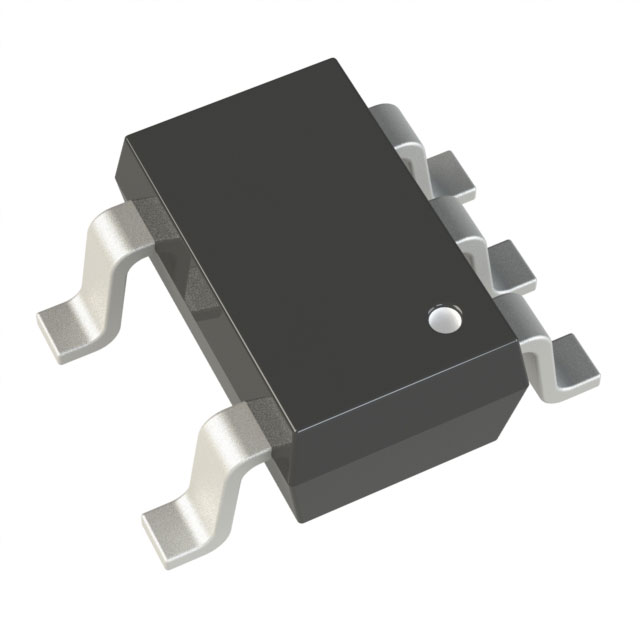

ANALOG DEVICES DC-DC稳压器 ADP2108AUJZ-3.0-R7

ADP2108AUJZ-3.0-R7概述

    # ADP2108 高效降压型DC-DC转换器技术手册

    产品简介


    基本介绍
    ADP2108 是一款高效能、低静态电流的降压型 DC-DC 转换器,专为便携式应用设计。它采用高效率架构,具有良好的稳态及动态响应性能,适用于多种便携式电子设备,如掌上电脑(PDAs)、智能手机、数字音频播放器、便携式媒体播放器(PMP)、数码相机、GPS导航系统等。ADP2108支持输入电压范围为 2.3 V 至 5.5 V,可通过集成同步整流器实现高效的能量转换。
    主要功能
    - 固定频率操作:3 MHz 的固定开关频率,保证输出稳定性。
    - 低功耗模式:在轻载条件下切换到电源节省模式以降低功耗。
    - 内部补偿与软启动:简化外围电路设计,提高系统可靠性。
    - 保护机制:具备过流保护、热关断保护等功能,确保长期稳定运行。
    - 小体积封装:提供5球晶圆级芯片尺寸封装(WLCSP) 和 5引脚薄型小型晶体管(SOT)两种选项。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压范围 | 2.3 5.5 | V |
    | 输出电压精度(PWM模式) | -2 +2 | % |
    | 开关频率 | 2.5 | 3.0 | 3.5 | MHz |
    | 最大负载电流 600 | mA |
    | 启动时间 550 μs |
    | 静态电流(典型值) 18 μA |
    产品特点与优势
    独特功能
    1. 峰值效率高达95%:显著减少能耗损失。
    2. 快速负载瞬态响应:内置电流模式控制架构,可快速适应负载变化。
    3. 超低待机电流:仅需18μA的静态电流,在休眠状态下进一步降至0.2μA。
    4. 宽泛的应用兼容性:支持锂电池、镍氢电池等多种电源供应。
    市场竞争力
    ADP2108 凭借其高性能、低功耗以及紧凑的设计脱颖而出,成为现代消费类电子产品理想的电源管理解决方案。特别是在便携式设备领域,其卓越的能效表现使得电池续航时间得以延长。
    应用案例与使用建议
    典型应用场景
    - 个人数字助理(PDAs) 和 掌上电脑:为这类设备提供稳定的低压供电。
    - 无线通信设备:如手机和平板电脑,需要长时间保持高能效的工作状态。
    - 数字音频播放器:支持大容量存储的同时保持较长的电池寿命。
    使用建议
    为了充分发挥 ADP2108 的性能优势,建议在设计时注意以下几点:
    1. 确保输入电容靠近 VIN 引脚,以减小寄生效应。
    2. 选择合适的电感值和电容值来匹配实际负载需求。
    3. 遵循推荐的 PCB 布局指南,避免高频噪声干扰。
    兼容性与支持
    兼容性
    ADP2108 可与大多数标准电源源兼容,包括锂离子电池、镍氢电池、USB端口等。此外,该芯片还提供了 ADIsimPower™ 设计工具辅助开发人员优化设计方案。
    支持服务
    Analog Devices 提供详尽的技术文档和支持资源,帮助客户解决在项目实施过程中遇到的各种问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查反馈回路连接是否正确 |
    | 芯片发热严重 | 检查散热措施是否到位 |
    | 转换效率偏低 | 调整电感和电容参数 |
    总结与推荐
    综上所述,ADP2108 是一款性能优异的降压型 DC-DC 转换器,尤其适合应用于对空间敏感且注重能源效率的应用场景。其出色的能效比、丰富的保护机制以及便捷的集成方式使其在市场上极具竞争力。强烈推荐给寻求高效、可靠电源解决方案的设计者。

ADP2108AUJZ-3.0-R7参数

参数
最大输入电压 5.5V
最大输出电压 3V
拓扑 Buck
最小输出电压 3V
开关频率 3MHz
输出数量 1
输出类型 Fixed
最小输入电压 2.3V
功能 Step-Down
同步整流器 Yes
长*宽*高 2.9mm*1.6mm*900μm
通用封装 TSOT-23-5
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

ADP2108AUJZ-3.0-R7厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADP2108AUJZ-3.0-R7数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES ADP2108AUJZ-3.0-R7 ADP2108AUJZ-3.0-R7数据手册

ADP2108AUJZ-3.0-R7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 31.5514
10+ ¥ 20.123
25+ ¥ 17.1615
100+ ¥ 13.795
250+ ¥ 12.1498
500+ ¥ 11.1246
3000+ ¥ 10.2767
6000+ ¥ 10.0742
库存: 3000
起订量: 70 增量: 1
交货地:
最小起订量为:25
合计: ¥ 429.03
