LT8622SAV#PBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述:
供应商型号:
供应商:
标准整包数: 0
ANALOG DEVICES DC-DC稳压器 LT8622SAV#PBF

LT8622SAV#PBF概述


    产品简介


    LT8622S/LT8624S 是由Analog Devices公司生产的同步降压静音开关稳压器系列。这些稳压器具备第三代静音开关技术,能够实现高效率和出色的宽带噪声性能。它们适用于需要高电流和低噪声的多种应用场景,例如RF电源供应、高速/高精度ADC/DAC、以及低噪声仪表等。

    技术参数


    - 输入电压范围: 2.7V 至 18V
    - 输出电压范围: 0V 至 (PVIN - 0.5V)
    - 最大连续输出电流:
    - LT8622S: 2A
    - LT8624S: 4A
    - 最高工作温度: 125°C
    - 最小开关导通时间: 12ns
    - 开关频率可调范围: 300kHz 至 6MHz

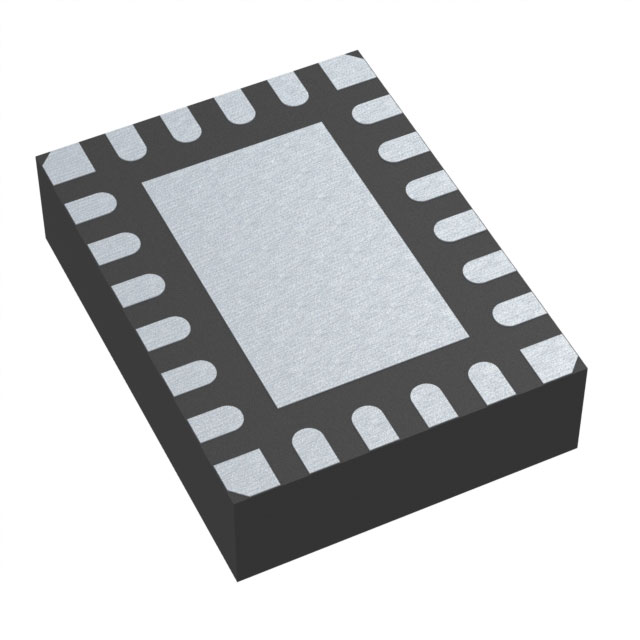

    - 封装: 小型20引脚4mm x 3mm LQFN封装
    - 内部旁路电容: 减少辐射EMI
    - 精度电流参考: 100μA ± 0.8%

    产品特点和优势


    - 静音开关3架构: 高效且低噪声
    - 超低RMS噪声: 10Hz至100kHz范围内的4μVRMS
    - 超低频段噪声: 10kHz处的4nV/√Hz
    - 高效率: 在高频下依然保持高效
    - 快速瞬态响应: 高增益误差放大器
    - 多相操作: 最多12相
    - 可编程功率良好指示
    - 精准电流参考: 100μA ± 0.8%
    - 散热设计: 内部裸露背板,增强散热能力

    应用案例和使用建议


    应用案例:
    - RF电源供应:PLLs, VCOs, Mixers, LNAs, PAs
    - 高速/高精度ADC/DAC
    - 低噪声仪器
    使用建议:
    - 在高频应用中,选择较小的电感值以提高效率并减少电磁干扰。
    - 根据具体应用需求,合理设置输出电压,并确保适当的电容配置以提高稳定性和瞬态响应速度。
    - 在高功率应用中,考虑使用外部散热装置以确保良好的热管理。

    兼容性和支持


    这些器件通过引脚兼容性提供多种选项,适用于不同的电流要求。Analog Devices提供了详细的技术支持文档和技术支持服务,可以通过技术支持邮箱BUCDocRequest@analog.com获取更多信息。

    常见问题与解决方案


    常见问题:
    1. 电源纹波较大:
    - 解决方案: 调整输出电容的容量或更换更高质量的电容。
    2. 温度过高:
    - 解决方案: 添加外部散热器,改善散热条件。
    3. 启动困难:
    - 解决方案: 检查输入电压是否稳定,确认启停引脚连接正确。

    总结和推荐


    综合评估:
    LT8622S/LT8624S系列稳压器以其超低噪声、高效率和多相操作的特点,在众多高电流、高噪声敏感的应用中表现出色。其创新的静音开关技术和超快瞬态响应使其在市场上具有显著的竞争优势。
    推荐使用:
    对于需要高效率、低噪声和多功能性的应用,强烈推荐使用LT8622S或LT8624S。这些稳压器不仅性能卓越,而且在各种应用场景中表现优异,可以满足大多数现代电子系统的需求。

LT8622SAV#PBF参数

参数
拓扑 -
同步整流器 -
输出数量 -
功能 -
最大输出电压 -
最小输入电压 -
最小输出电压 -
开关频率 -
输出类型 -
最大输入电压 -
包装方式 托盘

LT8622SAV#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT8622SAV#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LT8622SAV#PBF LT8622SAV#PBF数据手册

LT8622SAV#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
