LTC3130IUDC#PBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck-Boost Yes 1.2MHz Adjustable 1 25V 1V 25V 2.4V QFN-20 贴片安装
供应商型号: LTC3130IUDC#PBF
供应商: 国内现货
标准整包数: 1

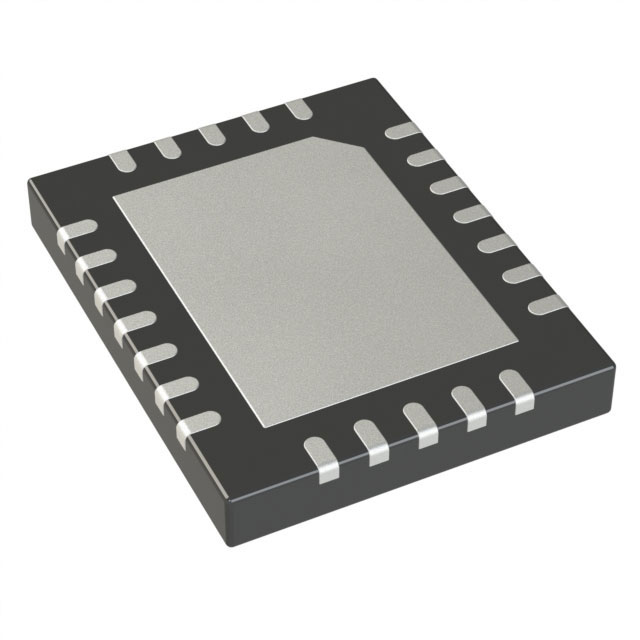

ANALOG DEVICES DC-DC稳压器 LTC3130IUDC#PBF

LTC3130IUDC#PBF概述

    # LTC3130/LTC3130-1 技术手册解析

    产品简介


    LTC3130 和 LTC3130-1 是一款高性能、低噪声的600mA升压-降压DC/DC转换器,具备广泛的输入电压范围(VIN)和输出电压范围(VOUT)。该产品专为轻负载高效运行设计,采用1.6µA超低静态电流的Burst Mode工作模式,能够实现从最低7.5µW的源开始启动。其主要功能包括最大功率点控制(MPPC),允许在非理想电源(如光伏面板)下进行最大功率提取。此外,LTC3130-1具有四种可选固定输出电压。
    应用领域
    - 高效率电池供电设备,如医疗仪器
    - 便携式军用无线电设备
    - 低功耗传感器系统
    - 光伏面板后置调节器/充电器

    技术参数


    | 参数 | 值 | 单位 |
    |
    | 输入电压范围 | 2.4至25V | V |
    | 输出电压范围 | 1至25V | V |
    | 开启电压 | 0.6至2.4V | V |
    | 工作频率 | 1.0至1.4MHz | MHz |
    | 最大电流限制 | 650至1200mA | mA |
    | 功率损失 | 50至250mW | mW |
    | 转换效率 | 最高可达95% | % |

    产品特点和优势


    1. 低功耗设计:1.6µA 的无负载输入电流显著降低了整体能耗。
    2. 宽电压范围:支持2.4V至25V的输入电压,适用于多种电源环境。
    3. 内置软启动:减少了外部组件需求并简化了设计过程。
    4. 最大功率点控制(MPPC):确保光伏板等能源获取最佳效能。
    5. 热增强封装:提供20引脚3×4毫米QFN和16引脚MSOP两种封装选择,适合紧凑型应用。

    应用案例和使用建议


    LTC3130/LTC3130-1 在太阳能充电器、便携式医疗器械及军事通信装置中有广泛应用。对于需要长时间稳定工作的场景,建议结合外部储能单元以维持连续供电;同时注意散热管理,尤其是在高负载条件下。

    兼容性和支持


    LTC3130/LTC3130-1 可与大多数标准微控制器接口良好,但具体应用时需检查相关接口电平匹配情况。Linear Technology 提供全面的技术文档和支持服务,包括在线论坛和技术咨询热线。

    常见问题与解决方案


    1. 问题: 启动困难
    解决方案: 确保 EXTCC 输入电压高于3.15V,并检查 RUN 引脚是否正确连接到高电平。
    2. 问题: 转换效率低下
    解决方案: 检查周围电路是否存在寄生电阻或电感值不匹配的情况。
    3. 问题: 过热保护触发
    解决方案: 改善 PCB 布局,增加铜箔面积以提高散热能力。

    总结和推荐


    总体而言,LTC3130/LTC3130-1 是一款极具性价比且功能强大的电源管理芯片,特别适合于便携式和低功耗电子产品。它以其出色的能效表现、灵活的配置选项以及优异的可靠性赢得了市场的认可。如果您正在寻找一款高效的升压-降压转换器来满足您的设计需求,那么这款产品将是您的理想选择。

LTC3130IUDC#PBF参数

参数
功能 Step-Up/Step-Down
拓扑 Buck-Boost
输出类型 Adjustable
开关频率 1.2MHz
最大输入电压 25V
输出数量 1
同步整流器 Yes
最大输出电压 25V
最小输出电压 1V
最小输入电压 2.4V
通用封装 QFN-20
安装方式 贴片安装
零件状态 在售
包装方式 管装

LTC3130IUDC#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC3130IUDC#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LTC3130IUDC#PBF LTC3130IUDC#PBF数据手册

LTC3130IUDC#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 112.536
10+ ¥ 75.815
91+ ¥ 55.591
182+ ¥ 50.9517
库存: 62
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 112.53
直接购买
加入购物车
