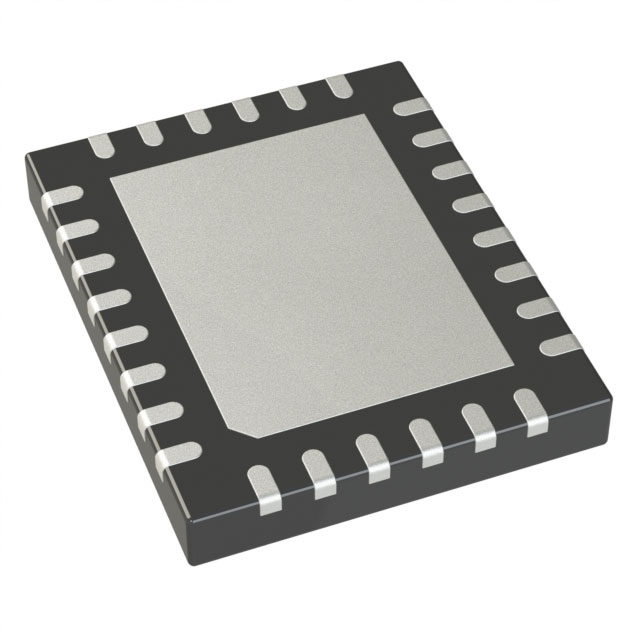

LTC3633AEUFD-2#TRPBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck Yes 500KHz~4MHz Adjustable 2 6V 600mV 20V 3.6V QFN 贴片安装,黏合安装 5mm(长度)*4mm(宽度)
供应商型号: LTC3633AEUFD-2#TRPBF
供应商: 期货订购
标准整包数: 2500

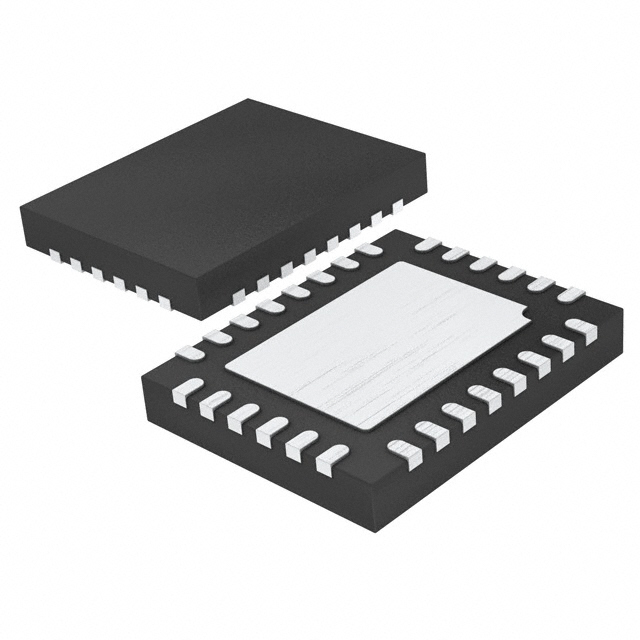

ANALOG DEVICES DC-DC稳压器 LTC3633AEUFD-2#TRPBF

LTC3633AEUFD-2#TRPBF概述

    LTC3633A-2/LTC3633A-3 高效双通道同步降压稳压器技术手册

    产品简介


    LTC3633A-2 和 LTC3633A-3 是由Linear Technology(现为ADI的一部分)开发的高效率、双通道单片同步降压稳压器。这些器件适用于3.6V至20V的输入电压范围,每个通道可提供高达3A的输出电流。其独特之处在于高效的同步开关架构,使得其在宽负载范围内均能保持高效运行。

    技术参数


    - 输入电压范围: 3.6V至20V
    - 每个通道输出电流: 3A
    - 最高效率: 95%
    - 低占空比操作: 最小占空比可达5%(在2.25MHz时)
    - 可选相位偏移: 0°/180°之间切换
    - 可调开关频率: 500kHz至4MHz
    - 外部频率同步: 支持
    - 恒定频率/受控导通时间架构: 适用于高频应用
    - 参考电压: 0.6V
    - 可选突发模式或强制连续模式
    - 跟踪启动及软启动功能
    - 短路保护
    - 过电压输入保护
    - 过温保护
    - 电源就绪状态输出
    - 封装形式: (4mm × 5mm) QFN-28 和 28引脚 TSSOP

    产品特点和优势


    1. 高效能:通过恒定频率/受控导通时间架构实现高达95%的效率。
    2. 灵活性:用户可以选择相位偏移,以减小输入输出电容需求。
    3. 适应性强:支持外部频率同步,适应多种应用需求。
    4. 可靠性:具备多种保护机制,包括过压、过流和过温保护。
    5. 简化设计:采用QFN和TSSOP两种紧凑型封装,易于安装且占用空间小。

    应用案例和使用建议


    1. 分布式电源系统:LTC3633A-2可用于多个并行的直流转换器,确保系统的稳定供电。
    2. 电池供电仪器:由于输入电压范围广,适用于锂离子电池供电的应用。
    3. 点负载电源供应:适用于从12V或5V电源提供稳定的输出电压。
    使用建议:
    - 根据负载要求选择合适的开关频率,以达到最佳的效率和响应速度。
    - 考虑到热管理,需要合理布局散热装置。

    兼容性和支持


    LTC3633A-2和LTC3633A-3具备良好的兼容性,能够与其他常见的电子元器件或设备配合使用。此外,ADI提供详尽的技术支持和售后服务,包括技术支持文档、在线论坛等。

    常见问题与解决方案


    - 问题1:LTC3633A-2在轻载下出现过热现象。
    - 解决方案:尝试使用强制连续模式而非默认的突发模式,这有助于提高轻载下的效率。

    - 问题2:电源就绪信号未正常工作。
    - 解决方案:检查VFB引脚的反馈电压是否在规定的范围内,确保连接正确且无断路。

    总结和推荐


    LTC3633A-2和LTC3633A-3是一款高度集成的高性能同步降压稳压器,非常适合于需要高效、稳定和紧凑电源解决方案的应用场合。其丰富的功能和高可靠性使其在市场上具有较强的竞争力。因此,强烈推荐使用该产品,特别是在分布式电源系统和电池供电设备中。如果您对具体应用有任何疑问,可以联系ADI获取更详细的支持。

LTC3633AEUFD-2#TRPBF参数

参数
同步整流器 Yes
最大输出电压 6V
输出数量 2
输出类型 Adjustable
最大输入电压 20V
功能 Step-Down
开关频率 500KHz~4MHz
最小输入电压 3.6V
最小输出电压 600mV
拓扑 Buck
长*宽*高 5mm(长度)*4mm(宽度)
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LTC3633AEUFD-2#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC3633AEUFD-2#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LTC3633AEUFD-2#TRPBF LTC3633AEUFD-2#TRPBF数据手册

LTC3633AEUFD-2#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
