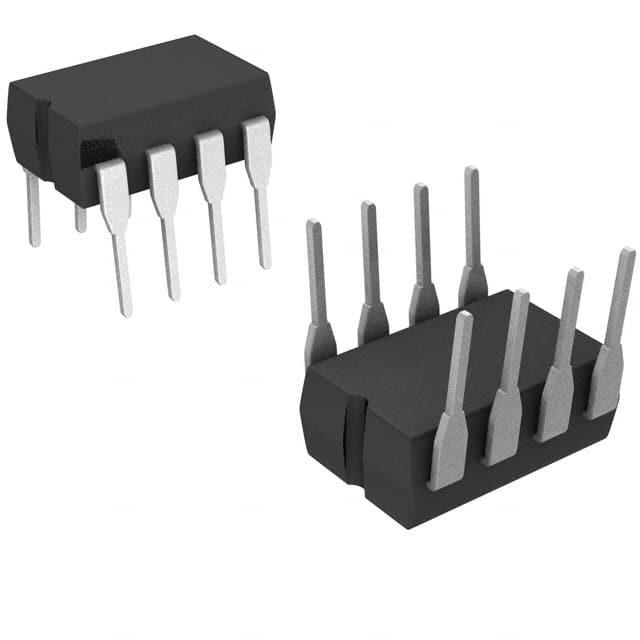

5962-9326701MPA

产品分类: 电源管理芯片(PMIC)
厂牌: ANALOG DEVICES
产品描述:
供应商型号:
供应商:
标准整包数: 0
ANALOG DEVICES 电源管理芯片(PMIC) 5962-9326701MPA

5962-9326701MPA概述


    产品简介


    微处理器监控电路
    本系列产品包括MAX705/883B、MAX706/883B、MAX707/883B、MAX708/883B和MAX813L/883B,它们是专为微处理器设计的监控电路。这些电路的主要功能是在系统出现故障时自动发出警告信号,同时具有看门狗定时器功能,以确保系统的稳定运行。产品适用于各种微处理器应用,如工业自动化、电信设备、医疗仪器及消费电子产品等领域。

    技术参数


    - 终端电压
    - VCC:-0.3V 至 +6.0V
    - 其他输入:-0.3V 至 (Vcc+0.3V)
    - 电流
    - VCC:最大 10mA
    - GND:最大 10mA
    - 输出(所有输出):最大 10mA
    - 温度范围
    - 铅温度:焊接,10秒:+300°C
    - 存储温度:-65°C 至 +160°C
    - 连续功耗:
    - 8引脚CERDIP(+70°C以上降额8.0mW/°C):640mW
    - 20引脚无引线芯片载体(+70°C以上降额9.1mW/°C):727mW
    - 热阻
    - 结到外壳热阻:
    - 8引脚CERDIP:55°C/W
    - 20引脚无引线芯片载体:20°C/W
    - 结到环境热阻:
    - 8引脚CERDIP:125°C/W
    - 20引脚无引线芯片载体:110°C/W
    - 推荐操作条件
    - 环境工作范围(TA):-55°C 至 +125°C
    - 供电电压范围(VCC):+1.2V 至 +5.5V

    产品特点和优势


    - 多功能集成:集成了看门狗定时器、复位和电源失效检测功能,适用于多种应用场景。
    - 高可靠性:通过MIL-STD-883标准的质量保证检验,确保长期稳定运行。
    - 宽工作温度范围:可在极端环境下工作,适用于工业自动化、电信设备等领域。
    - 低功耗设计:在不同供电电压下均能保持较低功耗,延长设备使用寿命。
    - 紧凑封装:提供多种封装选项,如8引脚CERDIP和20引脚无引线芯片载体,方便不同应用需求。

    应用案例和使用建议


    - 工业自动化:在机器人控制系统中,使用看门狗定时器防止系统死机。
    - 电信设备:在通信基站中,监控电路确保系统可靠运行。
    - 医疗仪器:在医疗设备中,复位功能确保设备启动时处于安全状态。
    使用建议:
    - 在选择供电电压时,根据具体应用需求选择合适的电压范围。
    - 考虑到环境温度的影响,选择适当的封装类型以确保散热效果。
    - 在接线时,注意各引脚的功能和连接方式,避免错误连接导致电路损坏。

    兼容性和支持


    - 兼容性:这些电路可与多种微处理器和外围设备兼容,如常见的8051系列微处理器。
    - 支持:制造商提供全面的技术支持和维护服务,包括样品提供、测试和技术咨询。

    常见问题与解决方案


    - 问题1:设备在高温环境下无法正常工作。
    - 解决方案:确认环境温度在推荐的工作范围内,检查是否有散热措施不足。
    - 问题2:设备无法正常复位。
    - 解决方案:检查复位信号线连接是否正确,尝试重新配置复位阈值。
    - 问题3:电源失效时无法检测到。
    - 解决方案:检查电源输入是否稳定,确保电源失效检测功能正常工作。

    总结和推荐


    总体评价:
    这款微处理器监控电路具备多功能集成、高可靠性、宽工作温度范围和低功耗设计的特点。其在多个应用场景中表现优异,特别是在需要稳定和可靠的系统中。
    推荐使用:
    鉴于其优秀的性能和广泛的应用领域,强烈推荐在各种工业控制和通信设备中使用此款微处理器监控电路。通过合理的设计和配置,可以显著提升系统的可靠性和稳定性。

5962-9326701MPA参数

参数
应用场景 -
最大工作供电电压 -
最小工作供电电压 -
工作电源电流 -
最大输出电压 -
最小输出电压 -
通用封装 CERDIP-8
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

5962-9326701MPA厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

5962-9326701MPA数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 电源管理芯片(PMIC) ANALOG DEVICES 5962-9326701MPA 5962-9326701MPA数据手册

5962-9326701MPA封装设计

查看详情并下载
Symbol
Footprint
3D Model
