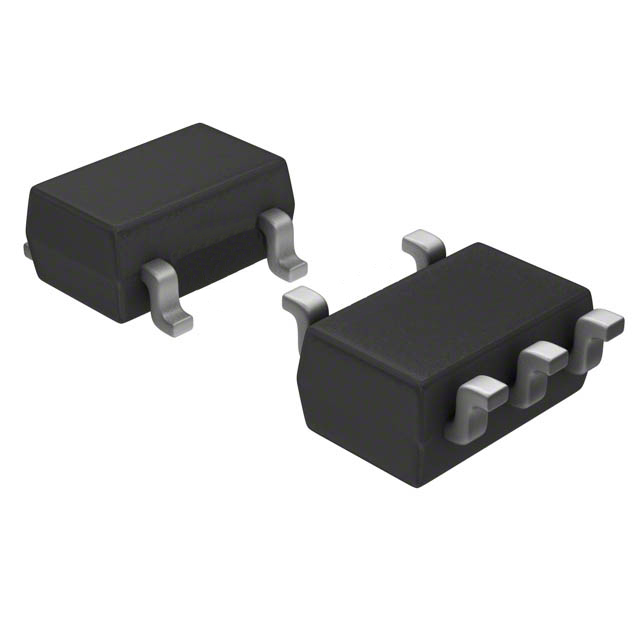

MAX40203AUK+T

产品分类: 电源管理芯片(PMIC)
厂牌: ANALOG DEVICES
产品描述: 1.2V 5.5V SOT-23-5 贴片安装,黏合安装
供应商型号: MAX40203AUK+T
供应商: 云汉优选
标准整包数: 1
ANALOG DEVICES 电源管理芯片(PMIC) MAX40203AUK+T

MAX40203AUK+T概述

    MAX40203 Ultra-Tiny nanoPower, 1A Ideal Diodes with Ultra-Low-Voltage Drop

    1. 产品简介


    MAX40203 是一款理想的二极管电流开关,其正向电压降比肖特基二极管小大约一个数量级。此产品适用于各种低电压便携式电子设备,例如笔记本电脑、平板电脑、手机以及其他需要高效能电源管理的设备。

    2. 技术参数


    - 工作电压范围:1.2V 到 5.5V
    - 最大持续电流(WLP):1.5A;(SOT):1A
    - 最大短路电流:2A
    - 正向电压降(VDD - VOUT):
    - WLP:1mA时为14mV;100mA时为16mV;500mA时为43mV;1A时为90mV
    - SOT23:1mA时为14mV;100mA时为28mV;500mA时为100mV;1A时为230mV
    - 反向泄漏电流(VDD - VOUT):-40°C < TA < +85°C 时典型值为 -150 nA
    - 封装:0.77mm x 0.77mm,4-bump WLP;5-pin SOT23
    - 热保护阈值:163°C;滞回温度:14°C

    3. 产品特点和优势


    - 更低的电压降:MAX40203 在不同负载电流下的正向电压降显著低于传统肖特基二极管,适合于电池供电设备,从而延长电池寿命。
    - 更小的外形尺寸:采用0.77mm x 0.77mm 的4-bump WLP和5-pin SOT23封装,非常适合紧凑型设计。
    - 宽广的工作温度范围:可承受从-40°C到+125°C的环境温度。
    - 自动热保护:内置热关断功能,确保过温条件下安全运行。

    4. 应用案例和使用建议


    - 笔记本电脑和平板电脑:用于电源管理和电池切换。
    - 电池备份系统:提供可靠的电源切换和保护。
    - 电子玩具:减少功耗并提高效率。
    - 建议:在高电流应用中,考虑源阻抗以避免电压下降。可以通过添加更大容量的电容来改善负载步进响应。

    5. 兼容性和支持


    - 兼容性:与其他电子设备及标准电压轨兼容,可以轻松集成到现有的电路设计中。
    - 厂商支持:MAXIM Incorporated 提供详尽的技术文档、软件工具和客户支持服务。

    6. 常见问题与解决方案


    - 问题1:输出电压不稳定。解决方法:检查负载电容值,确保符合产品手册中的建议值。
    - 问题2:产品过热。解决方法:使用热增强型电路板布局,以提高散热效果。
    - 问题3:启动时间过长。解决方法:降低输入源的阻抗,缩短启动时间。

    7. 总结和推荐


    MAX40203 是一款高效能的理想二极管,具备低电压降、紧凑的封装、宽工作温度范围以及自动热保护功能,非常适合便携式设备的电源管理需求。尽管其价格较高,但其卓越的性能和可靠性使其成为许多高端应用中的理想选择。因此,强烈推荐使用这款产品。

MAX40203AUK+T参数

参数
应用场景 -
最大工作供电电压 5.5V
最小工作供电电压 1.2V
工作电源电流 -
最大输出电压 -
最小输出电压 -
通用封装 SOT-23-5
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
