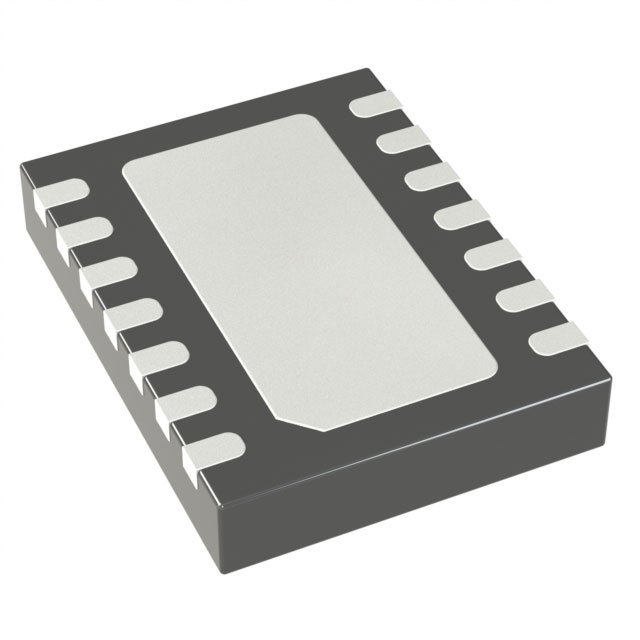

LTC4355IDE#TRPBF

产品分类: 电源管理芯片(PMIC)
厂牌: ANALOG DEVICES
产品描述: 2mA 48V,-48V 48V,-48V -48V Dist 电源系统,AdvancedTCA® 系统 DFN 贴片安装,黏合安装 4mm(长度)*3mm(宽度)
供应商型号: LTC4355IDE#TRPBF
供应商: 国内现货
标准整包数: 2500
ANALOG DEVICES 电源管理芯片(PMIC) LTC4355IDE#TRPBF

LTC4355IDE#TRPBF概述


    产品简介


    LTC4355 是一款高性能的正电压理想二极管控制器,它通过驱动两个外部N沟道MOSFET来实现正电压的理想二极管-OR控制。相较于传统的肖特基二极管,LTC4355 使用N沟道MOSFET来降低功耗、减少热耗散和节省电路板空间。这款器件适用于高可用性系统、高级电信基础设施、48V分布式电源系统等多种场合,尤其适合用于需要冗余供电和提高系统可靠性的应用场景。

    技术参数


    - 输入电压范围:IN1, IN2: –1V 至 100V; OUT: –0.3V 至 100V
    - 绝对最大额定值:电源电压(IN1, IN2):–1V 至 100V;输出电压(OUT):–0.3V 至 100V;输入电压(MON1, MON2, SET):–0.3V 至 7V;输出电压(GATE1, GATE2):VIN1 – 0.2V 至 VIN1 + 13V;故障输出电压(PWRFLT1, PWRFLT2, VDSFLT, FUSEFLT1, FUSEFLT2):–0.3V 至 8V
    - 工作温度范围:
    - LTC4355C: 0°C 至 70°C
    - LTC4355I: –40°C 至 85°C
    - LTC4355H: –40°C 至 125°C
    - 封装:14引脚塑料DFN封装(4mm x 3mm)、16引脚MSOP封装、16引脚SO封装
    - 电源电流:2mA 至 3mA
    - 门级驱动电流:10μA 至 18μA
    - 关断时间:0.3μs 至 0.4μs

    产品特点和优势


    - 低功耗和小面积:利用N沟道MOSFET代替肖特基二极管,显著减少了功耗和热耗散,同时节省了PCB空间。
    - 快速故障响应:能够在500ns内关闭MOSFET以限制峰值故障电流。
    - 宽电压范围:工作电压范围宽达9V至80V,适用于多种应用环境。
    - 无反向直流电流:在反向模式下,确保不会产生任何反向直流电流。
    - 监控功能:内置监控功能,可以监测VIN、保险丝状态和MOSFET的状态。

    应用案例和使用建议


    - 应用案例:LTC4355 可用于电信基础设施中的+48V和–48V分布式电源系统,保证系统的稳定性和可靠性。通过配置LTC4355的DVSD(FLT)阈值,可以有效检测过流和短路故障,及时切断故障通道。
    - 使用建议:在设计电路时,确保MOSFET的漏源电压(BVDSS)足够高以防止过压损坏。在处理故障条件时,可以通过监控PWRFLT1和PWRFLT2的输出来判断故障通道,并采取相应措施避免进一步损害。

    兼容性和支持


    - 兼容性:LTC4355 可与多种N沟道MOSFET配合使用,如PNX1351C和FDB3632。此外,其封装形式多样,便于不同的安装需求。
    - 支持和维护:Linear Technology提供详细的技术文档和支持,帮助用户进行设计和调试。

    常见问题与解决方案


    - 问题1:如何判断MOSFET是否失效?
    - 解决方案:通过PWRFLT1和PWRFLT2的输出状态可以判断MOSFET是否失效,若这些输出拉低则表明存在故障。

    - 问题2:如何设置故障阈值?
    - 解决方案:通过将SET引脚连接到GND、100kΩ电阻到GND或者浮空,可以分别设置故障阈值为250mV、500mV或1.5V。

    总结和推荐


    LTC4355是一款具有广泛应用前景的正电压理想二极管控制器,具备低功耗、高可靠性和宽电压范围等优点。该产品特别适用于需要冗余供电和高可靠性要求的应用场景。对于那些需要高效能电源管理的设计者来说,LTC4355无疑是一个值得推荐的选择。

LTC4355IDE#TRPBF参数

参数
最大工作供电电压 48V,-48V
最小工作供电电压 48V,-48V
工作电源电流 2mA
最大输出电压 -
最小输出电压 -
应用场景 -48V Dist 电源系统,AdvancedTCA® 系统
长*宽*高 4mm(长度)*3mm(宽度)
通用封装 DFN
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
