首页  >  产品百科  >  LTC2937IUHE#PBF

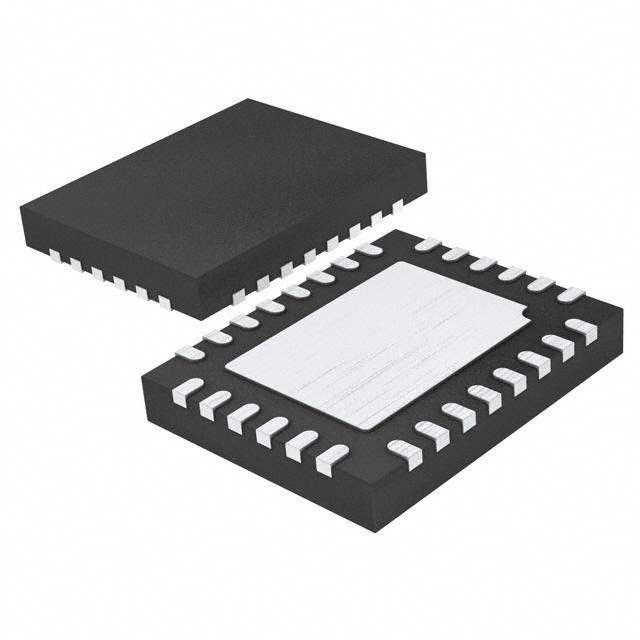

LTC2937IUHE#PBF

产品分类: 电源管理芯片(PMIC)
厂牌: ANALOG DEVICES
产品描述: 1mA 2.9V 5.5V 电源监控器,序列发生器 QFN 贴片安装 6mm(长度)*5mm(宽度)
供应商型号: LTC2937IUHE#PBF
供应商: 国内现货
标准整包数: 1
ANALOG DEVICES 电源管理芯片(PMIC) LTC2937IUHE#PBF

LTC2937IUHE#PBF概述


    产品简介


    LTC2937 是一款高度集成的六通道电源序列控制器及电压监控器,具有EEPROM存储功能。这款芯片适用于需要精确控制和监测电源顺序的应用场景,如服务器、存储系统和电信设备。LTC2937的主要功能包括可编程的供电顺序控制、输出电压的监视、故障检测与记录,以及通过I²C/SMBus接口进行配置和调试。它的设计目标是确保复杂的多电源系统的稳定性和可靠性。

    技术参数


    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | VPWR供电范围 | 4.5 | 12 | 16.5 | V |
    | VDD输出电压 | 3.234 | 3.3 | 3.366 | V |
    | 输入泄漏电流(Vn) | ±15 nA |
    | 输出低电平电压(ENx) | 0.2 | 0.4 V |
    | 比较器传播延迟(Vn) | 10 | 25 | 35 | µs |
    | EEPROM数据保持时间 | 20 年 |
    | EEPROM擦写周期次数 | 10,000 次 |

    产品特点和优势


    LTC2937的主要特点包括:
    - 六通道供电顺序控制:支持独立的供电启停时间和顺序。
    - 高精度电压监控:具备±0.75%的电压阈值准确性。
    - 故障日志记录:通过EEPROM记录故障原因,便于后续分析。
    - 灵活的通信接口:支持I²C/SMBus协议,便于与主处理器交互。
    - 宽工作温度范围:支持从-40°C到125°C的操作环境。
    - 单线同步扩展:通过简单的单线连接,最多可扩展至300个电源模块。
    这些特点使其在高可靠性和复杂性的应用场景中脱颖而出,特别是在数据中心、网络设备和工业控制系统中表现出色。

    应用案例和使用建议


    应用案例
    - 服务器电源管理:LTC2937可以按特定顺序启动多个服务器电源,防止瞬时过载。
    - 存储系统保护:在存储设备上实现电压的上下限监控,防止数据丢失。
    - 电信设备部署:确保通信设备的每个子系统按顺序启动,减少干扰。
    使用建议
    1. 在设计电路时,需合理选择外接电阻以满足不同的电压阈值需求。
    2. 考虑到系统功耗,建议通过EEPROM配置合理的延迟时间和电流源。
    3. 针对高负载场景,建议结合外部保护电路,以增强系统的抗干扰能力。

    兼容性和支持


    LTC2937完全兼容标准的I²C/SMBus协议,并可通过专用软件工具LTpowerPlay进行可视化管理。此外,该产品提供详细的文档支持,包括数据手册、应用指南和设计实例。Analog Devices还提供了专业的技术支持团队,帮助客户解决实际问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 供电延迟异常 | 检查SPCLK设置是否正确 |
    | EEPROM写入失败 | 确认电源电压是否符合要求 |
    | 故障报警未清除 | 执行CLEAR命令 |
    | 监控精度不足 | 更新电压阈值设置 |

    总结和推荐


    综上所述,LTC2937是一款功能强大且实用性强的电源管理芯片,特别适合需要复杂电源管理和故障诊断的场合。它不仅具有高精度的电压监控能力和多种保护机制,还能通过软件轻松实现灵活配置。因此,我们强烈推荐此产品用于高性能电子系统的开发和部署。
    推荐指数:★★★★★

LTC2937IUHE#PBF参数

参数
工作电源电流 1mA
最大输出电压 -
最小输出电压 -
应用场景 电源监控器,序列发生器
最大工作供电电压 5.5V
最小工作供电电压 2.9V
长*宽*高 6mm(长度)*5mm(宽度)
通用封装 QFN
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

LTC2937IUHE#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC2937IUHE#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 电源管理芯片(PMIC) ANALOG DEVICES LTC2937IUHE#PBF LTC2937IUHE#PBF数据手册

LTC2937IUHE#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
