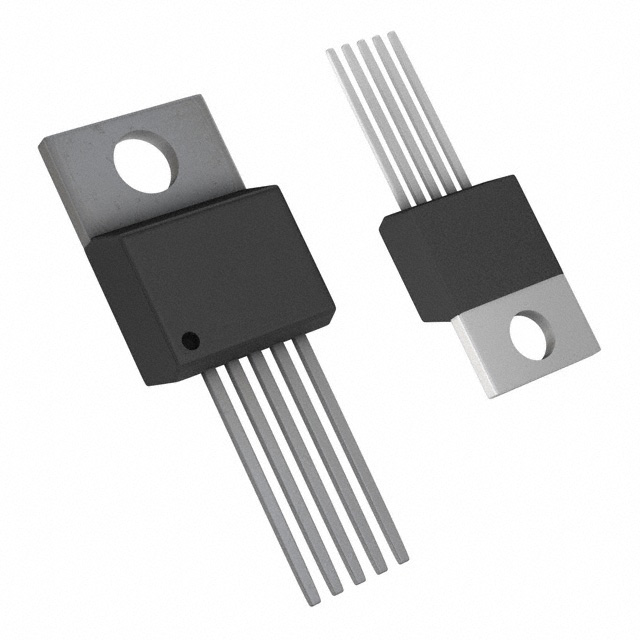

LT1076CT#06PBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Boost,Buck,Flyback No 100KHz Adjustable 1 35V 2.5V 45V 8V TO-220 通孔安装 4.57mm(高度)
供应商型号: 4024474
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES DC-DC稳压器 LT1076CT#06PBF

LT1076CT#06PBF概述


    产品简介


    LT1074 和 LT1076 是由 Linear Technology Corporation(现为 Analog Devices)生产的一款高性能单片开关调节器。它们集成了功率开关、振荡器、控制电路和所有电流限制组件。其中,LT1074 支持高达 5A 的输出电流,而 LT1076 则为 2A。这些调节器主要用于降压转换器、正向到负向转换器、负向升压转换器等多种应用场合。此外,其内部包含模拟乘法器,在反馈回路中实现快速响应,提升动态行为表现。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压范围(Buck模式) | 8V 60V
    | 开关电压(相对于输入电压) | 64V |
    | 开关电压(相对于接地引脚) | 35V 45V
    | 反馈引脚电压 | -2V 10V
    | 关断引脚电压(不超过VIN) 40V
    | 最高工作环境温度(工业级) | -40°C 85°C
    | 最低启动电压 | 7.3V 8V
    | 关断模式下的输入电流 | 140µA 300µA
    | 工作频率 | 85kHz | 100kHz | 120kHz

    产品特点和优势


    - 强大的电流处理能力:LT1074 能够处理高达 5A 的输出电流,而 LT1076 则为 2A,适用于多种高功率应用。
    - 宽输入电压范围:LT1074 支持 8V 至 60V 的输入电压范围,而 LT1076 支持高达 40V。
    - 快速响应:采用真模拟乘法器,使得反馈回路具有快速响应能力,显著提升了动态行为。
    - 低功耗:静态电流仅需 8.5mA,降低了整体能耗。
    - 电流限制:内置脉冲对脉冲电流限制,使得器件几乎可以承受短路情况。
    - 多样化的封装选项:提供 5 引脚塑料 DD 和 7 引脚塑料 TO-220 等多种封装选项。

    应用案例和使用建议


    LT1074 和 LT1076 广泛应用于各种电源转换场景,例如:
    - 降压转换器:将高压电源转换为低压直流电,常用于通信设备和工业控制系统。
    - 正向到负向转换器:将正向电源转换为负向电源,适用于信号调理和电荷泵应用。
    - 负向升压转换器:提高负向电源电压,适用于高压应用。
    为了确保最佳性能,应注意以下几点:
    - 输入端旁路电容:使用低等效串联电阻(ESR)和低电感电容进行旁路,避免瞬态电压导致操作不稳定。
    - 正确连接接地引脚:接地引脚必须直接连接到负载点,以确保良好的负载调节。

    兼容性和支持


    这两种调节器与其他电子元器件和设备具有很好的兼容性。Analog Devices 提供全面的技术支持和维护服务,包括设计指南和详细的应用笔记。例如,参见应用注释 AN44 获取详细的设计细节。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 功率开关过热 | 确保使用适当的散热器或降低功耗 |
    | 输出电压不稳 | 检查反馈环路和输入电容 |
    | 输入电流过高 | 减少负载或检查电流限制设置 |

    总结和推荐


    总体来看,LT1074 和 LT1076 作为高效率、高性能的开关调节器,非常适合于需要高输出电流、宽输入电压范围和良好动态响应的应用场合。鉴于其出色的特性和广泛的适用范围,我们强烈推荐在高要求的电源设计中使用这两款产品。

LT1076CT#06PBF参数

参数
开关频率 100KHz
最大输出电压 35V
最小输入电压 8V
拓扑 Boost,Buck,Flyback
最大输入电压 45V
输出数量 1
输出类型 Adjustable
同步整流器 No
最小输出电压 2.5V
功能 Step-Down,Step-Up,Step-Up/Step-Down
长*宽*高 4.57mm(高度)
通用封装 TO-220
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装
