LT3690IUFE#PBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck No 138KHz~1.5MHz Adjustable 1 20V 800mV 36V 3.9V QFN 贴片安装 6mm(长度)*4mm(宽度)
供应商型号: 4033399
供应商: 海外现货
标准整包数: 1

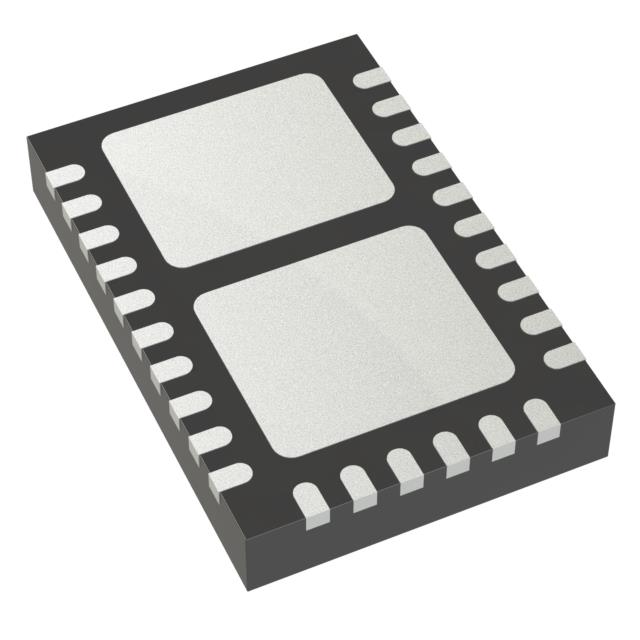

ANALOG DEVICES DC-DC稳压器 LT3690IUFE#PBF

LT3690IUFE#PBF概述


    产品简介


    LT3690 是一款高度集成的同步降压开关稳压器,能够接受高达36V的输入电压。该器件包含一个内部高效90mΩ开关、升压二极管以及必要的振荡器、控制和逻辑电路。它采用电流模式拓扑结构,以实现快速瞬态响应和良好的环路稳定性。内置的30mΩ同步功率开关不仅提高了效率,还消除了对外部肖特基续流二极管的需求。LT3690适用于宽输入范围(3.9V至36V),具备过压保护、4A最大输出电流和低纹波(<15mVP-P)突发模式操作等功能,非常适合应用于汽车系统、工业电源及分布式电源调节等领域。

    技术参数


    - 输入电压范围:3.9V 至 36V
    - 输出电压范围:0.8V 至 20V
    - 最大输出电流:4A
    - 工作频率:可编程和可同步的振荡器,范围为170kHz至1.5MHz
    - 效率:高达90%
    - 纹波电压:小于15mV(典型应用)
    - 启动电流:70µA(12VIN至3.3VOUT)
    - 工作温度范围:LT3690E(-40°C至125°C),LT3690I(-40°C至125°C),LT3690H(-40°C至150°C),LT3690MP(-55°C至150°C)

    产品特点和优势


    LT3690 的关键优势在于其高效率、高输出电流能力和宽输入电压范围。内置的30mΩ同步开关不仅提高了整体效率,还简化了设计。此外,其低启动电流(70µA)使其适合电池供电应用。内置的过压保护和热关断机制进一步增强了可靠性。该器件的小型化封装(4mm×6mm QFN)使其在紧凑型应用中表现出色。

    应用案例和使用建议


    应用案例
    - 汽车系统:例如车灯控制系统,可以利用LT3690的宽输入电压范围和高效率特性。
    - 工业电源:如机器控制系统的电源转换,需要稳定且高效的电压转换,LT3690能满足这些需求。
    - 分布式电源调节:在数据中心或服务器机房中,可以使用LT3690来实现多个负载点的电压转换。
    使用建议
    - 为了提高系统的可靠性和寿命,确保LT3690工作在推荐的工作温度范围内。
    - 在选择外部元件时,应考虑其对系统整体效率的影响,尤其是电感和电容的选择。
    - 为了更好地利用LT3690的灵活性,建议通过设置电阻分压器和电容网络来进行软启动和跟踪操作。

    兼容性和支持

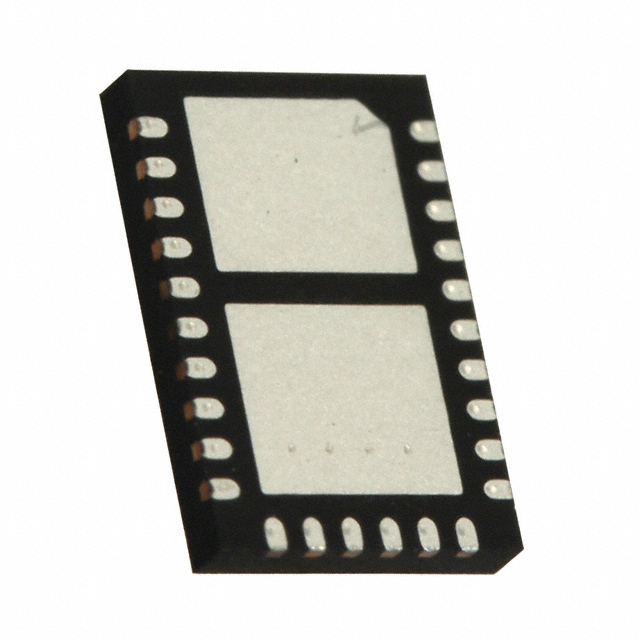

    LT3690 采用QFN封装,带有焊接到PCB的暴露焊盘,有助于降低热阻。该器件与大多数标准电子元件兼容,可通过调整外部元件(如电感、电容)实现不同的输出电压。厂商提供详尽的技术文档和支持服务,以帮助用户更好地理解和使用该器件。

    常见问题与解决方案


    1. 问题:如何调整LT3690的输出电压?
    - 解决方案: 通过调整反馈电阻分压器的比例即可调整输出电压。具体比例可以根据所需的输出电压值计算。
    2. 问题:LT3690的最大工作温度范围是多少?
    - 解决方案: LT3690系列有不同的温度范围,根据型号不同,最高可达-55°C至150°C。请参考具体型号的温度范围。
    3. 问题:如何将LT3690与外部信号同步?
    - 解决方案: 将外部信号连接到SYNC引脚即可实现同步。注意信号应在20%至80%的占空比范围内。

    总结和推荐


    综上所述,LT3690是一款集成了众多高级功能的高性能同步降压开关稳压器。它具有高效率、宽输入电压范围和多种保护功能,适合于多种应用场景。对于需要高可靠性、高效能的电源管理场合,强烈推荐使用LT3690。

LT3690IUFE#PBF参数

参数
最小输入电压 3.9V
最大输出电压 20V
拓扑 Buck
同步整流器 No
输出类型 Adjustable
开关频率 138KHz~1.5MHz
输出数量 1
最小输出电压 800mV
最大输入电压 36V
功能 Step-Down
长*宽*高 6mm(长度)*4mm(宽度)
通用封装 QFN
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 管装

LT3690IUFE#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT3690IUFE#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LT3690IUFE#PBF LT3690IUFE#PBF数据手册

LT3690IUFE#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 136.052
10+ ¥ 95.5022
61+ ¥ 82.9727
122+ ¥ 75.2779
305+ ¥ 73.544
549+ ¥ 72.6708
库存: 88
起订量: 13 增量: 1
交货地:
最小起订量为:10
合计: ¥ 955.02
