LTC3411AIDD#TRPBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: 正,降压 Yes 2.5MHz Adjustable式 1 5V 800mV 5.5V 2.5V DFN-10 贴片安装 3mm(长度)*3mm(宽度)
供应商型号: Y-LTC3411AIDD#TRPBF
供应商: 期货订购
标准整包数: 2500

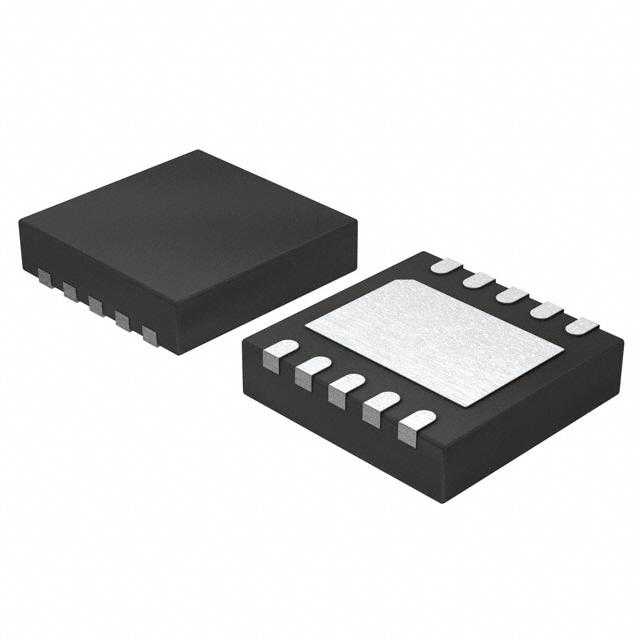

ANALOG DEVICES DC-DC稳压器 LTC3411AIDD#TRPBF

LTC3411AIDD#TRPBF概述

    LTC3411A: 高性能同步降压DC/DC转换器

    产品简介


    LTC3411A是一款常频恒定电流模式的同步降压DC/DC转换器。它适用于中等功率应用,输入电压范围为2.5V至5.5V。LTC3411A允许最高可达4MHz的可配置工作频率,使得用户可以使用高度仅1毫米或更低的小型低成本电容器和电感器。输出电压可以在0.8V至5.5V范围内调整。内置同步开关管确保高效率,最高可达96%。

    技术参数


    - 输入电压范围:2.5V至5.5V
    - 输出电压范围:0.8V至5.5V
    - 最大工作频率:4MHz
    - 内部开关电阻(RDS(ON)):上管0.15Ω,下管0.13Ω
    - 峰值开关电流限制:2.6A
    - 输入电源电流:
    - 工作模式:450µA
    - 睡眠模式:60µA
    - 关闭模式:<1µA
    - 低功耗模式:IQ = 40µA
    - 工作温度范围:-40°C至125°C
    - 封装尺寸:10引脚(3mm × 3mm)DFN或MSOP

    产品特点和优势


    - 高效能:最高达96%的转换效率,显著提高能源利用率。
    - 高集成度:内置同步开关,简化设计。
    - 灵活配置:可通过外部电阻调节工作频率,适应多种应用场景。
    - 卓越瞬态响应:通过电流模式控制,实现快速负载响应。
    - 可靠性高:短路保护功能,确保系统稳定运行。
    - 小尺寸:采用紧凑的DFN或MSOP封装,适合空间受限的应用场合。

    应用案例和使用建议


    LTC3411A广泛应用于笔记本电脑、数码相机、手机、手持设备以及板载电源模块等领域。具体应用包括:
    - 笔记本电脑:用于CPU和GPU供电。
    - 数码相机:提供稳定的电源供应以保证图像质量。
    - 手机:用于电源管理,延长电池寿命。
    - 手持设备:适用于小型电子设备的电源管理。
    使用建议:
    - 在选择外部电感和电容时,应考虑其阻抗和ESR值,以保证最佳性能。
    - 避免过度超频,以防影响器件的长期可靠性。
    - 在启动时,应注意预偏置输出电压的处理,确保平稳过渡到正常工作状态。

    兼容性和支持


    LTC3411A支持与外部时钟同步,方便进行时序控制。该产品可在多种应用环境中使用,并得到厂商的技术支持。此外,它与市面上常见的电子元器件具有良好的兼容性,适合多种电路设计需求。

    常见问题与解决方案


    1. 问题:在某些情况下,输出电压不稳定。
    - 解决方案:检查外部电阻网络是否正确连接,确保反馈电压在正常范围内。

    2. 问题:系统启动时间较长。
    - 解决方案:适当调整软启动时间(软启动电容),加快启动速度。
    3. 问题:过热导致性能下降。
    - 解决方案:改善散热设计,增加散热片或采用更好的散热材料。

    总结和推荐


    LTC3411A是一款高性能、多功能的同步降压DC/DC转换器,适合中等功率应用需求。它在转换效率、瞬态响应、热管理和可靠性方面表现出色,具备出色的市场竞争力。推荐在需要高效能、高集成度和紧凑封装的应用中选用此产品。

LTC3411AIDD#TRPBF参数

参数
最小输出电压 800mV
功能 Buck
最小输入电压 2.5V
拓扑 正,降压
最大输入电压 5.5V
输出数量 1
输出类型 Adjustable式
最大输出电压 5V
开关频率 2.5MHz
同步整流器 Yes
长*宽*高 3mm(长度)*3mm(宽度)
通用封装 DFN-10
安装方式 贴片安装
应用等级 汽车级
零件状态 在售

LTC3411AIDD#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC3411AIDD#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LTC3411AIDD#TRPBF LTC3411AIDD#TRPBF数据手册

LTC3411AIDD#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
