LT1270CT#PBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Boost,Buck,Flyback No 60KHz Adjustable 1 60V(Switch) 1.244V 30V 3.5V TO-220-5 通孔安装 4.57mm(高度)
供应商型号: LT1270CT#PBF
供应商: 云汉优选
标准整包数: 1

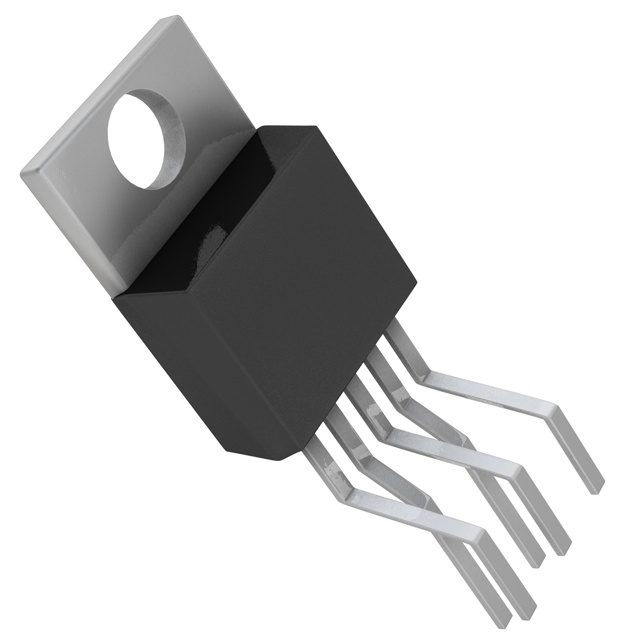

ANALOG DEVICES DC-DC稳压器 LT1270CT#PBF

LT1270CT#PBF概述

    LT1270A/LT1270 高效率开关稳压器

    产品简介


    LT1270A 和 LT1270 是由 Linear Technology Corporation 设计的高功率开关稳压器,适用于各种高电流应用。它们具备宽输入电压范围、低静态电流和内置高电流开关等特点。这些特性使得 LT1270A/LT1270 在各类直流电源转换应用中表现出色,如高效率降压转换器、PC电源供应、电池升压以及负转正转换器等。

    技术参数


    - 输入电压范围:3.5V 至 30V
    - 静态电流:7mA
    - 内部开关电流:8A(LT1270A为10A)
    - 输出电流:最大7A(效率优化时)
    - 开关频率:60kHz
    - 参考电压:1.244V(典型值)
    - 工作温度范围:0°C 至 125°C
    - 封装形式:标准5针TO-220封装

    产品特点和优势


    1. 高效率:通过电流模式开关技术和自适应抗饱和开关驱动,LT1270A/LT1270能够实现高达88%的转换效率,非常适合需要高效能的应用场景。
    2. 宽输入电压范围:从3.5V到30V的宽输入电压范围使其适用于多种电源环境。
    3. 低静态电流:静态电流仅为7mA,有助于延长电池供电系统的续航时间。
    4. 内置保护电路:具有过载自我保护功能,确保安全运行。
    5. 外部同步功能:可以通过外部信号进行同步,提高系统灵活性。

    应用案例和使用建议


    1. 高效率降压转换器:LT1270A/LT1270可以用于设计高效率的降压转换器,适用于需要稳定输出电压的应用场合。为了达到最佳效率,建议选择铁氧体或钼合金电感。
    2. PC电源供应:LT1270A/LT1270可以用于多输出PC电源的设计,提供稳定的多路输出电压。
    3. 电池升压:通过调整外部组件,可以将低电压电池升压到所需的电压水平。
    4. 负转正转换器:对于需要从负电压转为正电压的应用,LT1270A/LT1270提供了高效的解决方案。
    使用建议:在实际应用中,合理选择外部元件(如电感、电容)对于确保转换器的稳定性和效率至关重要。建议参考官方设计手册(AN-19)来获取详细的计算公式和设计方案。

    兼容性和支持


    - 兼容性:LT1270A/LT1270可与其他标准电子元件和设备配合使用。
    - 技术支持:Linear Technology Corporation 提供了全面的技术支持和设计文档,如设计手册(AN-19)和开关稳压CAD程序SwitcherCad。如有需要,用户还可以联系当地销售办事处获取更多支持。

    常见问题与解决方案


    - 问题1:如何降低静态电流?
    - 解决方案:可以使用外部同步功能,当系统处于待机状态时,将静态电流降至100µA。

    - 问题2:如何提升转换效率?
    - 解决方案:选择合适的电感材料(如铁氧体或钼合金),并根据负载条件调整外部组件参数。

    总结和推荐


    LT1270A/LT1270是一款出色的高功率开关稳压器,凭借其高效率、宽输入电压范围和低静态电流等特点,在多种应用中表现出色。推荐在高效率、大电流需求的应用中选用LT1270A/LT1270。详细的设计手册和技术支持使得设计和集成变得更为简便,是工程师值得信赖的选择。

LT1270CT#PBF参数

参数
最大输入电压 30V
同步整流器 No
最大输出电压 60V(Switch)
开关频率 60KHz
最小输入电压 3.5V
输出数量 1
功能 Step-Down,Step-Up,Step-Up/Step-Down
最小输出电压 1.244V
输出类型 Adjustable
拓扑 Boost,Buck,Flyback
长*宽*高 4.57mm(高度)
通用封装 TO-220-5
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

LT1270CT#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT1270CT#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LT1270CT#PBF LT1270CT#PBF数据手册

LT1270CT#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 95.45
50+ ¥ 90.496
100+ ¥ 86.449
1000+ ¥ 80.9136
库存: 19
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 954.5
