LT3582EUD-12#PBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Boost,Buck-Boost No Fixed 2 12V,-12V ±12V 5.5V 2.55V QFN 贴片安装 3mm(长度)*3mm(宽度)
供应商型号: 4029135
供应商: 海外现货
标准整包数: 1

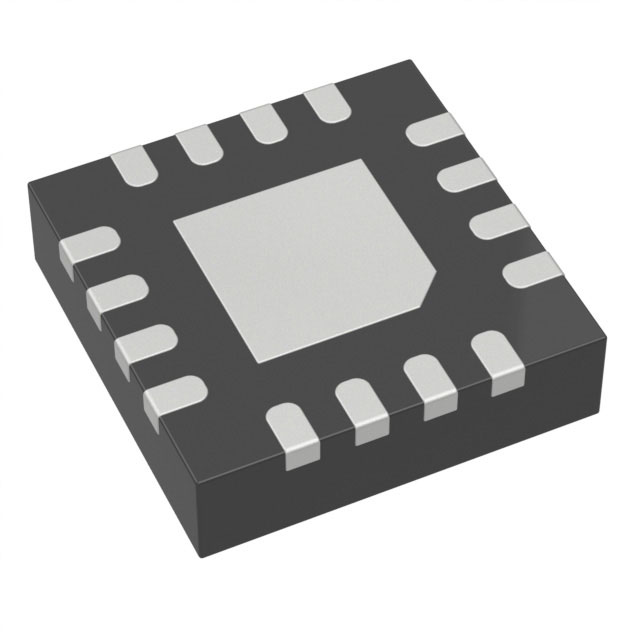

ANALOG DEVICES DC-DC稳压器 LT3582EUD-12#PBF

LT3582EUD-12#PBF概述


    产品简介


    LT3582/LT3582-5/LT3582-12:高性能双通道DC/DC转换器
    LT3582/LT3582-5/LT3582-12 是一款具有正负输出电压的双通道DC/DC转换器,集成反馈电阻。这些器件采用单电感拓扑结构,可提供高效率的升压和反相DC/DC转换,且可选通过I2C接口进行编程和一次性编程(OTP)。该系列包括一个升压转换器和一个反相转换器,适用于广泛的工业和消费电子应用,如AMOLED电源和CCD电源。

    技术参数


    技术规格
    - 输出电压范围:3.2V至12.775V(正极);-1.2V至-13.95V(负极)
    - 精度:±0.5%
    - 输入电压范围:2.55V至5.5V
    - 开关频率:高达100kHz
    - 最大开关时间:10μs(升压);125ns(反相)
    性能参数
    - 升压电流限制:350mA
    - 反相电流限制:600mA
    - 静态电流:325μA(工作模式);0.01μA(关闭模式)
    - 封装:16引脚3mm x 3mm QFN
    电气特性
    - 输入电压范围:2.55V至5.5V
    - 输出电压步长:25mV(正极);-50mV(负极)
    - 开关电阻:500mΩ(升压);560mΩ(反相)
    - 静态电流:325μA(工作模式);0.01μA(关闭模式)

    产品特点和优势


    独特功能
    - 通过I2C接口实现数字重编程,允许灵活调整输出电压、上电顺序、输出电压上升率等功能。
    - 内置OTP内存,可在最终产品中进行配置更改或在制造过程中进行设置并永久存储。
    - 高效控制方案确保低输出电压纹波,同时维持宽负载电流范围内的高转换效率。
    市场竞争力
    - 具备较高的输出电流限制和宽输入电压范围,使其适合多种应用场合。
    - 小巧封装和低静态电流使其在便携式和电池供电设备中具有显著优势。

    应用案例和使用建议


    典型应用场景
    - 使用LT3582系列可以轻松构建升压和反相DC/DC转换电路,以适应不同的负载需求。
    - 例如,在AMOLED显示屏和CCD传感器中,该器件可为它们提供稳定的电源,确保设备正常运行。
    使用建议
    - 确保良好的PCB布局,特别是在连接内部开关节点时,保持引脚走线尽可能短,以减少EMI干扰。
    - 在启动时,需注意软启动时间的设置,确保输出电压平稳上升,避免过冲现象。

    兼容性和支持


    兼容性
    - 该器件可通过I2C接口与各种低电压数字IC通信,便于集成到现有系统中。
    - 提供预配置选项(如LT3582-5/-12),方便用户快速搭建特定应用的电源系统。
    厂商支持
    - 线性科技公司(Linear Technology)提供了详尽的技术文档和支持服务,包括应用笔记、软件工具和故障排除指南。

    常见问题与解决方案


    常见问题
    1. 如何正确配置输出电压?
    - 解决方案:通过I2C接口或OTP编程,根据需要设置输出电压值。
    2. 如何处理启动时的电压纹波问题?
    - 解决方案:适当调节软启动时间,通过调整RAMPN和RAMPP引脚上的电容值来控制上升速率。

    总结和推荐


    综合评估
    - LT3582/LT3582-5/LT3582-12 提供了高度灵活性和高效率的双通道DC/DC转换解决方案。
    - 该器件具备出色的性能指标和强大的兼容性,是工业和消费电子产品设计的理想选择。
    推荐结论
    - 强烈推荐在需要高效、稳定电源转换的应用中使用LT3582系列。该系列以其高性能和多功能性,成为市场上同类产品的优秀选择。

LT3582EUD-12#PBF参数

参数
功能 Step-Up
最大输入电压 5.5V
输出数量 2
拓扑 Boost,Buck-Boost
最小输出电压 ±12V
最大输出电压 12V,-12V
开关频率 -
最小输入电压 2.55V
输出类型 Fixed
同步整流器 No
长*宽*高 3mm(长度)*3mm(宽度)
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 管装

LT3582EUD-12#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT3582EUD-12#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LT3582EUD-12#PBF LT3582EUD-12#PBF数据手册

LT3582EUD-12#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 73.1264
10+ ¥ 48.9787
25+ ¥ 42.6887
121+ ¥ 34.766
363+ ¥ 33.8042
605+ ¥ 32.8423
1089+ ¥ 31.8678
库存: 50
起订量: 29 增量: 1
交货地:
最小起订量为:25
合计: ¥ 1067.21
