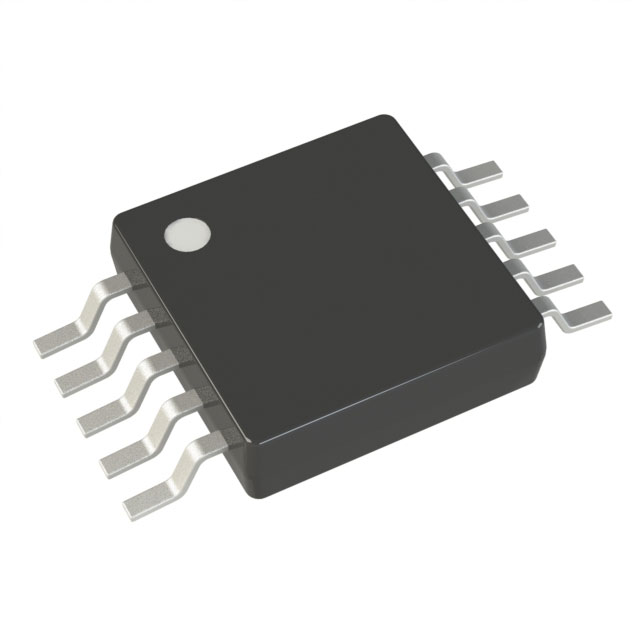

LT8609AJMSE#PBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck Yes 200KHz~2.2MHz Adjustable 1 42V 782mV 42V 3V SOP 贴片安装
供应商型号: LT8609AJMSE#PBF
供应商: 国内现货
标准整包数: 1000
ANALOG DEVICES DC-DC稳压器 LT8609AJMSE#PBF

LT8609AJMSE#PBF概述

    LT8609/LT8609A/LT8609B 高效同步降压调节器

    产品简介


    LT8609/LT8609A/LT8609B 是一款由 Analog Devices 公司设计制造的高效同步降压转换器。这些器件属于同一产品系列的不同版本,主要区别在于开关边沿速度和部分特性的微调。这些转换器适用于宽输入电压范围(3.0V 至 42V),能够提供高达3A的连续电流输出。它们广泛应用于通用降压电路、低EMI降压电路等领域,例如 GSM 通信收发器。

    技术参数


    - 输入电压范围: 3.0V 至 42V
    - 连续输出电流: 最大3A
    - 静态电流 (IQ): LT8609/LT8609A 最小1.7μA,LT8609B 最小350μA
    - 效率: 在12V输入、5V输出时达到93%
    - 最低启动时间: 45ns
    - 频率范围: 200kHz至2.2MHz
    - 同步输入: 支持外部时钟同步或扩展频谱调制以降低 EMI
    - 启动软启动和跟踪: 可编程的输出电压上升时间
    - 封装: 10引脚或16引脚MSOP封装

    产品特点和优势


    LT8609/LT8609A/LT8609B 转换器具备多个显著优势:
    - 高效率: 高达93% 的峰值效率,即使在低负载条件下也能保持较高的效率。
    - 超低静态电流: 通过 BURST MODE® 运行模式实现 <2.5μA 的静态电流,从而延长电池寿命。
    - 快速瞬态响应: 由于采用了峰值电流模式控制,确保了极快的瞬态响应和良好的环路稳定性。
    - 内部补偿: 简化设计过程,提高性能可靠性。
    - 低EMI: 通过内部补偿及可选的扩展频谱模式,显著降低了电磁干扰。
    - 紧凑型封装: 提供10引脚和16引脚MSOP封装选项,方便PCB布局设计。

    应用案例和使用建议


    这些转换器可以应用于各种广泛的场合,包括但不限于通用降压电路和低EMI要求的应用。例如,在设计手机充电器或便携式电源系统时,LT8609 系列能够提供高效的能量转换和极低的功耗。为了充分利用这些优势,需要特别注意以下几个方面:
    - 设计注意事项: 选择适当的电感值和电容值以匹配具体的应用需求,确保电路的稳定性和性能。
    - 布局指导: 布局时应确保关键信号路径(如BST、SW)尽量短且直接,以减少杂散电感和电阻的影响。
    - 温度管理: 注意散热设计,确保长期稳定运行,尤其是在高温环境下。
    - 测试与验证: 完成设计后,通过严格的测试和验证确保所有指标满足预期要求。

    兼容性和支持


    LT8609 系列转换器与多种其他电子元件和系统兼容。Analog Devices 提供详尽的技术支持文档和软件工具,以帮助用户进行设计、测试和调试。此外,还提供了全面的保修和服务计划,以保障产品的可靠性和长寿命。

    常见问题与解决方案


    - Q1: 开关边沿速度对EMI影响如何?
    - A1: LT8609A 的开关边沿速度较慢,有助于降低EMI。若需进一步降低EMI,可使用扩展频谱模式。
    - Q2: 在低温下是否能保证高效运行?
    - A2: 是的,即使在低至–40°C的极端温度下,转换器仍能保证高效的运行。

    总结和推荐


    总的来说,LT8609/LT8609A/LT8609B 系列转换器在设计和性能上都具有出色的表现。它们拥有超低静态电流、高效率、快速瞬态响应等特点,非常适合用于需要高效能和高可靠性的应用场景。因此,对于寻求高性能电源解决方案的设计者而言,强烈推荐选用这一系列的产品。

LT8609AJMSE#PBF参数

参数
输出数量 1
输出类型 Adjustable
开关频率 200KHz~2.2MHz
拓扑 Buck
功能 Step-Down
最小输入电压 3V
最小输出电压 782mV
最大输出电压 42V
同步整流器 Yes
最大输入电压 42V
通用封装 SOP
安装方式 贴片安装
零件状态 在售
包装方式 管装
