首页  >  产品百科  >  LTC4269CDKD-1#TRPBF

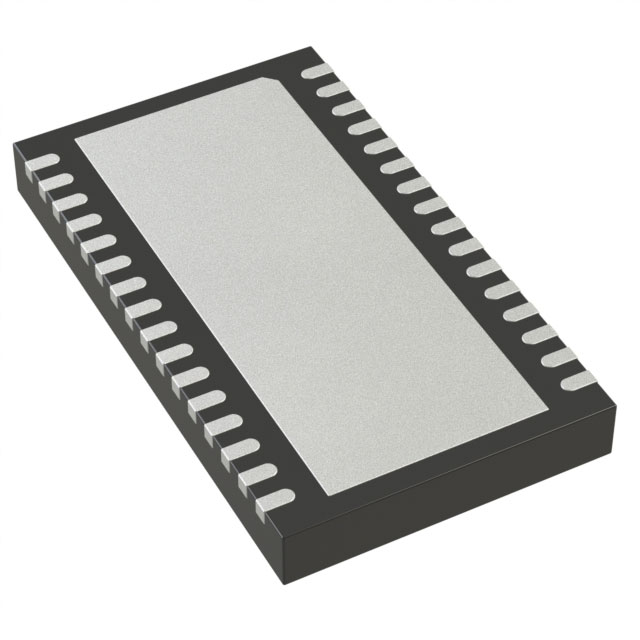

LTC4269CDKD-1#TRPBF

产品分类: 电源管理芯片(PMIC)
厂牌: ANALOG DEVICES
产品描述: 1.35mA 37.2V 60V DFN 贴片安装 7mm(长度)*4mm(宽度)
供应商型号: 4026189
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 电源管理芯片(PMIC) LTC4269CDKD-1#TRPBF

LTC4269CDKD-1#TRPBF概述

    LTC4269-1 电源管理控制器产品技术手册

    产品简介


    LTC4269-1 是一款集成型受电设备(PD)控制器及开关调节器,适用于高功率的IEEE 802.3at和802.3af应用。该产品主要用于高效能的单输出和多输出应用,范围从10W到25W。通过支持1事件和2事件分类,LTC4269-1 可以在多种产品配置中得到广泛应用。此外,它还特别适合VoIP电话、双无线接入点、PTZ安全摄像头、RFID读取器等工业控制领域的产品。

    技术参数


    - 绝对最大额定值:
    - VPORTP电压:-0.3V 至 100V
    - VNEG电压:-0.3V 至 VPORTP电压
    - PWRGD电压(低阻抗源):VNEG – 0.3V 至 VNEG + 11V
    - VCC电压(低阻抗源):-0.3V 至 +18V
    - FB电流:±2mA
    - VCMP电流:±1mA
    - 操作环境温度范围:
    - LTC4269C-1:0°C 至 70°C
    - LTC4269I-1:-40°C 至 85°C
    - 电气特性:
    - 开启电压:1.5V 至 30.0V
    - 关断电压:60V
    - 过电压锁定电压:71V
    - 签名范围:12.5V 至 37.2V
    - 输入电流范围:0.4mA 至 40mA
    - 软启动电流:16μA 至 25μA
    - 控制引脚阈值:1V
    - 高速关断输入电压:3V
    - 同步脉冲频率:84kHz 至 110kHz

    产品特点和优势


    - 高效率:高达92%的隔离电源效率,88%的包含二极管桥和热插拔FET的整体效率。
    - 灵活辅助电源支持:可适应18V至60V的适配器电压,支持PoE或辅助主导选项。
    - 卓越的EMI性能:有效减少电磁干扰,确保系统的稳定运行。
    - 集成型高可靠性的热插拔MOSFET:具有7V的过压保护,保证了系统的安全性和可靠性。
    - 强大的保护功能:具备欠压、过压和热保护功能,短路保护与自动重启机制,确保系统安全。

    应用案例和使用建议


    应用案例:
    LTC4269-1广泛应用于各类工业控制设备,例如VoIP电话、双无线接入点、PTZ安全摄像头和RFID读取器。它能有效地管理和分配电力资源,满足不同设备的需求。
    使用建议:
    在使用LTC4269-1时,确保电路设计合理并符合规格要求。在实际部署中,建议充分考虑负载补偿、过电压锁定和软启动功能,以确保最佳性能和稳定性。

    兼容性和支持


    - 兼容性:LTC4269-1 支持多种IEEE标准,适用于多种不同的设备和网络环境。
    - 支持:制造商提供了详尽的技术文档和用户手册,以帮助用户了解如何正确使用该产品,并提供必要的技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开启电压不稳定 | 确认供电电压在规定的范围内,并且连接良好。 |
    | 输入电流超出规定值 | 调整外部电阻值,以限制输入电流在安全范围内。 |
    | 系统无法正常启动 | 检查电源和地线连接是否正确,并确认无其他干扰信号。 |

    总结和推荐


    总结:LTC4269-1 是一款高效、可靠的PD控制器及开关调节器,适用于多种高功率IEEE标准的应用场合。它拥有强大的性能和多项先进的保护功能,能够确保系统在各种环境下稳定运行。
    推荐:对于需要高效率和稳定性的电力管理应用,强烈推荐使用LTC4269-1。其卓越的性能和广泛的适用性使其成为众多工业控制领域的首选产品。

LTC4269CDKD-1#TRPBF参数

参数
最大输出电压 -
最小输出电压 -
应用场景 -
最大工作供电电压 60V
最小工作供电电压 37.2V
工作电源电流 1.35mA
长*宽*高 7mm(长度)*4mm(宽度)
通用封装 DFN
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

LTC4269CDKD-1#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC4269CDKD-1#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 电源管理芯片(PMIC) ANALOG DEVICES LTC4269CDKD-1#TRPBF LTC4269CDKD-1#TRPBF数据手册

LTC4269CDKD-1#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 68.0766
10+ ¥ 39.5627
25+ ¥ 36.1962
100+ ¥ 32.817
250+ ¥ 29.5391
500+ ¥ 29.5011
2500+ ¥ 29.4505
库存: 2420
起订量: 34 增量: 1
交货地:
最小起订量为:25
合计: ¥ 904.9
