ICL7660CPA+

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Charge Pump No 10KHz Fixed 1 -Vin,nVin,Vin/2V 10V 1.5V PDIP-8 通孔安装
供应商型号: ICL7660CPA+
供应商: 国内现货
标准整包数: 1

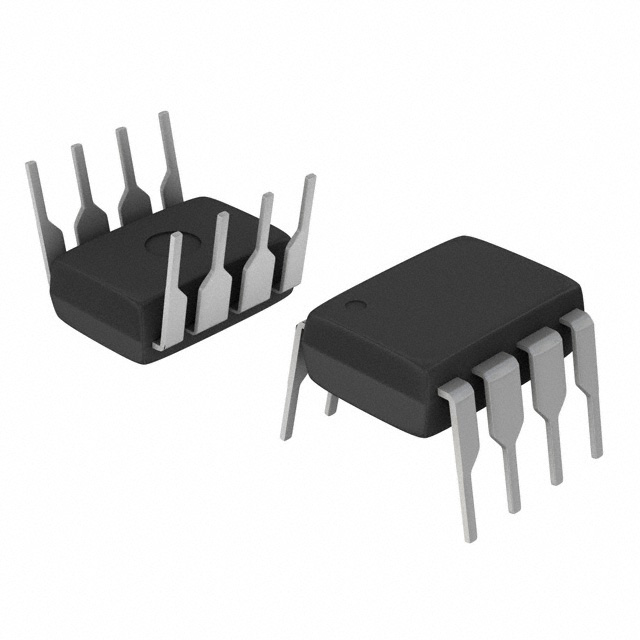

ANALOG DEVICES DC-DC稳压器 ICL7660CPA+

ICL7660CPA+概述


    产品简介


    MAX1044 和 ICL7660 简介
    MAX1044 和 ICL7660 是一种单片、CMOS 开关电容电压转换器,能够实现输入电压的反转、倍增、分频等操作。它们与行业标准的 ICL7660 和 LTC1044 引脚兼容。MAX1044 和 ICL7660 可在 1.5V 至 10V 的电源电压范围内工作,并且在整个温度范围内无需外部二极管即可正常工作。这些转换器能够在输出电压下降不超过 0.5V 的情况下提供 10mA 的电流。此外,MAX1044 还配备了一个 BOOST 引脚,可将振荡器频率提升到音频带外,从而减小外部电容器的尺寸需求。
    主要功能和应用领域
    - 功能:生成负电压(如 -5V);放大或缩小输入电压;高效率的电源转换。
    - 应用领域:个人通信设备、便携式电话、运算放大器电源、EIA/TIA-232E 和 EIA/TIA-562 电源、数据采集系统、手持仪器和面板仪表。

    技术参数


    - 工作电压范围:1.5V 至 10.0V
    - 输入电压范围:-0.3V ≤ VIN ≤ (V+ + 0.3V)
    - 无负载供电电流:最大 200μA(在 5V 时)
    - 输出电阻:1.5V 至 10V 之间变化,最大值约为 400Ω
    - 工作效率:典型值 98%
    - 工作温度范围:
    - C 系列:0°C 至 +70°C
    - E 系列:-40°C 至 +85°C
    - M 系列:-55°C 至 +125°C

    产品特点和优势


    - 高效能:高达 98% 的典型转换效率。
    - 低功耗:无负载时供电电流仅 200μA(最大)。
    - 宽电压范围:适用于 1.5V 至 10V 的电源电压。
    - 增强功能:BOOST 引脚提高振荡频率,减少外部电容需求。
    - 小型封装:μMAX 封装使得设备体积小巧,易于集成。

    应用案例和使用建议


    应用案例:
    - 个人通信设备:为通信设备中的模拟电路提供 -5V 电源。
    - 便携式电话:确保在电池供电时也能稳定运行。
    使用建议:
    - 在需要提高效率的应用中,可以通过降低振荡频率来减少静态电流。
    - 若要减小电容尺寸,可以利用 BOOST 引脚提高振荡频率。

    兼容性和支持


    兼容性:
    - 引脚兼容:与 ICL7660 和 LTC1044 引脚兼容,易于替换。
    - 外部振荡器:可通过 OSC 引脚连接外部振荡器,以满足特定频率需求。
    支持和维护:
    - Maxim Integrated 提供详细的文档和支持服务,包括设计指南和故障排除文档。

    常见问题与解决方案


    1. 问:设备在启动时为何会输出不稳定?
    答:请检查连接至 VOUT 和 GND 的电容器是否正确安装。确保 V+ 电压在指定范围内。

    2. 问:设备在较高负载下效率为何下降?
    答:尝试调整 BOOST 引脚或降低振荡频率以减少输出阻抗,从而提高效率。
    3. 问:如何处理外部 EMI 干扰?
    答:保持连接至 LV、BOOST 和 OSC 引脚的线路短且屏蔽良好,防止 EMI 影响振荡器稳定性。

    总结和推荐


    综合评估:
    - 优点:
    - 高效且可靠的电压转换能力;
    - 紧凑的小型封装,适合空间受限的应用;
    - 宽泛的工作电压和温度范围。
    推荐:
    - 适用场景:适用于便携式设备、数据采集系统和通信设备中。
    - 结论:强烈推荐使用,特别是在需要高效率和紧凑封装的应用中。
    综上所述,MAX1044 和 ICL7660 以其高效的电源转换能力和广泛的适用范围,在众多应用中表现出色,是一款值得推荐的电子元器件产品。

ICL7660CPA+参数

参数
最大输入电压 10V
功能 Ratiometric
最小输入电压 1.5V
输出数量 1
同步整流器 No
最大输出电压 -
拓扑 Charge Pump
最小输出电压 -Vin,nVin,Vin/2V
开关频率 10KHz
输出类型 Fixed
通用封装 PDIP-8
安装方式 通孔安装
零件状态 在售
包装方式 管装

ICL7660CPA+厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ICL7660CPA+数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES ICL7660CPA+ ICL7660CPA+数据手册

ICL7660CPA+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 51.456
10+ ¥ 33.0872
50+ ¥ 24.9895
100+ ¥ 22.261
库存: 19
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 51.45
