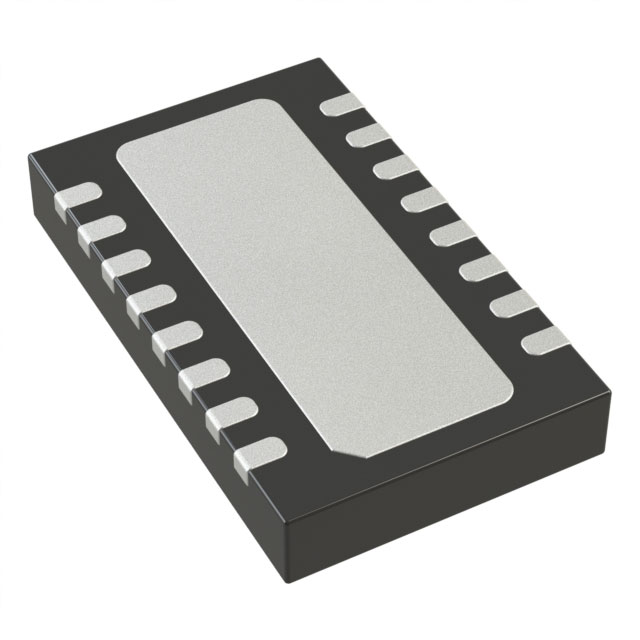

LTC3417AEDHC-2#TRPBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck Yes 1.5MHz,600KHz~4MHz Adjustable 2 5V 800mV 5.5V 2.25V DFN 贴片安装,黏合安装 5mm(长度)*3mm(宽度)
供应商型号: LTC3417AEDHC-2#TRPBF
供应商: 国内现货
标准整包数: 2500
ANALOG DEVICES DC-DC稳压器 LTC3417AEDHC-2#TRPBF

LTC3417AEDHC-2#TRPBF概述

    LTC3417A-2 双同步降压DC/DC调节器技术手册

    产品简介


    LTC3417A-2 是一款双通道同步降压型 DC/DC 转换器,适用于中等功率应用。它具有恒定频率的同步操作特性,输入电压范围为2.25V至5.5V。每路输出电压可调范围为0.8V到5V,且无需外部肖特基二极管,内部的低RDS(ON)功率开关提供了高效率。该芯片可通过用户选择模式输入进行轻载时的纹波电压与效率之间的权衡。

    技术参数


    - 输入电压范围:2.25V至5.5V
    - 输出电压范围:0.8V至5V(每路)
    - 最大输出电流:1.5A/1A(每路)
    - 频率范围:固定1.5MHz 或 0.6MHz 至4MHz可调
    - 效率:高达95%
    - 工作温度范围:LTC3417AE-2(-40°C至85°C);LTC3417AI-2(-40°C至125°C)

    产品特点和优势


    LTC3417A-2 的优势在于其高效能、宽范围的输出电压和电流,以及内置的低RDS(ON)功率开关,从而减少对外部组件的需求。此外,其独特的轻载模式操作方式(Burst Mode 和 Pulse Skip模式),确保在不同负载条件下均能实现高效运行。

    应用案例和使用建议


    - 应用案例:LTC3417A-2 主要应用于GPS/导航系统、汽车仪表盘、PC卡、工业电源和通用负载点DC/DC转换等场合。其高效的能量转换能力,尤其适合于需要长续航时间和高效能量管理的应用环境。

    - 使用建议:在设计电路时,应当考虑到LTC3417A-2的最佳工作条件,比如合适的电感值和输入电容值,以获得最佳的转换效率和稳定性。同时,在轻负载情况下,选择适当的模式可以提高系统的整体效能。

    兼容性和支持


    LTC3417A-2 提供了两种封装选项,包括16引脚的DFN封装和20引脚的TSSOP封装,便于不同的设计需求。Linear Technology公司为其提供了全面的技术支持,包括详细的文档资料和在线技术支持,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备启动后立即关闭 | 检查 RUN1 和 RUN2 引脚是否正确连接。 |
    | 输出电压不稳 | 检查反馈电压(VFB)是否正常,调整外部分压电阻。 |
    | 效率低下 | 调整运行模式至Burst Mode 或者 Force Continuous Mode。 |

    总结和推荐


    LTC3417A-2凭借其高效、稳定和灵活的操作模式,成为中等功率DC/DC转换的理想选择。其优秀的性能和广泛的适用范围使其在众多行业中拥有显著的竞争优势。对于追求高效能、紧凑设计和可靠性要求的应用,LTC3417A-2无疑是一个值得推荐的选择。

LTC3417AEDHC-2#TRPBF参数

参数
输出类型 Adjustable
功能 Step-Down
同步整流器 Yes
最小输出电压 800mV
输出数量 2
拓扑 Buck
最小输入电压 2.25V
开关频率 1.5MHz,600KHz~4MHz
最大输入电压 5.5V
最大输出电压 5V
长*宽*高 5mm(长度)*3mm(宽度)
通用封装 DFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LTC3417AEDHC-2#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。
