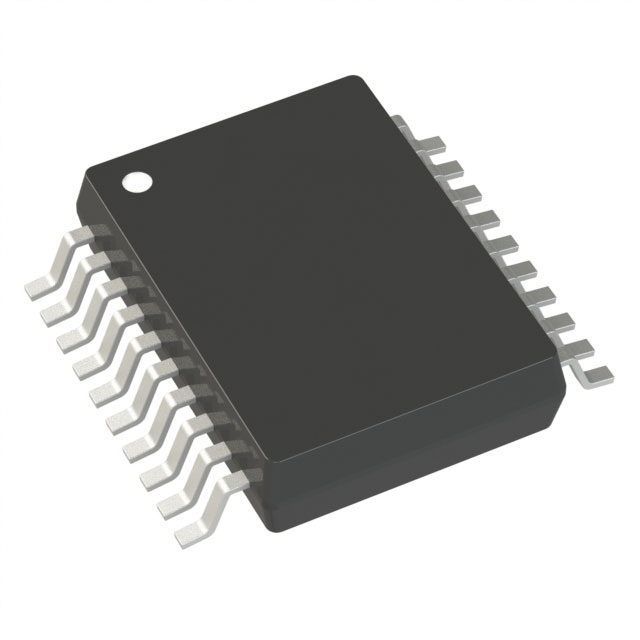

LT3781EG#TRPBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Forward Converter No 700KHz Transistor Driver 1 72V 8V SSOP-20 贴片安装,黏合安装 2mm(高度)
供应商型号: Y-LT3781EG#TRPBF
供应商: 期货订购
标准整包数: 1800
ANALOG DEVICES DC-DC稳压器 LT3781EG#TRPBF

LT3781EG#TRPBF概述


    产品简介


    LT3781控制器是一款专为高功率同步双晶体管前向DC/DC转换器设计的高性能控制器。它适用于从36V到72V输入范围内的转换,输出稳定在5V,电流可达7A。这款控制器集成了许多先进的功能,如电压参考、输入过压保护和软启动控制,适用于电信系统、个人电脑及外围设备、分布式电源降压转换器等多个领域。

    技术参数


    - 输入电压范围:36V至72V
    - 输出电压:5V
    - 输出电流:7A
    - 工作频率:可编程,最高可达350kHz
    - 输入过压保护:支持
    - 软启动控制:支持
    - 启动电流:低启动电流
    - 工作温度范围:-40°C至85°C
    - 封装类型:20引脚SSOP

    产品特点和优势


    1. 高压操作:最高可达72V,适用于多种高电压应用场景。
    2. 同步功能:可编程的工作频率和输出开关相位,适用于多控制器系统。
    3. 精确控制:内部逻辑保证最大占空比不超过50%,防止变压器饱和。
    4. 保护机制:具备过压锁定保护(Undervoltage Lockout, OVLO)和热关断保护(Thermal Shutdown)等功能,确保系统稳定性。
    5. 简易集成:可直接连接到外部MOSFET,方便用户进行系统集成。

    应用案例和使用建议


    典型应用场景包括电信系统的隔离电源、个人电脑及外围设备的分布式电源转换、汽车和重型设备的铅酸电池备份系统等。例如,在电信系统中,可以使用LT3781来构建隔离式电源供应,以满足不同电压和电流需求。在使用过程中,建议严格按照手册中的指导进行布线,特别是在处理高速信号时要特别注意信号完整性,避免干扰信号的产生。
    使用建议:
    1. 确保输入电压稳定,避免电压波动对系统造成影响。
    2. 在高频应用中,注意选择适当的电感值,以减少损耗并提高效率。
    3. 在设计电路时,合理选择电阻和电容值,确保系统能够平稳运行。

    兼容性和支持


    LT3781控制器具有良好的兼容性,可与多种MOSFET和电感配合使用。厂商提供详细的文档和支持,包括应用指南和技术咨询,帮助用户快速上手。

    常见问题与解决方案


    1. 问题:启动时输出电压不稳定。
    - 解决方法:检查输入电压是否稳定,调整软启动电容(CSS)值,确保启动过程平滑。
    2. 问题:工作过程中出现过温保护。
    - 解决方法:检查散热设计是否合理,确保热管理措施有效。
    3. 问题:输出电流不达标。
    - 解决方法:检查MOSFET选型是否合适,适当增加电感值或降低负载。

    总结和推荐


    综合评估:LT3781控制器凭借其强大的性能和多功能性,非常适合用于高功率DC/DC转换器的设计。它在多个关键领域的表现都非常出色,特别是其高压操作能力和完善的保护机制,使其在各种复杂的应用场景中都能表现出色。
    推荐使用:强烈推荐在高功率和高压应用中使用LT3781控制器,尤其适合电信系统、工业设备和计算机外围设备等需要高可靠性电源的应用场景。该控制器的易用性和高度的灵活性,将显著简化设计流程,提高系统整体性能。

LT3781EG#TRPBF参数

参数
最小输出电压 -
最大输入电压 72V
输出数量 1
输出类型 Transistor Driver
同步整流器 No
功能 Step-Up/Step-Down
开关频率 700KHz
最小输入电压 8V
最大输出电压 -
拓扑 Forward Converter
长*宽*高 2mm(高度)
通用封装 SSOP-20
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LT3781EG#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT3781EG#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LT3781EG#TRPBF LT3781EG#TRPBF数据手册

LT3781EG#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
