首页  >  产品百科  >  LT3464ETS8#TRMPBF

LT3464ETS8#TRMPBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Boost No Adjustable 1 34V 1.25V 10V 2.3V TSOT-23-8 贴片安装,黏合安装 2.9mm(长度)*1mm(高度)
供应商型号: UNP-LT3464ETS8#TRMPBF
供应商: 海外现货
标准整包数: 1

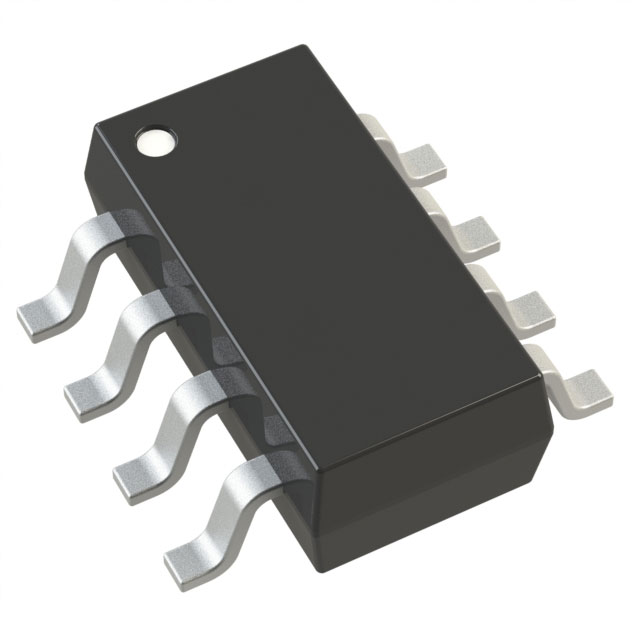

ANALOG DEVICES DC-DC稳压器 LT3464ETS8#TRMPBF

LT3464ETS8#TRMPBF概述


    产品简介


    产品类型
    LT3464是一款微型功率升压DC/DC转换器,集成有肖特基二极管和输出断路功能,封装在低剖面(1毫米)SOT-23外壳中。
    主要功能
    - 小型解决方案尺寸(小于40平方毫米)
    - 低静态电流(活动模式下为25μA,关机模式下为0.5μA)
    - 内置115mA、36V开关
    - 集成肖特基二极管
    - 集成功率PNP输出断路及短路保护
    - 辅助参考输入端口
    应用领域
    - OLED面板偏置
    - LCD偏置
    - 手持电脑
    - 电池备份
    - 数码相机
    - 移动电话

    技术参数


    | 参数 | 值 |

    | 最小输入电压 | 2.3V |
    | 活动模式静态电流 | 25μA |
    | 关机模式静态电流 | 0.5μA |
    | 开关截止时间(VCAP-VIN=5V) | 250ns |
    | 开关饱和电压(ISW=80mA) | 190mV |
    | 开关电流限制(典型值) | 115mA |
    | 肖特基正向电压(ISCHOTTKY=110mA) | 600mV至750mV |
    | 输出短路电流限制 | 45mA |
    | 最大结温 | 125°C |
    | 工作温度范围 | -40°C 至 85°C |
    | 存储温度范围 | -65°C 至 150°C |

    产品特点和优势


    独特功能
    - 低功耗:具有非常低的静态电流,有助于延长便携式设备的电池寿命。
    - 小型化设计:采用SOT-23封装,体积小巧,适合空间受限的应用。
    - 高效率:通过控制电路和内置PNP断路器实现高效的电源管理。
    - 灵活配置:内置1.25V参考电压,可通过辅助参考输入端进行外部调整。
    市场竞争力
    - 广泛应用:适用于多种便携式设备,如OLED屏幕、LCD显示屏等。
    - 高集成度:集成肖特基二极管和输出断路功能,简化设计流程,减少外部组件数量。
    - 高性能:高效转换和精确调节输出电压,满足高要求应用。

    应用案例和使用建议


    应用案例
    LT3464广泛应用于OLED面板偏置、LCD偏置、手持电脑等领域。例如,在OLED屏幕应用中,LT3464能够提供稳定的电源供给,确保屏幕亮度和对比度稳定。
    使用建议
    - 选择合适的电感器:根据所需的效率和输出电流来选择适当的电感器。推荐的电感器型号见表1。
    - 选择合适的电容器:采用X5R和X7R类型的陶瓷电容器,确保电容值在宽电压和温度范围内保持稳定。表2列出了几家推荐的电容器制造商。
    - 调节输出电压:可以通过调节R1和R2电阻来设置输出电压。内部1.25V参考电压或外部参考电压均可使用。

    兼容性和支持


    - 兼容性:LT3464与大多数现代电子设备兼容,尤其是那些需要高效电源管理和小型解决方案的应用。
    - 厂商支持:Linear Technology Corporation提供详尽的技术文档和支持,帮助用户进行设计和调试。

    常见问题与解决方案


    1. 问:如何调节输出电压?
    - 答:通过调整反馈电阻网络的R1和R2来设定输出电压,公式见第7页的“设置输出电压”部分。
    2. 问:在关机模式下,静态电流是多少?
    - 答:关机模式下的静态电流为0.5μA。
    3. 问:如何确定LT3464的工作模式?
    - 答:通过公式判断是否处于连续模式或断续模式。具体公式参见第9页的“计算最大输出电流”。

    总结和推荐


    综合评估
    LT3464凭借其低功耗、高集成度和高效率的特点,在众多便携式设备应用中表现出色。其紧凑的封装和广泛的温度适应能力使其成为电子设计师的理想选择。
    推荐
    强烈推荐使用LT3464作为便携式设备电源管理的关键部件,尤其适合OLED面板偏置和LCD显示屏等应用场景。通过详细的文档和支持,Linear Technology Corporation能够有效帮助用户解决设计过程中的各种问题。

LT3464ETS8#TRMPBF参数

参数
功能 Step-Up
拓扑 Boost
最小输出电压 1.25V
最大输出电压 34V
同步整流器 No
开关频率 -
最大输入电压 10V
最小输入电压 2.3V
输出类型 Adjustable
输出数量 1
长*宽*高 2.9mm(长度)*1mm(高度)
通用封装 TSOT-23-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LT3464ETS8#TRMPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT3464ETS8#TRMPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LT3464ETS8#TRMPBF LT3464ETS8#TRMPBF数据手册

LT3464ETS8#TRMPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.658 ¥ 22.4601
库存: 14
起订量: 5 增量: 1
交货地:
最小起订量为:1
合计: ¥ 22.46
直接购买
加入购物车
