LTC3886IUKG-1#TRPBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck Yes 100KHz~750KHz Transistor Driver 2 13.8V 500mV 60V 4.5V QFN 贴片安装,黏合安装
供应商型号: LTC3886IUKG-1#TRPBF
供应商: 期货订购
标准整包数: 2000
ANALOG DEVICES DC-DC稳压器 LTC3886IUKG-1#TRPBF

LTC3886IUKG-1#TRPBF概述

    LTC3886/LTC3886-1 双通道降压控制器技术手册

    产品简介


    LTC3886/LTC3886-1 是一款由 ADI(Analog Devices, Inc.)设计的高性能双通道同步降压开关稳压器控制器。此控制器通过 I²C(PMBus 兼容)串行接口实现数字电源系统管理。主要应用于电信、数据通信和存储系统以及工业和点负载应用领域。

    技术参数


    - 输入电压范围: 4.5V 至 60V
    - 输出电压范围: 输出通道 0 和 1 的输出电压范围分别为 0.5V 至 13.8V 和 1.0V 至 6.6V
    - 效率: 在满载条件下,转换效率高达 90%
    - 工作温度范围: -40°C 至 125°C

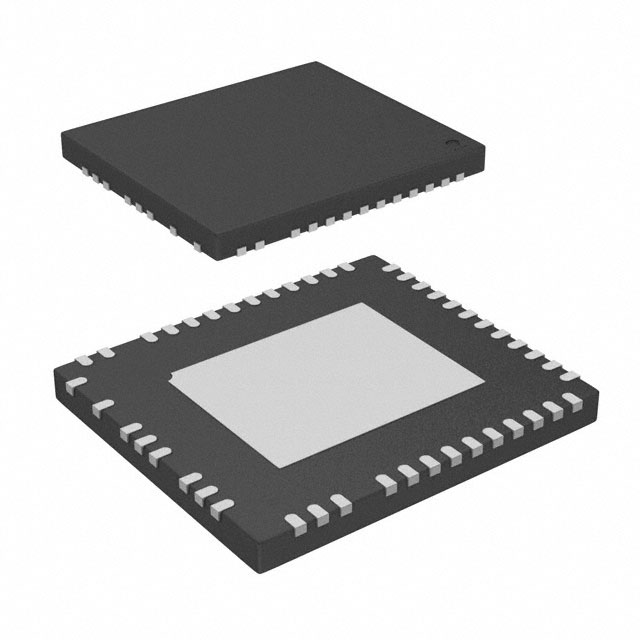

    - 封装: 52 引脚 (7mm x 8mm) 塑料 QFN 封装
    - 保护功能: 包括过压、欠压、过流和过温保护
    - 控制精度: 输出电压设定点精度 < ±0.5%

    产品特点和优势


    - 数字电源系统管理: 通过 I²C(PMBus 兼容)接口进行配置和监测,支持电压、电流限值、软启动/停止、时序、裕量调节等功能。
    - 集成高边电流检测放大器: 实现精确的电流检测,支持多相电流共享。
    - 内部 EEPROM: 支持故障日志记录和纠错码 (ECC)。
    - 高性能: 最小导通时间低至 90ns,支持高达 6 相的工作模式。

    应用案例和使用建议


    - 典型应用: 用于电信、数据通信和存储系统的电源管理系统。
    - 使用建议: 在设计电源系统时,应仔细选择合适的电感值和电容值以达到最佳效率。同时,建议使用散热片来提高散热性能,特别是在高温环境下使用时。

    兼容性和支持


    - 兼容性: 与其他 ADI 设备兼容,例如可通过 ALERT 端口与其它 ADI 设备进行通信。
    - 支持: ADI 提供 LTpowerPlay 软件开发工具支持,具有图形用户界面 (GUI),方便进行配置和监控。

    常见问题与解决方案


    - 问题 1: 输出电压不稳定。
    - 解决方法: 检查外部配置电阻是否正确设置,调整补偿电路以确保稳定性。
    - 问题 2: 输入电流过高。
    - 解决方法: 检查输入电压是否超出正常范围,适当降低输入电压或增加输入电容。

    总结和推荐


    LTC3886/LTC3886-1 是一款高度集成且功能丰富的双通道同步降压控制器,适用于多种工业和高可靠性应用场合。其优秀的性能和丰富的功能使其成为电源管理系统设计的理想选择。我们强烈推荐在需要高效、稳定电源转换的应用中使用此产品。此外,ADI 提供的全面支持和服务也使得这一产品在工程实践中具有更高的可靠性和灵活性。

LTC3886IUKG-1#TRPBF参数

参数
输出数量 2
最小输出电压 500mV
最大输入电压 60V
最小输入电压 4.5V
输出类型 Transistor Driver
开关频率 100KHz~750KHz
拓扑 Buck
同步整流器 Yes
最大输出电压 13.8V
功能 Step-Down
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LTC3886IUKG-1#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC3886IUKG-1#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LTC3886IUKG-1#TRPBF LTC3886IUKG-1#TRPBF数据手册

LTC3886IUKG-1#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
