LTC3895IFE#TRPBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck Yes 50KHz~900KHz Transistor Driver 1 60V 800mV 140V 1% SOP 贴片安装,黏合安装
供应商型号: LTC3895IFE#TRPBF
供应商: 期货订购
标准整包数: 2000

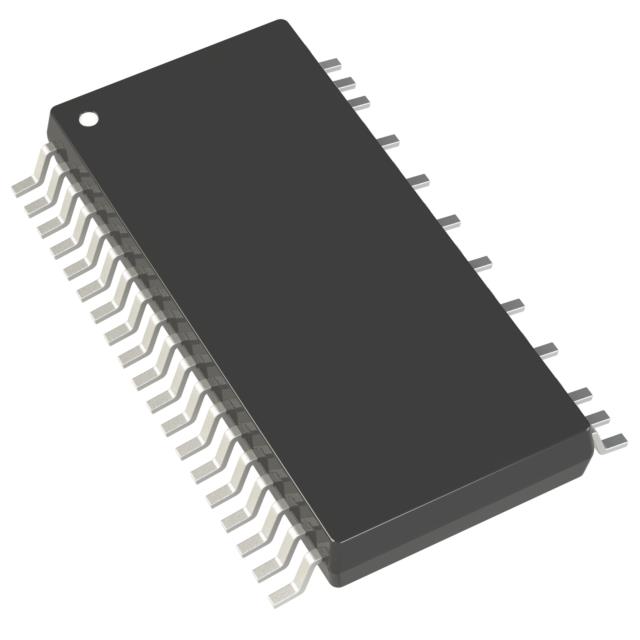

ANALOG DEVICES DC-DC稳压器 LTC3895IFE#TRPBF

LTC3895IFE#TRPBF概述

    # LTC3895 高效高压同步降压控制器技术详解

    产品简介


    LTC3895 是一款高性能的同步降压型开关稳压器 DC/DC 控制器,由 Linear Technology(现为 Analog Devices)设计并生产。它采用全 N 沟道同步功率 MOSFET 阶段驱动器,能够在高达 140V 的输入电压范围内工作。此控制器通过恒定频率电流模式架构实现高达 850kHz 的可锁定频率。LTC3895 广泛应用于高电压工业系统、车载电源、通信电源系统等领域。
    主要功能
    - 支持宽输入电压范围:4V 至 140V(最大额定值 150V)。
    - 宽输出电压调节范围:0.8V 至 60V。
    - 可编程门极驱动电压:5V 至 10V(OPTI-DRIVE)。
    - 低静态电流消耗:40μA(关闭模式下仅 10μA)。
    - 支持 100% 占空比操作。
    - 具有无外部升压二极管需求的独特设计。
    - 频率可编程性:50kHz 至 900kHz。
    - 支持连续模式、脉冲跳过模式和轻载下的低纹波突发模式(Burst Mode)。

    技术参数


    以下是 LTC3895 的关键技术和性能参数汇总:
    | 参数名称 | 最小值 (Min) | 典型值 (Typ) | 最大值 (Max) | 单位 |

    | 输入电压范围 | 4 140 | V |
    | 输出电压设置点 | 0.8 60 | V |
    | 静态电流(典型值) | 2.5 | 40 | 55 | μA |
    | 门极驱动电压 | 5 10 | V |
    | 频率范围 | 75 850 | kHz |
    | 节温范围(工业级) | -40 125 | °C |
    | 封装类型 | 38 引脚 TSSOP |

    产品特点和优势


    1. 高效节能:采用同步整流和高效电源管理策略,提供出色的转换效率,在轻载条件下能有效减少功耗。
    2. 多功能灵活性:支持多种工作模式,如突发模式、脉冲跳过模式和强制连续模式,适应不同负载需求。
    3. 简化设计:无需外部升压二极管的设计显著降低了电路复杂度和成本。
    4. 高可靠性:采用先进的工艺技术和全面的保护机制,确保设备在恶劣环境下仍能稳定运行。

    应用案例和使用建议


    典型应用场景
    - 电信电源系统:用于服务器和基站设备的高效率供电。
    - 汽车电子系统:满足车载设备对高电压和高可靠性的要求。
    - 工业控制设备:适用于自动化设备中的低压电源模块。
    使用建议
    - 在选择电感和电容时,需考虑具体的工作条件以达到最佳效率。
    - 为确保系统的稳定性,在轻载情况下推荐启用低纹波突发模式。

    兼容性和支持


    LTC3895 兼容多种主流电子元件和系统平台,支持定制化设计。Linear Technology 提供详尽的技术文档、在线支持以及丰富的参考设计资源,帮助工程师快速完成产品开发。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输入电压不稳定导致故障 | 检查输入滤波电路并调整电感电容值。 |
    | 输出电压异常 | 确认电阻分压网络配置正确无误。 |
    | 工作温度超出允许范围 | 优化散热设计或更换更高温规版本。 |

    总结和推荐


    综上所述,LTC3895 是一款功能强大且易于集成的高性能同步降压控制器。其高效的电源管理能力、灵活的多模式操作和卓越的系统稳定性使其成为高电压应用的理想选择。对于需要高性能、高效率和高可靠性的项目,我们强烈推荐使用 LTC3895。

LTC3895IFE#TRPBF参数

参数
最大输入电压 140V
拓扑 Buck
最小输入电压 1%
输出数量 1
输出类型 Transistor Driver
功能 Step-Down
开关频率 50KHz~900KHz
同步整流器 Yes
最小输出电压 800mV
最大输出电压 60V
9.8mm(Max)
4.5mm(Max)
1.05mm(Max)
通用封装 SOP
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

LTC3895IFE#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC3895IFE#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LTC3895IFE#TRPBF LTC3895IFE#TRPBF数据手册

LTC3895IFE#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
