LT3579IUFD#PBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Boost,Charge Pump,Cuk,Flyback,SEPIC No 200KHz~2.5MHz Adjustable 1 42V(Switch) 1.215V 16V 2.5V QFN-20 贴片安装 5mm(长度)*4mm(宽度)
供应商型号: 4024835
供应商: 海外现货
标准整包数: 1

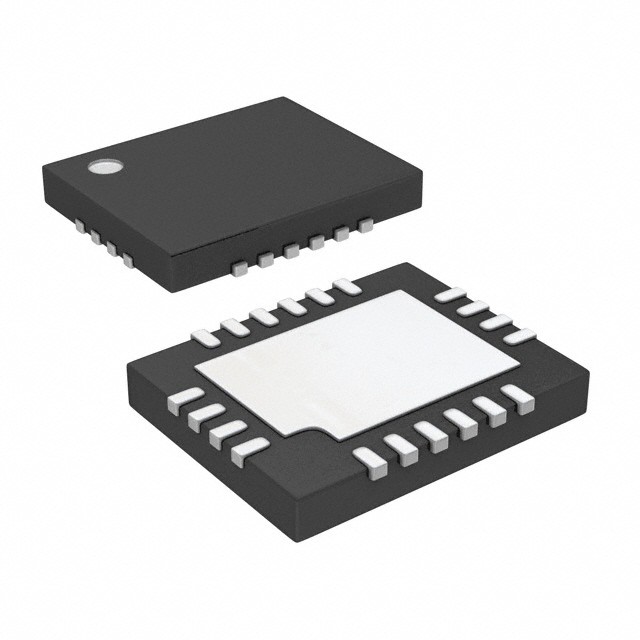

ANALOG DEVICES DC-DC稳压器 LT3579IUFD#PBF

LT3579IUFD#PBF概述

    LT3579/LT3579-1 6A Boost/Inverting DC/DC Converter

    产品简介


    LT3579/LT3579-1 是一款高性能的PWM DC/DC转换器,专为需要高电流输出和多种电源配置的应用而设计。这款转换器具有内置的故障保护功能,能够有效应对输出短路、输入/输出过电压以及过温条件。该转换器可轻松配置为Boost、SEPIC、反相或Flyback模式,适用于多种本地电源设计方案。LT3579-1特别适用于双相运行,提供更高的效率和更少的组件需求。

    技术参数


    - 最大输出电流:6A
    - 输入电压范围:2.5V至16V(最高瞬态电压可达40V)
    - 开关频率:200kHz至2.5MHz
    - 低导通电阻:开关的低饱和电压为250mV(典型值,当电流为5.5A时)
    - 封装选项:20引脚TSSOP和20引脚4mm×5mm QFN封装
    - 工作温度范围:-40°C至125°C

    产品特点和优势


    1. 高电流输出:单个模块即可提供高达6A的输出电流,且能在恶劣环境下稳定工作。
    2. 宽输入电压范围:支持2.5V至16V的输入电压,具备良好的电源适应性。
    3. 快速响应:内部集成的软启动和UVLO(欠压锁定)功能确保了系统平稳启动。
    4. 双相操作能力:LT3579-1允许双相操作,提高了系统的稳定性和效率。
    5. 低功耗:低导通电阻确保了较低的能耗,适合便携式和电池供电设备。

    应用案例和使用建议


    LT3579/LT3579-1广泛应用于汽车发动机控制单元(ECU)、真空荧光显示器(VFD)偏置供应、液晶显示器(TFT-LCD)偏置供应等领域。例如,在TFT-LCD偏置供应的应用中,可以将LT3579配置为Boost模式,从5V输入生成12V输出,满足显示器所需的偏置电压。使用建议如下:
    1. 在选择电感和电容值时,需根据具体应用场景进行调整,以确保系统稳定运行。
    2. 尽可能减少金属走线面积,以降低电磁干扰(EMI)。
    3. 确保良好的散热管理,特别是在高温环境下运行时。

    兼容性和支持


    LT3579/LT3579-1 支持外部时钟同步,可通过同步引脚与其它兼容的开关调节器同步工作。Analog Devices公司提供了全面的技术支持,包括详细的技术文档和在线资源,帮助客户快速上手和解决问题。

    常见问题与解决方案


    1. 问题:系统无法正常启动。
    - 解决方案:检查输入电压是否在规定范围内,确认软启动和UVLO功能是否正确配置。
    2. 问题:输出电压不稳定。
    - 解决方案:检查负载情况和输入电压,必要时重新校准补偿网络。
    3. 问题:出现过温报警。
    - 解决方案:改善散热条件,如增加散热片或改进通风设计。

    总结和推荐


    LT3579/LT3579-1是一款功能强大、可靠性高的DC/DC转换器,非常适合需要高电流输出和复杂电源配置的应用场景。其出色的热管理和广泛的输入电压范围使其成为汽车、工业和消费电子领域的理想选择。强烈推荐在需要高功率、高效率解决方案的设计中使用这款产品。

LT3579IUFD#PBF参数

参数
输出类型 Adjustable
同步整流器 No
最大输入电压 16V
最小输入电压 2.5V
最小输出电压 1.215V
功能 Step-Up,Step-Up/Step-Down
输出数量 1
拓扑 Boost,Charge Pump,Cuk,Flyback,SEPIC
开关频率 200KHz~2.5MHz
最大输出电压 42V(Switch)
长*宽*高 5mm(长度)*4mm(宽度)
通用封装 QFN-20
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

LT3579IUFD#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT3579IUFD#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LT3579IUFD#PBF LT3579IUFD#PBF数据手册

LT3579IUFD#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 105.9687
10+ ¥ 72.5822
73+ ¥ 55.9648
146+ ¥ 55.1675
292+ ¥ 54.3575
511+ ¥ 53.826
1022+ ¥ 53.5602
库存: 255
起订量: 17 增量: 1
交货地:
最小起订量为:10
合计: ¥ 725.82
