LT1073CN8#PBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Boost,Buck No 19KHz Adjustable 1 50V(Switch) 1V 30V 1V PDIP-8 通孔安装 6.48mm(宽度)*3.3mm(高度)
供应商型号: 4406822
供应商: 海外现货
标准整包数: 1

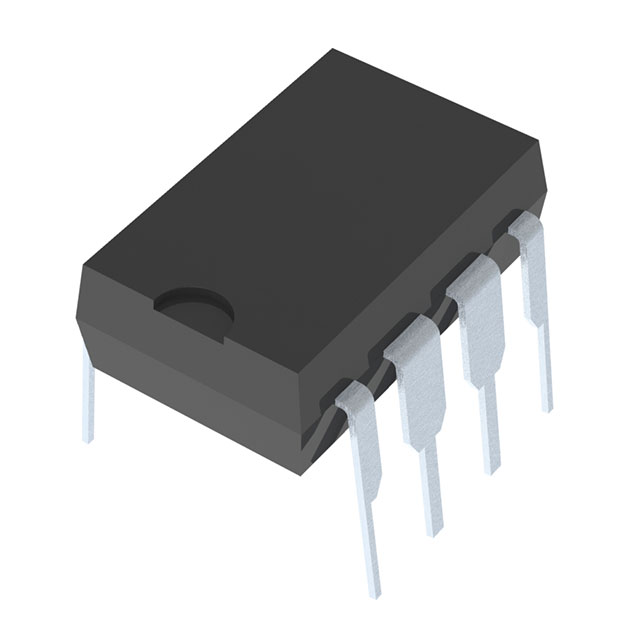

ANALOG DEVICES DC-DC稳压器 LT1073CN8#PBF

LT1073CN8#PBF概述


    产品简介


    LT1073 DC/DC 转换器 是一款多功能的微功率直流到直流转换器,能够实现升压和降压转换。该器件仅需要三个外部组件即可提供固定输出电压(如5V或12V),适用于电池供电设备、便携式仪器、摄像机、蜂窝电话等多种应用场合。其独特的设计使其特别适合于要求长电池寿命的应用。

    技术参数


    - 电源电压:
    - 升压模式下:1.0V至12.6V
    - 降压模式下:30V
    - 输入电压范围: 1V至30V
    - 输出电压: 固定5V或12V
    - 输出电流: 最大可达100mA
    - 开关频率: 15kHz 至 23kHz
    - 开关电流限制: 可通过外接电阻调整,最大为1.5A
    - 封装形式: 8引脚PDIP或SO-8封装
    - 工作温度范围: 0°C至70°C
    - 最大功耗: 500mW
    - 存储温度范围: -65°C至150°C

    产品特点和优势


    1. 低功耗: 平均电流消耗仅为95µA(无负载)。
    2. 可调电流限制: 用户可以通过外部电阻调节电流限制。
    3. 高效率: 利用内置的自动基极驱动电路,确保开关饱和而不过驱动。
    4. 反向电池保护: 反向电流保护电路限制电流至安全水平。
    5. 集成辅助增益块: 可用于低电池检测或线性后调节。

    应用案例和使用建议


    应用案例:
    - 单节电池到5V转换: 可将单节碱性电池(如AA型)转换为5V输出。
    - 备用电源系统: 在电池供电设备中作为备用电源。
    - 笔记本电脑和平板电脑: 在便携式计算设备中延长电池寿命。
    使用建议:
    - 确保输入电压始终大于1V,建议在电池距离转换器超过2英寸时添加一个10μF的去耦电容。
    - 选择合适的电感值以避免在最大输入电压和开关导通时间时饱和。
    - 为了减少输出纹波,可以使用OS-CON电容器(例如来自Sanyo的型号)作为滤波电容。

    兼容性和支持


    - 该产品支持多种输入电压和输出电压配置,适用于各种电池类型和应用场合。
    - 厂商提供了详细的文档和技术支持,包括常见问题解答和技术资料。

    常见问题与解决方案


    1. 问题: 开关电流过大
    - 解决方法: 通过连接适当的外部电阻来降低电流限制。

    2. 问题: 输出电压不稳定
    - 解决方法: 检查输入电压和电容值,确保使用低ESR电容。

    3. 问题: 设备启动困难
    - 解决方法: 确保短接VSET和V2以进行“靴载”,然后断开短接。

    总结和推荐


    LT1073是一款高性能的微功率DC/DC转换器,具有高效率、低功耗和广泛的适用性。它非常适合于各种电池供电设备,如便携式计算器、蜂窝电话等。建议在需要长电池寿命和高效能量转换的应用中使用LT1073,因为其独特的优势使其成为理想的选择。

LT1073CN8#PBF参数

参数
同步整流器 No
输出类型 Adjustable
最小输入电压 1V
最大输出电压 50V(Switch)
输出数量 1
最大输入电压 30V
功能 Step-Down,Step-Up
拓扑 Boost,Buck
开关频率 19KHz
最小输出电压 1V
长*宽*高 6.48mm(宽度)*3.3mm(高度)
通用封装 PDIP-8
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

LT1073CN8#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT1073CN8#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LT1073CN8#PBF LT1073CN8#PBF数据手册

LT1073CN8#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
