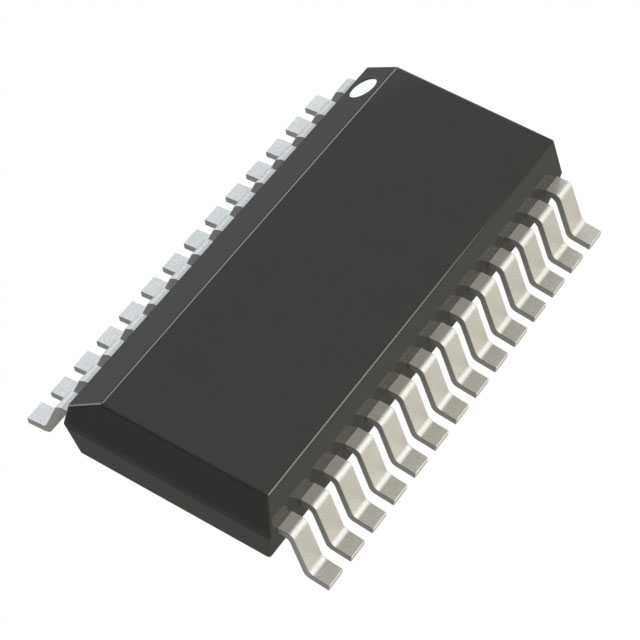

LTC3850IGN#TRPBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck Yes 250KHz~780KHz Transistor Driver 2 6V 800mV 30V 4V SSOP-28 贴片安装,黏合安装
供应商型号: LTC3850IGN#TRPBF
供应商: 期货订购
标准整包数: 2500
ANALOG DEVICES DC-DC稳压器 LTC3850IGN#TRPBF

LTC3850IGN#TRPBF概述


    产品简介


    产品名称: LTC3850 / LTC3850-1
    产品类型: 双相同步降压开关控制器
    主要功能: 用于驱动所有N沟道功率MOSFET阶段,提供高效率、高性能的双通道同步降压调节器控制。
    应用领域: 笔记本和掌上电脑、便携式仪器、电池供电的数字设备、直流电源分配系统等。

    技术参数


    - 输入电压范围: 4V至24V(LTC3850I型号最高可至30V)
    - 输出频率: 频率锁定模式下可达780kHz
    - 效率: 高达95%
    - 输出精度: ±1%的0.8V参考电压
    - 保护特性: 过电压保护、电流限制保护、软启动等功能
    - 封装形式: 低剖面28引脚4mm×4mm、4mm×5mm QFN及窄体SSOP封装
    - 工作温度范围: –40°C 至 85°C

    产品特点和优势


    - 高效能: 支持高达95%的转换效率,显著减少能源损耗。
    - 同步驱动: 双N沟道MOSFET同步驱动设计,提高效率并减小输入电容需求。
    - 相位交错: 通过两路控制器输出阶段异相运行,降低功耗和电源噪声。
    - 精确调节: 精确的0.8V参考电压和宽输入电压范围,适用于多种电池化学性质和中间总线电压。
    - 多模式选择: 支持突发模式、脉冲跳过模式和连续电感电流模式。

    应用案例和使用建议


    应用案例: 该产品广泛应用于笔记本电脑、掌上电脑、便携式仪器及各种直流电源分配系统。根据典型应用电路图所示,该产品能够稳定提供2个独立的输出电压(3.3V和2.5V),每路输出电流可达5A。
    使用建议: 在设计电路时,应注意合理配置反馈网络以实现最优的瞬态响应,确保外部电容和ESR值符合优化条件。同时,在高温环境下需特别关注散热设计,以保障设备的长期稳定性。

    兼容性和支持


    - 兼容性: 兼容于多种电池化学性质及中间总线电压,且提供了丰富多样的封装形式以满足不同应用场景的需求。
    - 支持: 厂商提供详尽的技术文档、应用指南和支持服务,确保客户能够在开发过程中获得全面的支持。

    常见问题与解决方案


    1. 问题: 设备无法正常启动
    解决方案: 检查VIN是否处于有效的输入电压范围内(4V~24V),确认RUN引脚的电压是否高于1.2V。
    2. 问题: 输出电压不准确
    解决方案: 调整反馈网络的电阻值,以确保反馈电压处于正确范围内(0.792V~0.808V)。
    3. 问题: 过热保护触发
    解决方案: 适当增加散热片面积或优化散热设计,避免长时间过载运行。

    总结和推荐


    总体评价: LTC3850 / LTC3850-1 是一款高集成度、高性能的双通道同步降压控制器,具有高效的能量转换能力、优异的瞬态响应和多重保护机制。非常适合于笔记本电脑、掌上电脑以及其他便携式设备的应用场合。
    推荐使用: 鉴于其出色的性能表现和广泛的适用范围,我们强烈推荐使用LTC3850 / LTC3850-1 在需要高效、稳定供电的电子设备中。

LTC3850IGN#TRPBF参数

参数
拓扑 Buck
开关频率 250KHz~780KHz
输出类型 Transistor Driver
功能 Step-Down
最小输出电压 800mV
最小输入电压 4V
同步整流器 Yes
最大输入电压 30V
最大输出电压 6V
输出数量 2
9.98mm(Max)
3.99mm(Max)
1.5mm(Max)
通用封装 SSOP-28
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

LTC3850IGN#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC3850IGN#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LTC3850IGN#TRPBF LTC3850IGN#TRPBF数据手册

LTC3850IGN#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 34.3616
5000+ ¥ 33.488
7500+ ¥ 32.6144
库存: 104000
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 85904
