LTC4230CGN#TRPBF

产品分类: 电源管理芯片(PMIC)
厂牌: ANALOG DEVICES
产品描述: 1.8mA 1.7V 16.5V 通用 SSOP-20 贴片安装,黏合安装 1.75mm(高度)
供应商型号: Q-LTC4230CGN#TRPBF
供应商: 期货订购
标准整包数: 2500
ANALOG DEVICES 电源管理芯片(PMIC) LTC4230CGN#TRPBF

LTC4230CGN#TRPBF概述


    产品简介


    LTC4230 三通道热插拔控制器是一种用于安全插入和移除活背板(live backplane)的热插拔控制器。该控制器通过控制三个电压源(1.7V至16.5V),确保电源电压按顺序安全启动。此控制器特别适用于工业级高边开关/电路保护场合,具有多功能电流控制能力。

    技术参数


    - 工作电压范围:
    - VCC1: 2.700V 至 16.5V
    - VCC2: ≤ VCC1, 2.375V 至 16.5V
    - VCC3: ≤ (VCC1 – 1V), 1.700V 至 15.5V
    - 供电电流:
    - ICC1: 1.8mA 至 3mA
    - ICC2: 75µA 至 150µA
    - ICC3: 65µA 至 150µA
    - 过压/欠压保护:
    - VLBKO1 (Channel 1): 2.15V 至 2.52V
    - VLBKO2 (Channel 2): 1.98V 至 2.32V
    - VLBKO3 (Channel 3): 1.09V 至 1.29V
    - 比较器阈值电压:
    - 快速比较器 (CB(SLOW)): 40mV 至 60mV
    - 慢速比较器 (CB(FAST)): 135mV 至 165mV

    产品特点和优势


    LTC4230具备多种优势:
    - 多重过压和欠压保护机制,确保电源的稳定运行。
    - 快速和慢速比较器,可以分别响应不同的故障条件。
    - 用户可编程的软启动和限流功能,确保系统安全启动。
    - 三通道独立控制,每个通道均提供独立的高边驱动器。
    - 抗干扰设计,可通过内置滤波器消除虚假信号,提高系统的可靠性和稳定性。

    应用案例和使用建议


    LTC4230适用于多种应用场景,如数据中心、工业自动化控制系统、电信设备和服务器等。这些场景要求系统具有高可靠性、强抗干扰能力和精准的电压管理。
    - 使用建议:
    - 在系统设计时,应仔细配置各通道的电流限值,确保系统能够适应瞬态负载变化。
    - 确保正确的电阻和电容配置,以实现所需的延迟时间和电压阈值。
    - 考虑散热设计,尤其是对于高功率输出的应用场景。

    兼容性和支持


    LTC4230与其他标准的电源管理器件兼容,但需要根据具体应用场景进行适当调整。制造商提供详尽的技术支持和维护文档,帮助客户顺利集成到他们的设计中。

    常见问题与解决方案


    - 问题:电源启动时出现故障复位。
    - 解决方案:检查系统配置,确保所有必要的外部电阻和电容正确安装。重新设置软启动时间,确保电流限流和过压保护参数设置合理。

    - 问题:系统无法正常关机。
    - 解决方案:检查电源电压是否超出设定范围,或者是否有内部保护机制被触发。如果问题依然存在,可能需要更换控制器或联系技术支持。

    总结和推荐


    LTC4230是一款集多功能于一体的三通道热插拔控制器,适用于各种工业和数据中心应用。其强大的保护机制、精准的电压管理和灵活的用户可编程性使其在市场上具有很高的竞争力。基于以上分析,强烈推荐使用LTC4230来提升系统的可靠性和稳定性。

LTC4230CGN#TRPBF参数

参数
工作电源电流 1.8mA
最大输出电压 -
最小输出电压 -
应用场景 通用
最大工作供电电压 16.5V
最小工作供电电压 1.7V
长*宽*高 1.75mm(高度)

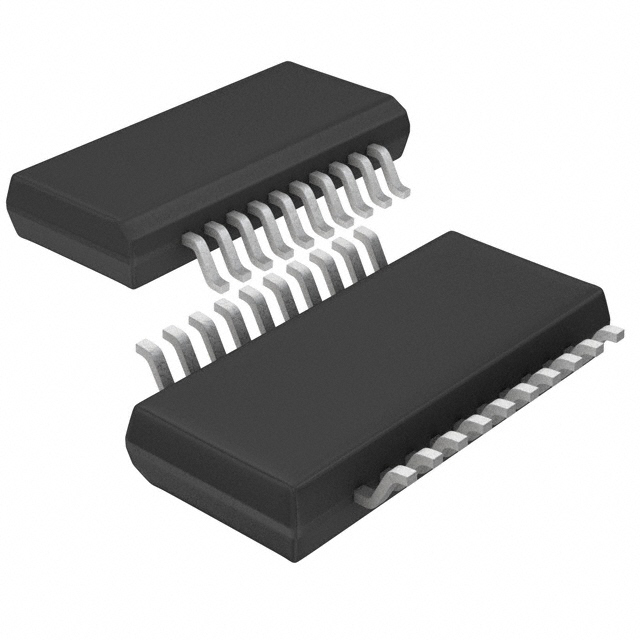

通用封装 SSOP-20
安装方式 贴片安装,黏合安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

LTC4230CGN#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC4230CGN#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 电源管理芯片(PMIC) ANALOG DEVICES LTC4230CGN#TRPBF LTC4230CGN#TRPBF数据手册

LTC4230CGN#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
