首页  >  产品百科  >  ADP5310AREZN-2.8R7

ADP5310AREZN-2.8R7

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck No 600KHz,1.2GHz Adjustable (Fixed) 2 5V 800mV 15V 2.7V SOP 贴片安装,黏合安装 5mm*4.4mm*1mm
供应商型号: CY-ADP5310AREZN-2.8R7
供应商: Avnet
标准整包数: 1

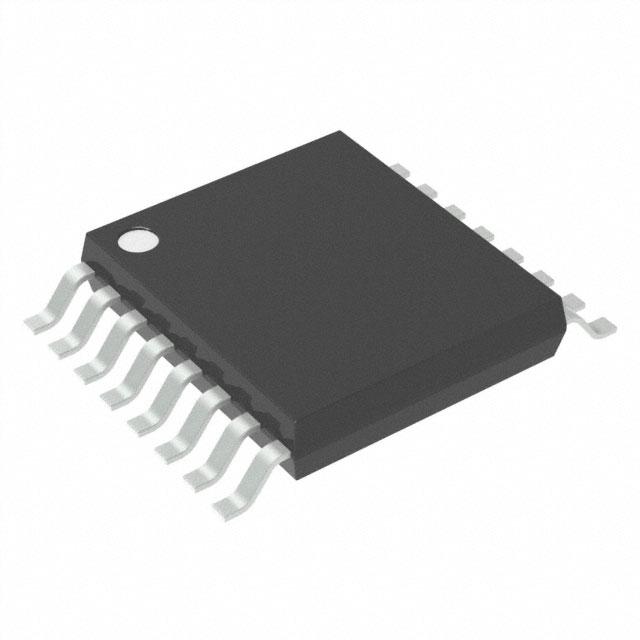

ANALOG DEVICES DC-DC稳压器 ADP5310AREZN-2.8R7

ADP5310AREZN-2.8R7概述

    ADP5310 三通道电子元器件技术手册解读

    产品简介


    ADP5310 是一款高度集成的电子元器件,集成了双降压稳压器(Buck Regulator)和一个高侧负载开关(Load Switch)。它的设计旨在满足苛刻的性能和空间限制需求,广泛应用于能源计量(如气体和水表)、便携式和电池供电设备以及医疗设备等领域。其紧凑型的 16 引脚 TSSOPEP 封装使其成为高效节能解决方案的理想选择。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
    |
    | 输入电压范围 | 2.7 | 6 | 15.0 | V | 双输入电源 |
    | 空载功耗 | 700 | 1850 | 3800 | nA | EN1 和 SYNC/MODE 控制下功耗 |
    | 输出精度 | ±1.5 ±1.5 | % | PWM 模式全温度范围内 |
    | 开关频率 | 600 | 1200 | 1400 | kHz | 支持外部同步 |
    | 第一通道最大输出电流 | 800 mA | 降压稳压器 |
    | 第二通道最大输出电流 | 50 300 | mA | 超低功耗模式或传统 PWM 模式 |
    | 第三通道最大导通电阻 | 494 700 | mΩ | 高侧负载开关 |
    | 工作温度范围 | -40 125 | °C | 全工业级温度范围 |

    产品特点和优势


    ADP5310 的核心优势在于其高性能和灵活性:
    - 超低功耗:在同步模式下,第二通道的最大空载电流仅为 700 nA,非常适合对能耗敏感的应用。
    - 高效率:提供两种操作模式(自动 PWM/PSM 或强制 PWM),确保轻载条件下的高效率。
    - 多功能集成:同时支持高达 800 mA 输出的降压稳压器和高侧负载开关,减少了外围元件数量并优化了电路布局。
    - 宽电压输入范围:能够直接连接 2.7V 至 15V 的宽范围输入电源,适应多种电池供电系统。
    - 保护特性完善:具有过流保护(OCP)、热关断(TSD)和输入欠压锁定(UVLO)功能,提高了系统的可靠性。

    应用案例和使用建议


    ADP5310 广泛应用于以下领域:
    1. 能量计量设备:例如燃气表和水表,要求长时间稳定运行且具备低功耗特性。
    2. 便携式设备:如医疗设备和手持终端,需高效利用有限电池容量。
    3. 保持电源供应:如在电池供电系统中作为“保活”电源模块,用于微控制器的待机状态维持。
    使用建议:
    - 当选择第二通道的工作模式时,优先考虑是否需要高电流或低功耗。例如,在休眠模式下启用 hysteresis 模式以降低功耗;而在需要较高电流输出时切换到 PWM 模式。
    - 在 PCB 布局时,尽量靠近芯片放置电感和电容,并使用推荐值的元件以实现最佳性能。

    兼容性和支持


    ADP5310 支持与其他电子元器件的良好兼容性,特别是在需要多通道供电的设计中。此外,ADI 提供详细的技术文档和支持资源,帮助用户快速完成设计开发。对于长期维护需求,制造商提供了全面的售后保障服务。

    常见问题与解决方案


    1. 问题:如何正确设置 SYNC/MODE 引脚?
    解决方法:将此引脚置为高电平启用传统 PWM 模式,适用于噪声敏感的应用;低电平时启用 hysteresis 模式,实现更低功耗。
    2. 问题:如何避免过温故障?
    解决方法:检查散热设计是否合理,确保裸露焊盘与大面积接地平面接触良好,改善热传导效果。
    3. 问题:为何实际效率低于理论值?
    解决方法:重新校验电感和电容参数,按照推荐值进行调整。

    总结和推荐


    ADP5310 是一款功能强大且高效的三通道电子元器件,适合多种复杂应用场景。其卓越的低功耗表现、灵活的操作模式以及完善的保护机制使其在市场上具有极高的竞争力。经过深入分析,我们强烈推荐此产品给那些需要高度集成化、高效能解决方案的工程师和技术团队。无论是从功能还是成本角度考量,ADP5310 都是理想的选择。
    评分:★★★★★
    推荐指数:★★★★★

ADP5310AREZN-2.8R7参数

参数
拓扑 Buck
输出数量 2
最大输出电压 5V
最小输出电压 800mV
同步整流器 No
输出类型 Adjustable (Fixed)
最小输入电压 2.7V
最大输入电压 15V
功能 Step-Down
开关频率 600KHz,1.2GHz
长*宽*高 5mm*4.4mm*1mm
通用封装 SOP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

ADP5310AREZN-2.8R7厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADP5310AREZN-2.8R7数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES ADP5310AREZN-2.8R7 ADP5310AREZN-2.8R7数据手册

ADP5310AREZN-2.8R7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.51 ¥ 26.2994
库存: 817
起订量: 39 增量: 1
交货地:
最小起订量为:1
合计: ¥ 26.29
直接购买
加入购物车
