首页  >  产品百科  >  LT8714EFE#PBF

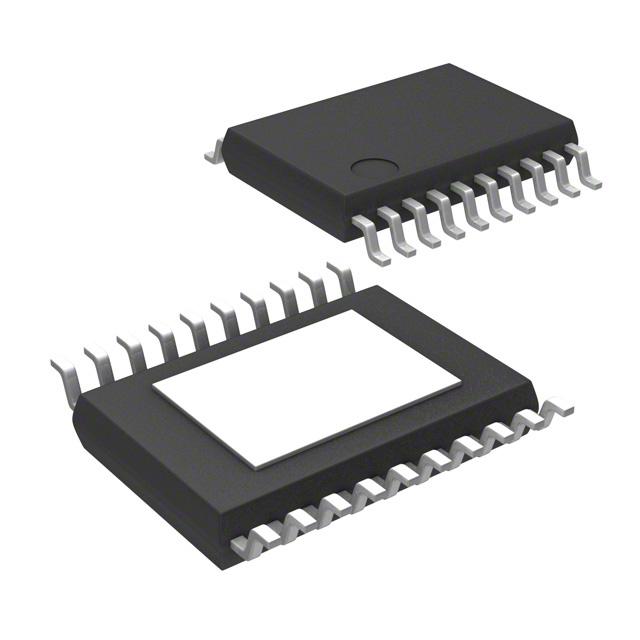

LT8714EFE#PBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Flyback No 100KHz~750KHz Transistor Driver 1 -20V~20V -20V 80V 4.5V TSSOP-20 贴片安装 1.2mm(高度)
供应商型号: 4026349
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES DC-DC稳压器 LT8714EFE#PBF

LT8714EFE#PBF概述

    LT8714 Synchronous PWM DC/DC Controller

    产品简介


    LT8714 是一款专为四象限输出转换器设计的同步 PWM DC/DC 控制器。它能够实现干净的电压过渡,包括从正电压到负电压再到零电压的变化。该控制器非常适合用于正电压、负电压或零电压的调节。此外,LT8714 的典型应用包括四象限电源、双向电流源、主动负载及高频信号放大等。

    技术参数


    - 输入电压范围: 4.5V 至 80V
    - 输出电压范围: -5V 至 5V
    - 最大输出电流: ±5A
    - 开关频率范围: 100kHz 至 750kHz(可通过 RT 引脚编程)
    - 电源良好指示: 当 VOUT 调节到目标值附近时提供指示
    - 软启动时间: 可通过 SS 引脚设置
    - 工作温度范围: -40°C 至 125°C
    - 封装: 20 引脚 TSSOP

    产品特点和优势


    LT8714 的主要优势在于其能够在四种工作模式下平稳运行,这使其成为多种复杂电力应用的理想选择。此外,该控制器具有高效率、宽输入电压范围和强大的保护机制,使其在工业和通信设备中具有很高的竞争力。

    应用案例和使用建议


    LT8714 的实际应用示例包括四象限电源和高频信号放大器。对于用户来说,可以根据具体的应用需求调整软启动时间和开关频率,以达到最佳效果。建议用户在设计时仔细考虑补偿网络的设计,以确保稳定性和高效性能。

    兼容性和支持


    LT8714 提供了广泛的兼容性,可以通过 RT 引脚进行频率调节,还可以通过 EN 引脚进行芯片使能控制。Linear Technology 提供全面的技术支持,包括详细的资料文档、样品申请和技术咨询。

    常见问题与解决方案


    1. 问题: 开关频率不稳定
    - 解决办法: 检查 RT 引脚的外部电阻值是否正确,并确保无干扰。

    2. 问题: 输出电压不准确
    - 解决办法: 确保反馈网络中的电阻值按照公式正确计算并连接。

    总结和推荐


    总体而言,LT8714 在四象限应用中的表现卓越,其独特的四象限工作能力和宽广的工作范围使其成为许多电力转换应用的理想选择。我们强烈推荐 LT8714 给那些需要高性能电力转换解决方案的用户。它不仅提供了优秀的性能,还具备高度的可靠性和稳定性。

LT8714EFE#PBF参数

参数
最小输入电压 4.5V
功能 Step-Up/Step-Down
最大输入电压 80V
最大输出电压 -20V~20V
输出数量 1
同步整流器 No
输出类型 Transistor Driver
最小输出电压 -20V
开关频率 100KHz~750KHz
拓扑 Flyback
长*宽*高 1.2mm(高度)
通用封装 TSSOP-20
安装方式 贴片安装
零件状态 在售
包装方式 管装

LT8714EFE#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT8714EFE#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LT8714EFE#PBF LT8714EFE#PBF数据手册

LT8714EFE#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 95.692
10+ ¥ 72.3164
74+ ¥ 55.6611
148+ ¥ 51.6112
296+ ¥ 51.2188
518+ ¥ 51.0163
1036+ ¥ 50.8138
库存: 124
起订量: 17 增量: 1
交货地:
最小起订量为:10
合计: ¥ 723.16
