LTC4217IDHC-12#PBF

产品分类: 电源管理芯片(PMIC)
厂牌: ANALOG DEVICES
产品描述: 1.6mA 2.9V 26.5V 通用 DFN 贴片安装 5mm(长度)*3mm(宽度)
供应商型号: 4025867
供应商: 海外现货
标准整包数: 1

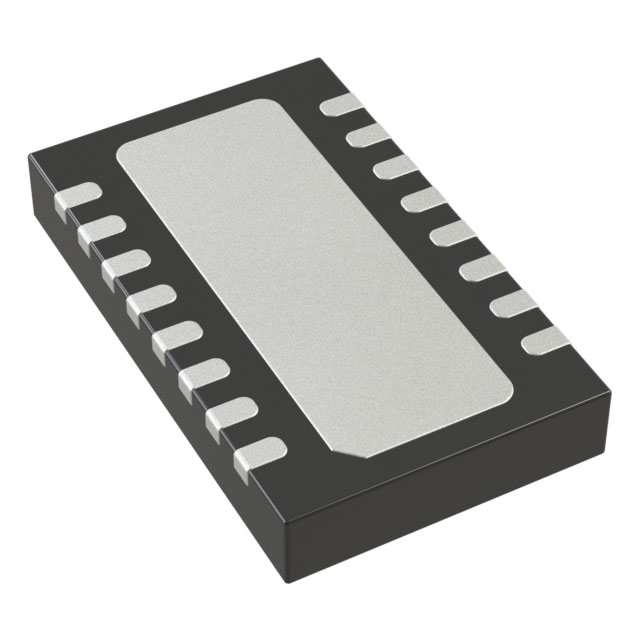

ANALOG DEVICES 电源管理芯片(PMIC) LTC4217IDHC-12#PBF

LTC4217IDHC-12#PBF概述

    LTC4217 热插拔控制器技术手册解析

    产品简介


    LTC4217 是一款集成的热插拔控制器,专为在带电背板上安全插入和移除电路板设计。它将热插拔控制器、电源 MOSFET 和电流检测电阻集成在一个封装内,适用于小型化应用。LTC4217-12 版本包含预设的 12V 阈值,而标准的 LTC4217 允许调整阈值。其典型应用包括 RAID 系统、固态硬盘和服务器 I/O 卡。

    技术参数


    - 输入电压范围: 2.9V 至 26.5V
    - 输出功率好阈值 (VOUT(PGTH)): 10.2V 至 10.8V
    - 过温保护: 支持
    - 电流限制精度: ±5%
    - 工作温度范围:
    - LTC4217C: 0°C 至 70°C
    - LTC4217I: -40°C 至 85°C
    - LTC4217H: -40°C 至 125°C
    - 封装:
    - 16 引脚 (5mm x 3mm) 塑料 DFN 封装
    - 20 引脚 塑料 TSSOP 封装

    产品特点和优势


    1. 集成解决方案: LTC4217 将控制器、MOSFET 和电流检测电阻集成在一起,简化设计。
    2. 高精度电流限制: 提供 5% 准确度的 2A 电流限制,并具有回折限流功能。
    3. 可调参数: 包括电流限制阈值和涌入电流控制。
    4. 监测功能: 提供电流和温度监测输出。
    5. 保护机制: 过电压、欠电压和过温保护。
    6. 小巧尺寸: 适合空间受限的应用场合。

    应用案例和使用建议


    - RAID 系统: 用于服务器内部的存储设备。
    - 固态硬盘: 保证热插拔过程中的安全性。
    - 服务器 I/O 卡: 在服务器中的可靠运行。
    使用建议:
    - 调整涌入电流控制以避免浪涌电流对系统的冲击。
    - 设置合适的电流限制阈值,确保系统稳定运行。
    - 使用外部电阻调整电流限制,以适应不同的负载条件。

    兼容性和支持


    LTC4217 与 LTC4232 引脚兼容(仅限 DFN 封装),可以通过调整外部电阻实现电流限制阈值的调节。厂商提供详细的文档和技术支持,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - Q: 如何调整电流限制阈值?
    - A: 使用一个外部电阻连接到 ISET 引脚,并通过公式计算所需的阻值。
    - Q: 发生故障后如何复位?
    - A: 拉低 UV 引脚电压至 0.62V 以下即可复位过电流故障。
    - Q: 控制器在何种情况下会关闭?
    - A: 当电压超过设定的过电压阈值或低于欠电压阈值时,控制器会自动关闭。

    总结和推荐


    LTC4217 热插拔控制器是一款高性能、高集成度的产品,非常适合于需要高可靠性、紧凑设计的应用场合。它的高精度电流限制和多种保护机制使其在工业和服务器领域中具有广泛的应用前景。强烈推荐使用 LTC4217,特别是在需要热插拔功能的关键应用中。
    更多详细信息,请访问 [Linear Tech 官网](http://www.linear.com/LTC4217)。

LTC4217IDHC-12#PBF参数

参数
最小输出电压 -
应用场景 通用
最大工作供电电压 26.5V
最小工作供电电压 2.9V
工作电源电流 1.6mA
最大输出电压 -
长*宽*高 5mm(长度)*3mm(宽度)
通用封装 DFN
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 管装

LTC4217IDHC-12#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC4217IDHC-12#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 电源管理芯片(PMIC) ANALOG DEVICES LTC4217IDHC-12#PBF LTC4217IDHC-12#PBF数据手册

LTC4217IDHC-12#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 111.917
10+ ¥ 79.2012
73+ ¥ 61.3436
146+ ¥ 60.4957
292+ ¥ 59.6477
511+ ¥ 58.7998
1022+ ¥ 57.9518
库存: 52
起订量: 16 增量: 1
交货地:
最小起订量为:10
合计: ¥ 792.01
