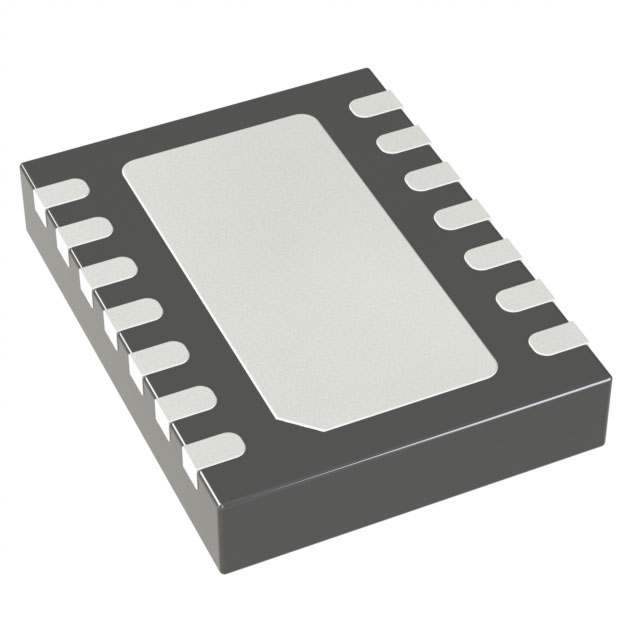

LTC4263IDE#TRPBF

产品分类: 电源管理芯片(PMIC)
厂牌: ANALOG DEVICES
产品描述: 2mA 33V 66V DFN-14 贴片安装,黏合安装 4mm(长度)*3mm(宽度)
供应商型号: 4026165
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 电源管理芯片(PMIC) LTC4263IDE#TRPBF

LTC4263IDE#TRPBF概述


    产品简介


    LTC4263 是一款单通道电源供电设备(PSE)控制器,符合IEEE 802.3af标准,适用于以太网供电系统。该控制器集成了内部开关,提供限流和短路保护等功能,并且内置了PD检测和分类电路。其主要功能包括精确的浪涌电流控制、AC和DC断开检测、以及鲁棒的短路保护。LTC4263简化了PSE实现过程,仅需一个48V电源和少量被动支持组件即可完成部署。主要应用于单端口或多端口电源注入器、低端口数PSE、环境B PSE以及独立PSE等领域。

    技术参数


    - 电压范围:
    - VSS – VDD48: 0.3V至–80V
    - VDD5: VSS – 0.3V至VSS + 6V
    - LED: VSS – 0.3V至VSS + 80V
    - OUT, ACOUT: 参见注释3

    - 绝对最大额定值:
    - 48V Supply Voltage (VDD48 – VSS): 48V
    - VDD48 – VSS (Decreasing): 29V至33V
    - VDD48 – VSS (Increasing): 66V至74V
    - IDD48 Supply Current: 内部VDD5时,典型值为1mA至2mA
    - VOVLOOFF OVLO Turn-Off Voltage: 66V至74V
    - IFAULT High Speed Fault Current Limit: 最大值为800mA
    - ICUT Overload Current Threshold: Class 0, Class 3, Class 4时的最大值为395mA
    - 操作环境:
    - 环境温度范围: LTC4263C为0°C至70°C;LTC4263I为–40°C至85°C
    - 存储温度范围: –65°C至150°C
    - 铅温度 (焊接, 10秒): SO封装可达300°C

    产品特点和优势


    LTC4263具有多个独特功能和优势。它内部集成了开关和热保护,无需外部微控制器即可实现完全自主运行。它还具备电源管理功能,可以在多端口系统中进行功率分配和共享,从而最大化利用48V电源供应。精准的浪涌电流控制和热保护功能提供了全面的故障保护机制。此外,它通过编程的功率管理电路能够根据检测到的PD类别自动调整端口电流限制,从而进一步提高系统的灵活性和效率。

    应用案例和使用建议


    LTC4263广泛应用于各种以太网供电系统,包括单端口和多端口电源注入器、低端口数PSE、环境B PSE以及独立PSE。例如,在一个单端口的PSE设计中,可以将LTC4263直接连接到48V电源并使用少量的被动组件,以实现简单高效的电源分配。在实际使用中,建议选择合适的外部分流电容来优化系统的响应时间,避免因过大的电压降导致的热量积累。同时,合理的负载管理可以有效防止短路和过载,延长系统寿命。

    兼容性和支持


    LTC4263可以通过引脚选择检测回退时间,适用于中继器PSEs。该产品采用两种封装:14针SO和4mm×3mm DFN封装。厂商通常会提供详细的技术文档和支持,以确保客户能够顺利集成和使用该产品。此外,该产品与多种其他电子元器件和设备具有良好的兼容性,适用于各种复杂的系统配置。

    常见问题与解决方案


    1. 问题: 设备在正常操作下功耗过大。
    - 解决办法: 检查负载电流设置是否合理,确保其不超过规定的阈值。优化负载管理和外部分压电路可以帮助降低功耗。
    2. 问题: 短路保护功能频繁触发。
    - 解决办法: 检查外部接线和负载,确认是否存在短路风险。如果存在问题,调整限流设置或更换适当的外部分压电阻可以解决问题。
    3. 问题: 设备无法正确识别PD。
    - 解决办法: 确认VSS与VDD48之间的电压差是否满足要求,检查检测回退时间和检测电流设置是否正确。必要时可调整这些参数。

    总结和推荐


    LTC4263是一款功能强大、易于使用的PSE控制器,特别适合用于各类以太网供电系统。其独特的内部开关、热保护、和精准的电流控制等功能,使其在保证高可靠性的基础上,实现了高效能的电源管理。综上所述,LTC4263是一个值得推荐的产品,尤其对于那些需要高精度、稳定性和可靠性要求的应用场合。

LTC4263IDE#TRPBF参数

参数
应用场景 -
最大工作供电电压 66V
最小工作供电电压 33V
工作电源电流 2mA
最大输出电压 -
最小输出电压 -
长*宽*高 4mm(长度)*3mm(宽度)
通用封装 DFN-14
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

LTC4263IDE#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC4263IDE#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 电源管理芯片(PMIC) ANALOG DEVICES LTC4263IDE#TRPBF LTC4263IDE#TRPBF数据手册

LTC4263IDE#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 103.273
10+ ¥ 70.5952
25+ ¥ 62.0777
100+ ¥ 52.4591
250+ ¥ 50.8898
500+ ¥ 50.0924
2500+ ¥ 49.3078
库存: 1330
起订量: 17 增量: 1
交货地:
最小起订量为:10
合计: ¥ 705.95
