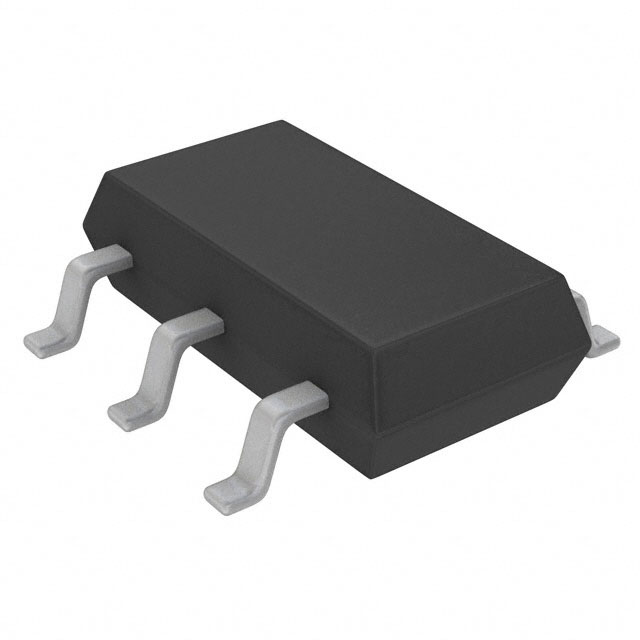

LT3462ES6#TRPBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Cuk No 1.2MHz Adjustable 1 38V 1.265V 16V 2.5V TSOT-23-6 贴片安装 2.9mm(长度)*1mm(高度)
供应商型号: LT3462ES6#TRPBF
供应商: 期货订购
标准整包数: 2500
ANALOG DEVICES DC-DC稳压器 LT3462ES6#TRPBF

LT3462ES6#TRPBF概述


    产品简介


    LT3462/LT3462A 是一款通用的固定频率电流模式逆向DC/DC转换器,专为高效能的电源管理设计。这两款器件均内置了一个肖特基二极管,并采用低饱和电压开关,以实现小尺寸的转换器并降低元件成本。LT3462的工作频率为1.2MHz,而LT3462A的工作频率为2.7MHz。高频率使得它们能够使用体积小、成本低且高度低的电容和电感。
    主要功能:
    - 固定频率电流模式控制
    - 内置肖特基整流器
    - 很低的噪声输出纹波(1mVP-P)
    - 高效率(最高可达90%)
    - 广泛的输入电压范围(2.5V至16V)
    应用领域:
    - CCD偏置
    - LCD偏置
    - GaAs FET偏置
    - 通用负电压电源供应

    技术参数


    主要技术规格:
    - 输入电压范围:2.5V至16V
    - 开关频率:LT3462 - 1.2MHz;LT3462A - 2.7MHz
    - 最大占空比:LT3462 - 90%;LT3462A - 77%
    - 输出电压:最高可达-38V
    - 电源电流:工作时最高6.5mA,关机时<10µA
    - 输出参考电压:1.265V
    - 最大开关电流限制:420mA

    产品特点和优势


    独特功能:
    - 内置肖特基整流器,消除了外部肖特基二极管的需求,简化了设计并降低了成本。
    - 非常低的输出电压纹波(接近1mVP-P),确保了高效的电力转换和较低的输出噪声。
    - 支持宽输入电压范围(2.5V至16V),适用于多种电源环境。
    优势:
    - 小尺寸封装,适用于空间受限的应用场合。
    - 高集成度,简化电路设计,提高系统可靠性。
    - 低功耗,在关机状态下功耗低于10µA,延长电池寿命。

    应用案例和使用建议


    典型应用:
    - Li+电池到-8V电源供电(如:使用LT3462的3.3V至-12V电源)
    - 5V至-5V电源供电(如:使用LT3462A的5V至-5V电源)
    使用建议:
    - 在使用LT3462时,建议选择22µH的电感和1µF的陶瓷电容器,可以满足大部分应用需求。
    - 布局时要注意仔细考虑电感和电容器的位置,确保信号完整性,避免寄生效应。
    - 当进行软启动时,需要合理设置软启动电容的值,以便逐步建立输出电压,防止瞬时电流过大导致的问题。

    兼容性和支持


    兼容性:
    - LT3462和LT3462A均支持多种标准封装(如TSOT-23和DFN),便于在不同应用中灵活选用。
    - 支持宽输入电压范围(2.5V至16V),适合广泛的应用环境。
    厂商支持:
    - Analog Devices提供详尽的技术文档和支持服务,包括全面的数据手册、应用笔记和在线技术支持,帮助用户快速解决问题。

    常见问题与解决方案


    常见问题:
    - 如何计算输入电容器的最大允许电容值?
    - 在哪些条件下会出现开关电流限值?
    解决方案:
    - 根据具体的应用条件和工作频率,使用相应的公式计算电容值。
    - 当开关电流超过限定值时,芯片会自动切断电流以保护电路。如果需要进一步优化,可以调整反馈电阻网络。

    总结和推荐


    综合评估:
    - LT3462/LT3462A具有出色的性能和广泛的适用范围,非常适合于需要高效率、高稳定性的电源管理系统。
    - 通过使用这些器件,可以显著提高系统的可靠性和整体性能,尤其是在对空间和功耗要求较高的应用中。

    推荐:
    - 高度推荐使用LT3462/LT3462A系列,特别是在需要高效率和稳定性的应用场合。这些器件的出色性能使其成为市场上的有力竞争者,适合各种高要求的设计项目。

LT3462ES6#TRPBF参数

参数
功能 Step-Up/Step-Down
同步整流器 No
最大输入电压 16V
最小输出电压 1.265V
最小输入电压 2.5V
输出类型 Adjustable
开关频率 1.2MHz
输出数量 1
最大输出电压 38V
拓扑 Cuk
长*宽*高 2.9mm(长度)*1mm(高度)
通用封装 TSOT-23-6
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
