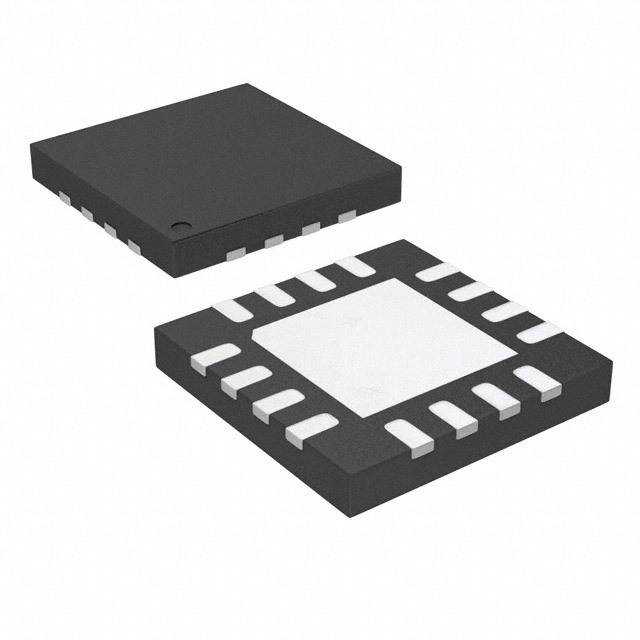

LT3689EUD-5#PBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck No 500KHz~2MHz Fixed 1 5V 5V 36V 3.6V QFN 贴片安装
供应商型号: Q-LT3689EUD-5#PBF
供应商: 期货订购
标准整包数: 121
ANALOG DEVICES DC-DC稳压器 LT3689EUD-5#PBF

LT3689EUD-5#PBF概述

    LT3689/LT3689-5 数据手册解析

    产品简介


    产品类型:
    LT3689/LT3689-5 是一款具有电源上电复位和看门狗定时器的单片式降压开关稳压器。
    主要功能:
    - 可调频率(350kHz 至 2.2MHz)
    - 高输入电压范围:3.6V 至 36V
    - 最大瞬态电压承受能力达 60V
    - 强大的电源管理功能,如低功耗模式(Burst Mode 模式)和电源上电复位
    - 具备电流限制、频率折返和热关断等功能,以提供故障保护
    应用领域:
    - 汽车电子控制单元
    - 工业电源供应

    技术参数


    - 输入电压范围:3.6V 至 36V
    - 过电压锁存:最大可到 40V
    - 开关频率:350kHz 至 2.2MHz
    - 输出电流:最高可达 700mA
    - 工作温度范围:-40°C 至 125°C (LT3689E/I),-40°C 至 150°C (LT3689H)
    - 工作效率:在多种输入电压和输出电流情况下,达到最高效率 95%
    - 节点温度(Tj):全温范围内保证性能
    - 关断电流:输入和输出关断状态下分别小于 1μA 和 20μA

    产品特点和优势


    - 高效率: 在低输出电流下,保持高效率,输出纹波低于 15mV。
    - 高可靠性: 通过独立可调的复位和看门狗超时时间,确保系统稳定运行。
    - 高集成度: 单芯片集成多种功能,减少外部元件需求,提高设计灵活性。
    - 耐高温性能: 支持高达 150°C 的工作温度,适用于严苛环境。

    应用案例和使用建议


    - 汽车电子控制单元:由于其宽输入范围和高效率特性,适合用于车载电源管理。
    - 工业电源供应:在恶劣环境下,能够保持高效稳定的工作表现。
    使用建议:
    - 尽量避免长时间处于高温状态,以延长使用寿命。
    - 合理设置复位和看门狗超时时间,确保系统的可靠性和稳定性。

    兼容性和支持


    - 该器件有多种封装形式:MSOP-16 和 QFN-16,便于不同应用场景下的选择。
    - 厂商提供了详细的技术文档和支持服务,有助于客户快速上手和调试。

    常见问题与解决方案


    - 问题1:系统无法启动。
    - 解决方案:检查输入电压是否符合规格,确保EN/UVLO引脚未被拉低。
    - 问题2:输出电压不稳定。
    - 解决方案:检查反馈电阻网络是否正确配置,重新调整以确保输出电压稳定。

    总结和推荐


    综合评估:
    LT3689/LT3689-5 具有宽泛的工作温度范围、高效率和强的可靠性,特别适合于汽车电子控制单元和工业电源供应系统。其独特的特性使其在市场上具有很强的竞争力。
    推荐使用:
    考虑到上述特性及适用范围,强烈推荐在需要高可靠性和高效率的场合使用该产品。对于工业级和汽车电子领域的应用,LT3689/LT3689-5 是非常理想的选择。

LT3689EUD-5#PBF参数

参数
最小输出电压 5V
输出类型 Fixed
开关频率 500KHz~2MHz
拓扑 Buck
功能 Step-Down
最大输入电压 36V
最小输入电压 3.6V
同步整流器 No
输出数量 1
最大输出电压 5V
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 管装
