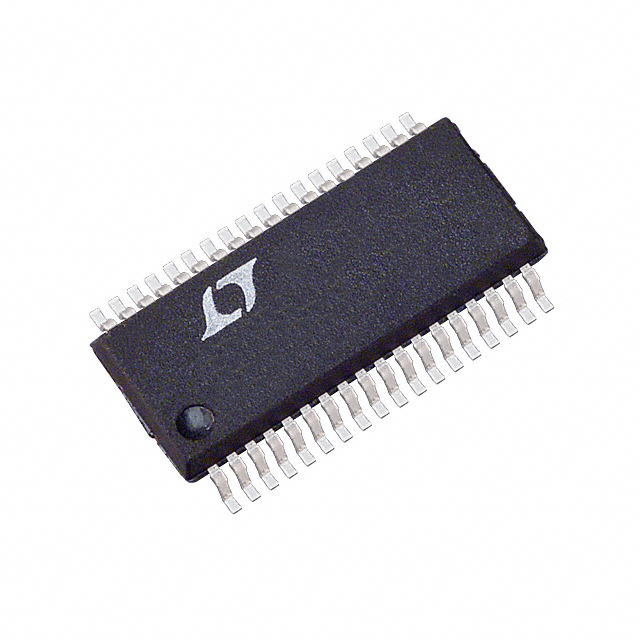

LTC4258CGW#PBF

产品分类: 电源管理芯片(PMIC)
厂牌: ANALOG DEVICES
产品描述: 2mA 47V 57V SSOP-36 贴片安装
供应商型号: CY-LTC4258CGW#PBF
供应商: Avnet
标准整包数: 1
ANALOG DEVICES 电源管理芯片(PMIC) LTC4258CGW#PBF

LTC4258CGW#PBF概述

    LTC4258 Quad IEEE 802.3af Power over Ethernet Controller

    产品简介


    LTC4258 是一款专为IEEE 802.3af标准电源供电设备(PSE)设计的四端口–48V热插拔控制器。它集成了四个独立的端口,每个端口都具有完备的功率检测和分类能力、短路保护、输出电流限制及断电检测功能。该控制器可应用于IP电话系统和DTE电源分配等领域,非常适合用于构建符合IEEE 802.3af标准的以太网电源系统。

    技术参数


    - 输入电压范围:
    - VDD到DGND:-0.3V至5V
    - VEE到AGND:0.3V至-70V
    - DGND到AGND:±0.3V
    - 数字引脚电压范围:
    - SCL, SDAIN, SDAOUT, INT, AUTO, RESET, SHDNn, ADn:DGND - 0.3V至DGND + 5V
    - 模拟引脚电压范围:
    - GATEn(注意3):VEE - 0.3V至VEE + 12V
    - DETECTn:DGND - 21V至DGND + 0.3V
    - SENSEn:VEE - 0.3V至VEE + 1V
    - OUTn:VEE - 70V至VEE + 70V
    - 其他关键参数:
    - 运行环境温度范围:0°C至70°C
    - 最大结温:150°C
    - 储存温度范围:-65°C至150°C
    - 铅温度(焊接,10秒):300°C

    产品特点和优势


    1. 独立端口控制: LTC4258 可以控制四个独立的端口,每个端口都可以进行功率检测和分类,确保电源供应的高效性和可靠性。
    2. IEEE 802.3af兼容: 支持IEEE 802.3af标准,提供完备的电源检测和分类功能。
    3. 故障信号输出: 当出现故障时,通过INT引脚拉低来发出中断信号,避免软件轮询,提高了系统的实时响应能力。
    4. 四通道热插拔控制: 具备短路保护、电流限制和折叠回退等功能,适用于高可靠性的电源管理系统。
    5. 4位地址编程: 允许在同一数据总线上控制多达64个端口,适合大规模部署。

    应用案例和使用建议


    LTC4258 在IP电话系统和DTE电源分配等场景中得到广泛应用。例如,在一个大型办公室环境中,可以使用LTC4258来管理多个网络交换机上的以太网供电设备。为了最大化效率,建议将端口合理分组,并根据实际负载情况设置合适的电流限制值。

    兼容性和支持


    LTC4258采用36针SSOP封装,方便集成到现有电路板设计中。它支持I2C串行接口控制,便于与其他设备和系统集成。Linear Technology公司还提供了多种配套产品,如LTC4257系列,可以提供更多样化的电源管理解决方案。

    常见问题与解决方案


    - Q: 如何防止端口间干扰?
    - A: 确保所有端口的地线(DGND和AGND)连接在一起,避免接地环路。

    - Q: 端口电压检测不准确怎么办?
    - A: 检查检测电阻(RSn)是否正常,确认其阻值在规定范围内。必要时更换更精确的电阻。

    总结和推荐


    LTC4258是一款高性能的IEEE 802.3af标准以太网供电控制器,具备出色的电源管理和保护功能。其独特的多端口控制能力和灵活的配置选项使其成为各类复杂网络环境的理想选择。强烈推荐在需要高可靠性电源管理的应用中使用LTC4258。
    希望本文档能帮助您更好地理解和使用LTC4258,如有更多疑问,请参考完整的技术手册或联系Linear Technology官方支持。

LTC4258CGW#PBF参数

参数
应用场景 -
最大工作供电电压 57V
最小工作供电电压 47V
工作电源电流 2mA
最大输出电压 -
最小输出电压 -
15.55mm(Max)
7.6mm(Max)
2.39mm(Max)
通用封装 SSOP-36
安装方式 贴片安装
零件状态 在售
包装方式 散装,管装
