首页  >  产品百科  >  LTC3126EFE#PBF

LTC3126EFE#PBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck Yes 200KHz~2.2MHz Adjustable 1 42V 818mV 42V 2.4V SOP 贴片安装
供应商型号: CY-LTC3126EFE#PBF
供应商:
标准整包数: 1

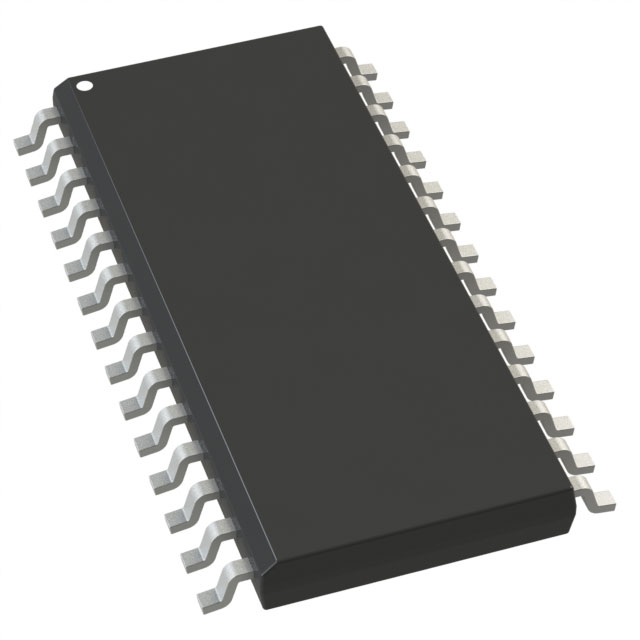

ANALOG DEVICES DC-DC稳压器 LTC3126EFE#PBF

LTC3126EFE#PBF概述

    LTC3126 高效同步降压稳压器技术手册

    1. 产品简介


    LTC3126 是一款高效率同步降压稳压器,集成了无损耗 PowerPath™ 功能,可以无缝切换到两个独立输入电源之一。该芯片适用于各种工业、通信测试设备以及汽车电池备份等应用场景,具备出色的性能和可靠性。

    2. 技术参数


    LTC3126 的技术规格如下:
    - 输入电压范围:2.4V 至 42V
    - 输出电流能力:最高 2.5A
    - 启动后输入电压范围:2.4V 至 42V
    - VCC 低电压锁定阈值:2.2V
    - VIN1 和 VIN2 输入电流:最大 1.65μA(待机状态)
    - 禁用状态下 VIN1 和 VIN2 输入电流:最大 0.55μA
    - 脉冲频率调制 (PWM) 操作模式下,开关频率范围:200kHz 至 2.2MHz
    - 低功耗模式(Burst Mode®):IQ = 2μA
    - 效率:95%(在 1A 负载时,VIN = 12V,VOUT = 5V)
    - 关断电流:1μA
    - 热关断温度范围:-40°C 至 150°C
    - 封装类型:28 引脚 4mm × 5mm QFN 和 28 引脚 TSSOP

    3. 产品特点和优势


    LTC3126 的主要特点包括:
    - 集成无损耗 PowerPath™,实现无缝切换输入电源
    - 可编程的优先级和理想二极管 OR 模式,增强系统灵活性
    - 高效率(最高可达 95%),适用于多种电源输入
    - 紧凑的封装设计,便于板级集成
    - 超低待机电流(2μA Burst Mode),提高电池供电系统的续航能力

    4. 应用案例和使用建议


    LTC3126 广泛应用于多种领域,例如:
    - 便携式工业及通讯测试设备
    - 电池和超级电容备用电源
    - 汽车电源与电池备份
    - 不间断电源系统
    使用建议:
    - 在选择输入电压时,需确保符合 2.4V 至 42V 的工作范围
    - 调整外部元件(如电感、电容)以匹配所需输出电压和负载条件
    - 注意散热管理,特别是在高负载条件下

    5. 兼容性和支持


    LTC3126 支持与其他同类电源管理器件的配合使用,提供完整的电气隔离和控制信号。Linear Technology 提供详尽的技术支持文档、软件工具以及样片请求服务,确保客户能够顺利部署该产品。

    6. 常见问题与解决方案


    Q: 如何在启动后限制输入电压?
    A: 使用 VIN1 和 VIN2 的低电压锁定阈值设置合适的输入电压门限。
    Q: 如何降低静态电流?
    A: 利用 2μA Burst Mode 运行模式来减少待机电流消耗。
    Q: 如何避免热关断导致的系统失效?
    A: 确保良好的散热设计,并监控芯片温度,必要时降低负载电流。

    7. 总结和推荐


    LTC3126 以其高效的电源转换能力和宽泛的工作电压范围,成为众多工业和汽车应用的理想选择。凭借紧凑的封装、低静态电流和高效率,该产品在市场上具备强大的竞争力。强烈推荐在需要高效、灵活电源管理的应用场景中使用 LTC3126。对于进一步的信息,可访问 [Linear Technology 官网](http://www.linear.com/product/LTC3126) 获取完整的技术手册和应用指南。

LTC3126EFE#PBF参数

参数
最大输出电压 42V
同步整流器 Yes
最小输出电压 818mV
功能 Step-Down
输出数量 1
最小输入电压 2.4V
输出类型 Adjustable
开关频率 200KHz~2.2MHz
最大输入电压 42V
拓扑 Buck
通用封装 SOP
安装方式 贴片安装
零件状态 在售
包装方式 散装,管装

LTC3126EFE#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC3126EFE#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LTC3126EFE#PBF LTC3126EFE#PBF数据手册

LTC3126EFE#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.24 ¥ 46.7544
库存: 95
起订量: 22 增量: 1
交货地:
最小起订量为:1
合计: ¥ 46.75
